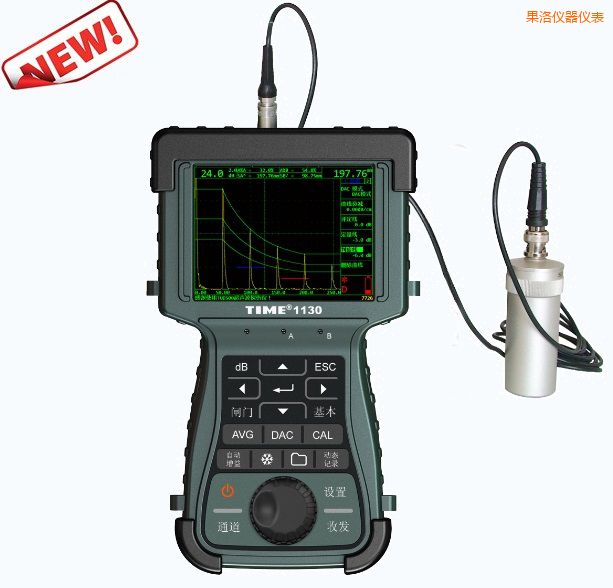

果洛手持式超声波探伤仪-TIME1130-时代仪器
产品概述：
TIME1130数字超声波探伤仪汇集时代公司26年超声仪器设计、制造经验而研制的更新换代产品，超声波探伤仪检测，能够快速、无损伤、精确地进行工件内部多种缺陷 如裂纹、焊缝、 气孔、砂眼、夹杂、折叠等的检测、定位及对缺陷的定量和定性，广泛应用于电力、石化、锅炉压力容器、钢结构、军工 、航空航天、铁路交通、汽车、机械等领域。
相关国家标准和行业标准：
本仪器涉及到的超声波探伤国家标准和行业标准有：
-GB/T 12604.1-2005 无损检测 术语 超声检测
-JB/T 10061-1999 A型脉冲反射式超声探伤仪通用技术条件
-JJG 746-2004 超声探伤仪检定规程
-GB/T 11345-1989钢焊缝手工超声波探伤方法和探伤结果分级
-JB/T 4730.3-2005 承压设备无损检测 第3部分：超声检测
-JG/T 203-2007钢结构超声波探伤及质量分级法，代替JG/T 3034-1996
-SY/T 4109-2005 石油天然气钢制管道无损检测，代替SY/T 0443-1998，SY/T 0444-1998，SY/T 4056-1993，SY/T 4065-1993
功能特点:
- 最新开发的、采用国内业界领先的可调方波激励技术，内置带有可调节选项的高性能“方波脉冲发生器”，实现与探头的最佳匹配，超声波探伤仪使用说明，对检测高衰减材料或厚工件具有极佳的穿透力和信噪比；而对检测薄工件和复合材料又有高的分辨率。
- 先进的电路设计，采用12bits 80MHz采样片，超声波探伤机，配合5.7"TFT （640x480）高分辨率彩色液晶显示屏，确保能快速、准确地对缺陷的回波信号进行显示和分析，对各种弱小信号的变化和细节都能及时响应，回波信号的实 时性和真实性得到有效的保证，对缺陷性质的分析和判断极为有利。（下图为全波显示和射频显示）
- 支持动态录像功能，可记录4个动态记录文件，每个文件可以以16帧/秒的速度记录2分钟实时波形。可外接U盘存贮到4个文件，超声探伤仪生产厂商，每个文件半个小时，通道保存、通道存储菜单化操作，大大方便数据的分析存储（见下图）。
- 支持灰度B扫功能，可显示截面灰度B扫描，一个屏幕显示丰富信息量，金属管探伤，可用于简单TOFD应用。（下图为灰度B扫功能显示图）
- 丰富的波形冻结功能，进口超声探伤仪，波形冻结功能包括峰值显示、波形比较、波形包络等功能，武汉超声波探伤仪，还具有定时释放能力，大大方便用户操作。- 机器严格符合欧标En12668-1的标准要求。
- 内置国内主要4个探伤标准，可直接通过选取标准、试块、探伤等级自动设置DAC曲线的三线偏移量，内带“美国钢结构焊接规范焊缝分级AWS D1.1”评定标准，使检测更加得心应手，方便现场使用。（下图为DAC曲线图）
探伤功能
-
波峰记忆：实时检索缺陷最高波，钢管超声波探伤仪，标定缺陷最大值
-
实用AVG：实用AVG曲线、自动换算缺陷φ值(X>3N，N为近场距离)
-
动态记录：检测实时动态记录波形，存储、回放
-
缺陷定位：实显水平值P、深度值D、声程值S
-
缺陷定量：实显SL定量值（DAC曲线实时定量）
-
缺陷定性：通过包络波形，人工经验判断
-
曲面修正：曲面工件探伤，修正曲率换算
-
灰度B扫描：实时扫查，描述缺陷横切面
技术参数：
|
基本
|
|
测量单位
|
mm、inch、ms
|
|
扫描范围（mm）
|
零界面入射～10000
|
|
声速调节（m/s）
|
600～16000
|
|
探头延迟（μs）
|
-1.000～750.000
|
|
显示延迟（μs）
|
-20～+3400
|
|
工作方式
|
单探头、双探头、透射
|
|
波形显示方式
|
A扫描显示、灰度B扫描显示、AB扫描同时显示
|
|
脉冲发生器
|
|
脉冲形式
|
模拟方波
|
|
发射电源（V）
|
100～400，超声波探伤系统，10V步距可调
|
|
发射脉宽（ns）
|
75、100～500，50ns步距可调
|
|
探头阻尼(Ω)
|
50、100、200、500
|
|
发射重复频率(Hz)
|
10～1000
|
|
接收器
|
|
增益（dB）
|
0～110 分0.1、0.2、0.5、1.0、2.0、6.0、12.0可调
|
|
总带宽（MHz）
|
0.5～20
|
|
检波方式
|
正半波、负半波、全波、射频
|
|
垂直线性误差
|
±2%
|
|
放大器精度（dB）
|
±1
|
|
抑制（%）
|
屏高的0～80
|
|
采样速率（MHz）
|
单片80 12bits
|
|
发射串扰抑制（dB）
|
≥80
|
|
动态范围（dB）
|
≥40
|
|
瞬时分辨力（dB）
|
≥32
|
|
水平线性误差
|
≤0.1%
|
|
灵敏度余量
|
≥62dB
|
|
测量
|
|
测量闸门
|
2个独立测量闸门
|
|
检测方式
|
边沿、峰值
|
|
闸门测量
|
回波的幅值、声程、深度、投影等
|
|
冻结
|
冻结方式有：全冻结、峰值、比较、包络等方式
|
|
AVG当量计算
|
根据缺陷回波和AVG曲线自动计算缺陷当量评估
|
|
DAC缺陷定量
|
根据缺陷回波和DAC 曲线对缺陷进行评估
|
|
闸门逻辑
|
关、测量、进波报警、失波报警
|
|
闸门报警
|
关、即时、保持.2s、保持.5s、保持1s、保持2s、锁存
|
|
报警蜂鸣
|
关、开
|
|
数据管理，通信及打印
|
|
数据存储
|
50个探伤参数通道记录
|
|
1000幅波形图
|
|
（包括980幅A扫描波形和20幅B扫描波形）
|
|
4x2000帧的动态波形
|
|
数据管理
|
实现对通道、波形、动态记录的存储、查看、回放操作
|
|
上述均可存储到本地或U盘
|
|
通信
|
通过USB接口与PC机通信
|
|
输出接口
|
|
USB OTG接口
|
USB2.0 Device 与PC机通讯接口
|
|
USB2.0 Host 接U盘
|
|
其它
|
|
产品重量（kg）
|
约1.6
|
|
产品外型尺寸（mm）
|
300×180×58（不带遮光罩）
|
|
工作温度（℃）
|
-10～+50
|
|
存储温度（℃）
|
-20～+60
|
|
语言
|
英语、中文
|
|
探头连接
|
LEMO 或BNC
|
|
电池容量（mAh）
|
聚合物电池2×3.7V 5000mAh
|
|
电池工作时间（h）
|
不低于8
|
|
充电时间（h）
|
不超过8
|
|
电源适配器
|
输入100-240～50/60Hz
|
|
输出9V DC/3 A～4A
|
以上参数仅供参考，超声波探伤仪的原理，实际以出厂说明书为准！
