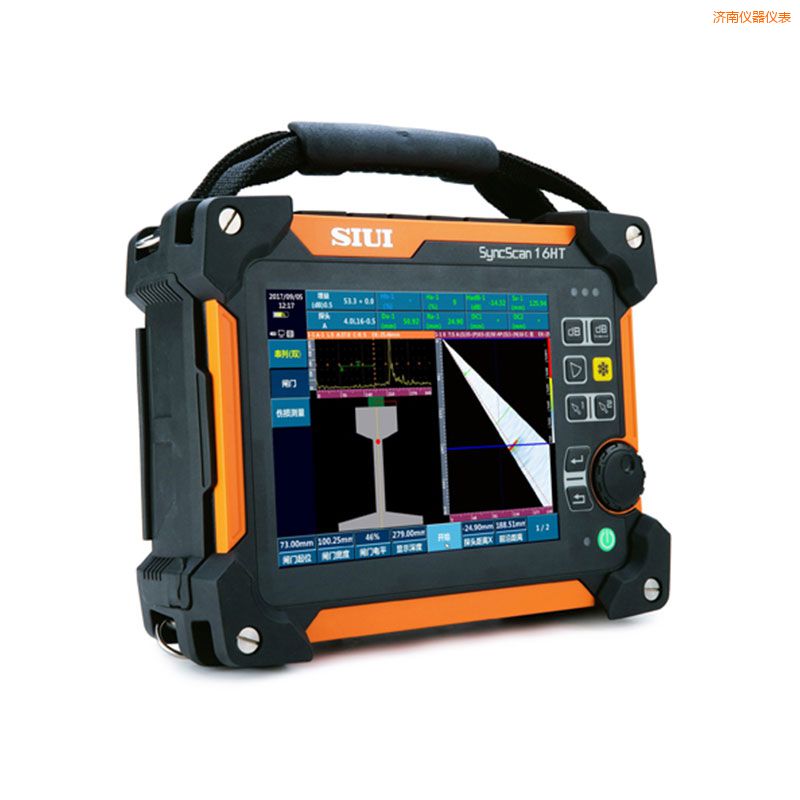

    钢轨焊缝超声成像检测仪
    型 号:SyncScan 16HT
    品 牌:汕超SIUI
    技术指标:专用于各种类型的钢轨焊缝检测的便携式超声成像产品,且具有钢轨焊缝检测专用软件。
    济南钢轨焊缝超声成像检测仪-SyncScan 16HT-汕超SIUI

    SyncScan 16HT钢轨焊缝超声成像检测仪

            SIUI新推出一款专用于各种类型的钢轨焊缝检测的便携式超声成像产品,且具有钢轨焊缝检测专用软件。


      具有钢轨焊缝检测专用软件,数字化钢轨超声探伤仪,钢轨焊缝检测向导软件,超声波焊缝探伤仪,相控阵模式下支持PA分组扫查,最多6组;具有“声速校准”、“延迟校准”、“灵敏度校准”、“TCG校准”功能;
      具有钢轨及钢轨焊缝伤损大小的等级计算、自动识别和判断伤损大小功能、自动显示定位伤损R视图功能;
      具备对钢轨闪光焊、气压焊轨底部位相当于φ4mm-6db竖孔当量缺陷(即≥φ2.8mm平底孔当量)的灰斑和光斑检测能力;
      可配备轨腰串列式一发一收扫查装置,实现对钢轨焊缝全断面检测,一键完成;
      提供R视图,模拟钢轨形状绘制钢轨侧视图、工型图,在线超声波探伤,自动计算缺陷位置,实时显示缺陷位置,支持打标功能;
      支持钢轨焊缝各检测部位工艺独立处理和调用,汕超CTS数字式探伤仪,实现轨头、轨腰、轨底的检测;
      支持钢轨焊缝检测报告制作和导出功能;
      支持相控阵串列式扫查、成像、及缺陷计算;
      支持户外和室内两种模式显示;
      B视图提供钢轨焊缝OverLay模拟显示,可实时查看缺陷在焊缝中的位置;
    仪器支持全触摸屏操作、全屏显示、自动识别探头功能、声束轨迹仿真功能和底波衰减BEA功能。



    钢轨焊缝专用软件
    根据钢轨焊缝的情况及特点,SIUI设计了钢轨焊缝相控阵检测的专用软件。仪器可对钢轨焊缝进行声束模拟仿真覆盖,方便探伤人员确定探头扫查的起始晶片、扫查角度以及探头与焊缝中心的前沿距离等检测工艺。


    检测界面采用一键式设计,简单便捷切换不同显示视图及调用工具。

    根据钢轨不同部位的检测方式,制定了不同的钢轨检测工艺,分为轨头、轨腰、轨底、零度和串列等5种不同的钢轨工艺向导。



    项目 各版本共同的出厂标准配置
      显示屏 8.4’’TFT高亮液晶屏,金属浸透探伤,分辨率800×600点
      操作方式 按键、旋钮、触摸屏
      适用轨型 内置38Kg、43Kg、50Kg、60Kg、75Kg轨型,并支持用户自定义轨型
      电池 电池型号 DC-A007
    电池类型 智能锂离子电池
    电池容量 7.5Ah
    电池电压 11.1V
    电池数量 2只
    电池工作时间 ≥4小时
      外置充电器 充电器型号 CD-A005
    充电器输入 直流15V
    充电器输出 直流12.6V/2A
    支持电池型号 DC-A007
    支持电池个数 2个
      适配器 适配器型号 GD-A007
    适配器输入 交流100~240V 50Hz/60Hz
    适配器输出 直流15V
    适配器功率 70W
      仪器功率 ≤26VA
      数据存储器 标准SD卡(16G)
      USB接口 2个
      网络接口 1个
      视频输出 1个(VGA)
      编码器接口 1个(14芯)
      工作条件 工作温度 -10℃~45℃
    相对湿度 30%~85%(不含冷凝)
      IP等级 ≥IP65
      仪器尺寸 28.4×22×9(单位:cm)
      仪器重量 3.75kg(含1只电池,汕超探伤仪厂家,电池重量0.55kg)
    成像模式:通用UT
      通道数 1个
      探头接口类型 LEMO 00
      探头接口数量 2个
      支持最大阵元数 2个
      脉冲类型 负方波
      发射电压 50~400V,最小步进1V
      脉冲宽度 30~1000ns,最小步进10ns
      重复频率 10~2000Hz可调,步进20Hz
      阻尼 25/75/200/1000Ω,4档
      A/D采样频率 170MHz/12bit
      采样点数 1024点,16bit/点
      增益 0~110dB,步进:0.5/2/6/12dB
      增益微调 -4~+4
      表面补偿 全增益范围
      带宽 0.5~20MHz(-3dB)
      滤波器 数字:10档,1~4MHz/0.5~10MHz/2~20MHz/1MHz/2.5MHz/4MHz/5MHz
    /10MHz/13MHz/15MHz
    模拟:4档,3MHz/5MHz/10MHz/全通
      检波方式 正向/负向/双向/RF
      抑制 0~80%,步进1%
      探测范围 0~15000mm,最小显示范围5mm
      材料声速 500~15000m/s,步进最小1m/s
      脉冲移位 0~1000mm,步进最小0.01mm
      探头零点 0~200us,步进最小0.01us
      探头前沿 0~100mm,步进0.01mm
      向导 自动校准、角度校准、DAC、AVG、焊缝检测、板材检测、锻件检测
      测量点 峰值/前沿/J前沿/G前沿/G峰值
      测量 闸门:幅度、幅度dB差值、声程、水平距离、垂直距离
    光标:2个十字光标,可测量B图像上的水平、垂直位置及光标间距离(选购B扫描时激活)
      闸门 闸门方式:普通、跟踪
    闸门数量:三个
    闸门起位:全范围
    闸门宽度:全范围
    闸门电平:10~90%,步进1%
      曲线功能 DAC最多6条,每条最多16个参考点,符合NB/T 47013、GB/T 11345、GB/T 29712标准
    TCG最多6条,每条线最多16个参考点
    AVG(含三倍近场)
      辅助功能 全屏、坐标切换(声程/深度/水平)、单次/连续自动增益(40~100%,步进10%)、二次波颜色、波形比较、波形填充、峰值包络、闸门扩展、短片录制、屏幕截图
    自动冻结(闸门:A、B、A和B、A或B)
    UT曲面修正(CSC)
      报警 声光报警:进波/失波
      探伤灵敏度余量 ≥60dB(2.5Z20N探头)
      时基线性 ≤0.5%
      垂直线性 ≤3%
      幅度线性 ≤±2%
      衰减器精度 20dB±1dB
      动态范围 ≥32dB(JB/T 10061标准测试)
      薄板分辨力 ≤3mm
      远区分辨力 ≥26dB
      等效输入噪声 <40×10-9 V/
      最大使用灵敏度 ≤400μV

    成像模式:相控阵
      通道数 16个
      探头接口类型 Tyco
      探头接口数量 1个
      支持最大阵元数 64个
      PR功能 支持
      脉冲类型 双极性方波
      脉冲电压 10~100V,步进10/20V
      脉冲宽度 50~1000ns,步进10ns
      输出阻抗 ≤50Ω
      发射能量 4档
      重复频率 100Hz~10KHz,超声探伤仪探头,最小步进100Hz
      脉冲发生器延迟 0~20μs,分辨率5ns
      脉冲发生器聚焦 单点聚焦
      带宽 0.7~20MHz(-3dB)
      A/D采样频率 100MHz/12bit
      采样点数 256/512/1024可调,漏磁探伤 磁粉探伤,16bit/点
      增益 0~80dB,步进:0.1/0.5/2/6/12
      表面补偿 全增益范围
      接收器延迟 0~20μs,分辨率2.5ns
      接收器聚焦 每扫描线最大1008焦点
      输入阻抗 ≥110Ω
      检波方式 正向、负向、双向、滤波、RF
      滤波器 14档,0.7~4.0MHz/2.5~7.0MHz/4.0~8.5MHz/7.0~10.0MHz/9~15MHz
    /全通/HPF 2.5/HPF 4.0/HPF 7.0/HPF 9.0/LPF 7.0/LPF 8.5/LPF 10.0/LPF 15.0
      扫描类型 A/S/L/C/D
      向导 声速/延迟/灵敏度/TCG校准向导、轨头(单)/轨腰(单)/轨底(单)/零度(单)/K型(双)/串列(双)检测工艺向导。
    注:K型(双)功能暂未实现。
      触发方式 时基/编码器
      扫查长度 单次最大3m(16G存储卡,0.5mm编码器精度)
      扫描线数量 最大512线
      聚焦法则 512个
      扫描角度范围 -89°~+89°,步进1°
      角度间距 0.1°~5°,步进0.1°
      焦点位置 6~500mm,步进1mm
      探测范围 0~1000mm,步进最小0.01mm,最小显示范围3mm
      材料声速 500~15000m/s,步进最小1m/s
      显示延迟 0~1000mm,步进最小0.01mm
      自动校准 声速、延迟、灵敏度、TCG、水平零点。延迟、灵敏度和TCG可分段校准。
      显示模式 A、B、C、D、A+B、B+C、B+D、A+B+C、A+B+D、3A+B、A+B+C+D、A+B+R、A+B+C+R、A+[B]、A+C、全屏
      测量点 峰值/前沿/J前沿/G前沿/G峰值
      测量 闸门:可测量回波幅度、声程、水平距离、垂直距离
    光标:2个十字光标,可测量B/C/D图像上的水平、垂直位置及光标间距离
      闸门 闸门数量:三个(每个A型窗口,混凝超声探伤仪价格,6个A型窗口时最多18个闸门)
    闸门模式:声程、深度
    闸门起位:全范围
    闸门宽度:全范围
    闸门电平:10~90%,步进1%
      曲线功能 TCG,每个A扫描线最多6条TCG曲线,苏州数字式超声波探伤仪,每条曲线最多16个参考点
    DAC,每个A扫描线最多6条DAC曲线,每条曲线最多16个参考点
      辅助功能 自动增益:单次/连续自动调整闸门内回波增益到设定值
      报警 闸门触发声光报警:进波/失波
      显示测量值 8个位置,可自定义显示
      数据分析 成像模式切换、图像闸门动态重建
    生成检测报告
