点巡检系列之一：高性能、双通道、精密巡检与诊断分析

　　概述

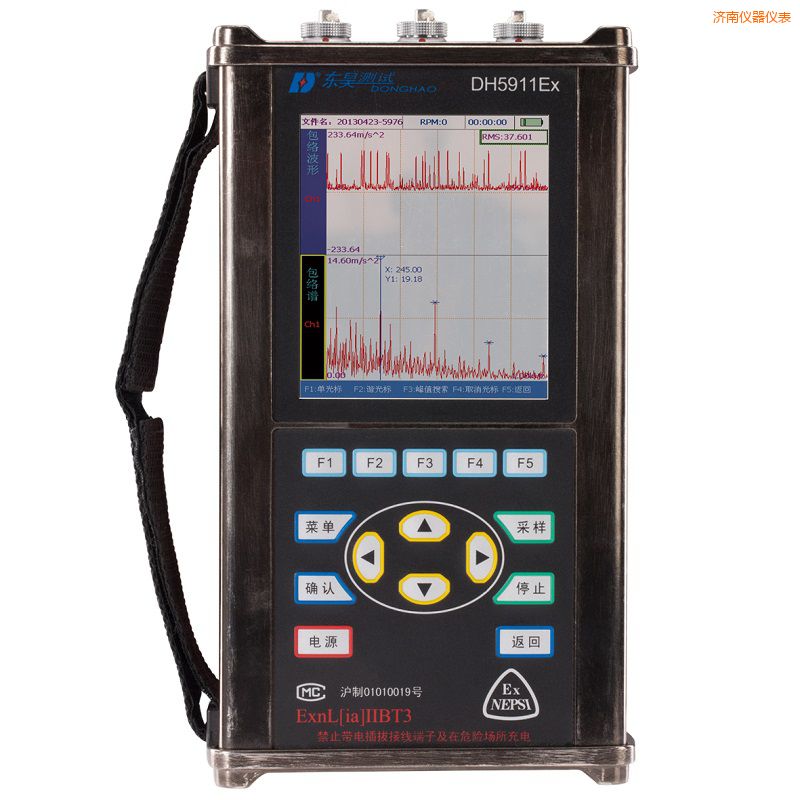

　　DH5911EX是针对企业故障诊断专业工程师进行故障诊断而设计的一款专用精密诊断仪，双通道、高性能，故障诊断设备，不仅具有巡检仪的功能，设备故障诊断基础，而且具有精密故障诊断仪功能，电力设备状态检修技术，可现场进行一系列复杂的故障诊断和信号分析工作。DH5911Ex还可用于防爆环境下的诊断测试。

　　产品特点

　　1、模块化设计：根据需要选择模块，用于不同分析应用；

　　2、简便实用：windows CE操作系统，实用简单，非故障诊断专家也可以很快入手操作，设备状态标志牌，根据仪器界面提示完成数据采集；

　　3、实时性能：2通道高速采集过程中，设备故障诊断的现状，实时实现高分辨率谱分析；

　　4、一体多能： 不仅具有巡检功能，设备状态检查，还可以完成时域分析、频域分析、启停机分析、相关分析、冲击响应、包络分析、动平衡等功能，设备状态标示，并成功开发多项用户个性需求；

　　5、数据共享：采集的数据回收到计算机，变电设备在线监测与故障诊断，通过计算机网口将数据上传企业数据库保存，实现企业内部数据共享；USB线链接到计算机上，可在计算机屏幕上显示该仪器的界面，设备状态监测，方便大家共享；

　　6、 专家诊断分析：配置不同的诊断分析模块，诊断专家可以进行设备精密故障诊断，同时数据上传服务器后，可实现远程专家会诊。

　　技术指标

　　1、性能指标：

　　（1） 通道数：2通道振动+1通道转速；

　　（2）接入传感器：IEPE加速度传感器、电涡流位移传感器、其他电压输出传感器；

　　（3）输入方式：IEPE、AC、DC；

　　（4） IEP供电：4mA、24V；

　　（5）测量量程：50mV、500mV、5000mV、30000mV，设备处于离线状态，或自动量程；

　　（6） 动态范围：>90dB；

　　（7）转速通道：≥500mV电压触发；

　　（8）转速供电：5(可根据需要定制)；

　　（9）采样频率：单通道最高采样率102.4KHz,可分档切换；

　　（10）分析点数：1024~8192点；

　　（11）加窗函数：汉宁窗、矩形窗；不同软件模块加窗不同；

　　（12）平均方式：无平均、线性平均、峰值保持、指数平均。

　　2、外观指标：

　　（1）存储容量：2GB；

　　（2）通讯接口：USB；

　　（3）电源: 锂电池，一次充电可连续工作8小时以上；

　　（4）显示屏：3.7吋彩色触摸显示屏；

　　（5）外形尺寸： 185x96x36（mm）；

　　（6）重量：550克（含电池）。

　　3、环境指标：

　　（1）工作温度：-10℃∽+50℃；

　　（2）防护等级：IP54(防水、防尘、抗磕碰)；

　　（3）防爆等级：Ex ib II BT3。
