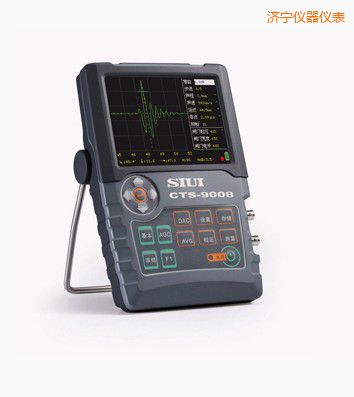

项 目

单 位

技 术 数 据

衰减器误差

dB

每12dB ±1dB

垂直线性误差

%

≤3

动态范围

dB

≥30

探伤灵敏度余量

dB

≥65（2.5Z20N探头）

远区分辨力

dB

≥26

水平线性误差

%

≤0.5

电噪声电平

%

≤20（1～4MHz）

工作频率范围

MHz

0.5 ~ 15，超声波探伤仪原理，分1 ~ 4 / 0.5 ~ 8 / 2 ~ 15 三档可选

脉冲重复频率

Hz

分10档可调（20 ～500Hz可调，铁路超声波探伤仪， 但受探测范围、材料声速、脉冲移位、探头零点等限制）

薄板分辨力

mm

≤3（5C10N 探头）

探测范围

mm

0 ～ 13000（钢纵波）

脉冲移位

mm

-10 ～1000（钢纵波）

探头零点

μs

0 ～ 200

材料声速

m/s

400 ~ 9999

阻尼

低 / 高

抑制

%

0 ～ 80

检波方式

负向检波 / 正向检波 / 双向检波 / 滤波 / RF

增益调节

dB

0 ~ 110；分0.5 / 2 / 6 / 12步进调节

探头频率检测

采用FFT计算探头回波的频率

AWS D1.1/D1.5

采用FFT计算探头回波的频率

API 5UE

根据美国石油协会

曲面修正

修正斜探头圆管检测时的深度和水平距离
修正模式：内弧 / 外弧

裂纹测高功能

根据斜探头端点反射法计算焊缝裂纹高度

闸门扩展功能

将闸门内回波放大到整个回波区域

DAC功能

用于制作、设置和应用DAC曲线

AVG功能

用于制作、设置和应用AVG曲线

截图功能

将仪器屏幕存为图片并输出到U盘中

转存功能

通过USB接口把仪器内部数据集转存到U盘中

闸门

闸门方式：off / 进波 / 失波 / 进波+报警声 / 失波+报警声

存储

500组数据集，超声波探伤仪说明书，包括仪器设置、探伤状态和回波图形等

自动增益功能

使闸门内回波幅度自动调节到指定幅度
幅度设置：40% / 50% / 60% / 70% / 80% / 90% / 100%

峰值记忆功能

显示波形包络

峰值回波功能

记录包含最高回波的回波波形

冻结功能

冻结屏幕波形

自动校正功能

用于校正材料声速与探头零点

角度测量功能

用于测量探头角度

显示屏

5.7"高亮度TFT液晶显示屏, 320×240像素

工作时间

h

≥7

工作电压

V

9～12 DC （外部电源）， 6.0~8.4（电池）

工作温度

℃

－10~40

重量

kg

约1.15（含电池）

尺寸

mm

152 × 240 × 52（宽×高×深）
