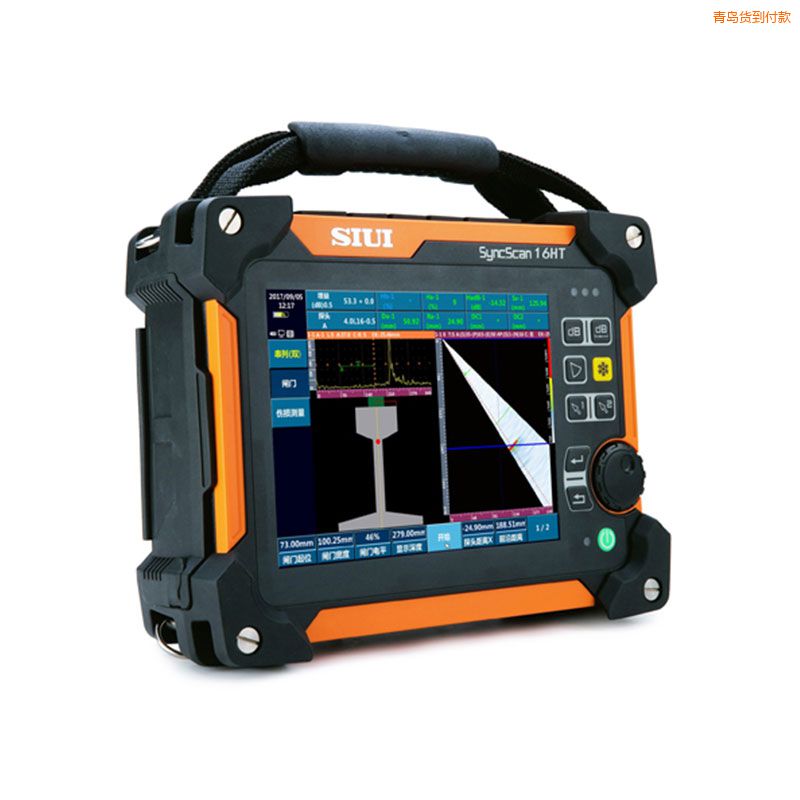

SyncScan 16HT钢轨焊缝超声成像检测仪

SIUI新推出一款专用于各种类型的钢轨焊缝检测的便携式超声成像产品，且具有钢轨焊缝检测专用软件。

具有钢轨焊缝检测专用软件，钢轨焊缝检测向导软件，相控阵模式下支持PA分组扫查，最多6组；具有“声速校准”、“延迟校准”、“灵敏度校准”、“TCG校准”功能；
具有钢轨及钢轨焊缝伤损大小的等级计算、自动识别和判断伤损大小功能、自动显示定位伤损R视图功能；
具备对钢轨闪光焊、气压焊轨底部位相当于φ4mm-6db竖孔当量缺陷（即≥φ2.8mm平底孔当量）的灰斑和光斑检测能力；
可配备轨腰串列式一发一收扫查装置，实现对钢轨焊缝全断面检测，一键完成；
提供R视图，超声波探伤仪器，模拟钢轨形状绘制钢轨侧视图、工型图，可记录的超声波探伤仪，自动计算缺陷位置，实时显示缺陷位置，支持打标功能；
支持钢轨焊缝各检测部位工艺独立处理和调用，实现轨头、轨腰、轨底的检测；
支持钢轨焊缝检测报告制作和导出功能；
支持相控阵串列式扫查、成像、及缺陷计算；
支持户外和室内两种模式显示；
B视图提供钢轨焊缝OverLay模拟显示，可实时查看缺陷在焊缝中的位置；
仪器支持全触摸屏操作、全屏显示、自动识别探头功能、声束轨迹仿真功能和底波衰减BEA功能。

钢轨焊缝专用软件
根据钢轨焊缝的情况及特点，SIUI设计了钢轨焊缝相控阵检测的专用软件。仪器可对钢轨焊缝进行声束模拟仿真覆盖，方便探伤人员确定探头扫查的起始晶片、扫查角度以及探头与焊缝中心的前沿距离等检测工艺。

检测界面采用一键式设计，简单便捷切换不同显示视图及调用工具。

根据钢轨不同部位的检测方式，制定了不同的钢轨检测工艺，分为轨头、轨腰、轨底、零度和串列等5种不同的钢轨工艺向导。

	项目	各版本共同的出厂标准配置
	显示屏	8.4’’TFT高亮液晶屏，分辨率800×600点
	操作方式	按键、旋钮、触摸屏
	适用轨型	内置38Kg、43Kg、50Kg、60Kg、75Kg轨型，并支持用户自定义轨型
	电池	电池型号		DC-A007
		电池类型		智能锂离子电池
		电池容量		7.5Ah
		电池电压		11.1V
		电池数量		2只
		电池工作时间		≥4小时
	外置充电器	充电器型号		CD-A005
		充电器输入		直流15V
		充电器输出		直流12.6V/2A
		支持电池型号		DC-A007
		支持电池个数		2个
	适配器	适配器型号		GD-A007
		适配器输入		交流100～240V 50Hz/60Hz
		适配器输出		直流15V
		适配器功率		70W
	仪器功率	≤26VA
	数据存储器	标准SD卡（16G）
	USB接口	2个
	网络接口	1个
	视频输出	1个（VGA）
	编码器接口	1个（14芯）
	工作条件	工作温度	-10℃～45℃
	工作条件	相对湿度	30%～85%（不含冷凝）
	IP等级	≥IP65
	仪器尺寸	28.4×22×9（单位：cm）
	仪器重量	3.75kg（含1只电池，超声波探伤仪的使用方法，电池重量0.55kg）
成像模式：通用UT
	通道数	1个
	探头接口类型	LEMO 00
	探头接口数量	2个
	支持最大阵元数	2个
	脉冲类型	负方波
	发射电压	50～400V，金属探伤开始，最小步进1V
	脉冲宽度	30～1000ns，最小步进10ns
	重复频率	10～2000Hz可调，步进20Hz
	阻尼	25/75/200/1000Ω，4档
	A/D采样频率	170MHz/12bit
	采样点数	1024点，16bit/点
	增益	0～110dB，步进：0.5/2/6/12dB
	增益微调	-4～+4
	表面补偿	全增益范围
	带宽	0.5～20MHz（-3dB）
	滤波器	数字：10档，1～4MHz/0.5～10MHz/2～20MHz/1MHz/2.5MHz/4MHz/5MHz /10MHz/13MHz/15MHz
	滤波器	模拟：4档，3MHz/5MHz/10MHz/全通
	检波方式	正向/负向/双向/RF
	抑制	0～80%，步进1%
	探测范围	0～15000mm，最小显示范围5mm
	材料声速	500～15000m/s，步进最小1m/s
	脉冲移位	0～1000mm，步进最小0.01mm
	探头零点	0～200us，步进最小0.01us
	探头前沿	0～100mm，步进0.01mm
	向导	自动校准、角度校准、DAC、AVG、焊缝检测、板材检测、锻件检测
	测量点	峰值/前沿/J前沿/G前沿/G峰值
	测量	闸门：幅度、幅度dB差值、声程、水平距离、垂直距离
	测量	光标：2个十字光标，焊点探伤，可测量B图像上的水平、垂直位置及光标间距离（选购B扫描时激活）
	闸门	闸门方式：普通、跟踪
		闸门数量：三个
		闸门起位：全范围
		闸门宽度：全范围
		闸门电平：10～90%，步进1%
	曲线功能	DAC最多6条，每条最多16个参考点，符合NB/T 47013、GB/T 11345、GB/T 29712标准
		TCG最多6条，每条线最多16个参考点
		AVG（含三倍近场）
	辅助功能	全屏、坐标切换（声程/深度/水平）、单次/连续自动增益（40～100%，步进10%）、二次波颜色、波形比较、波形填充、峰值包络、闸门扩展、短片录制、屏幕截图
		自动冻结（闸门：A、B、A和B、A或B）
		UT曲面修正（CSC）
	报警	声光报警：进波/失波
	探伤灵敏度余量	≥60dB（2.5Z20N探头）
	时基线性	≤0.5%
	垂直线性	≤3%
	幅度线性	≤±2%
	衰减器精度	20dB±1dB
	动态范围	≥32dB（JB/T 10061标准测试）
	薄板分辨力	≤3mm
	远区分辨力	≥26dB
	等效输入噪声	＜40×10-9 V/
	最大使用灵敏度	≤400μV
成像模式：相控阵
	通道数	16个
	探头接口类型	Tyco
	探头接口数量	1个
	支持最大阵元数	64个
	PR功能	支持
	脉冲类型	双极性方波
	脉冲电压	10～100V，超声波探伤仪论文，步进10/20V
	脉冲宽度	50～1000ns，焊缝超声探伤仪，步进10ns
	输出阻抗	≤50Ω
	发射能量	4档
	重复频率	100Hz～10KHz，最小步进100Hz
	脉冲发生器延迟	0～20μs，分辨率5ns
	脉冲发生器聚焦	单点聚焦
	带宽	0.7～20MHz（-3dB）
	A/D采样频率	100MHz/12bit
	采样点数	256/512/1024可调，16bit/点
	增益	0～80dB，步进：0.1/0.5/2/6/12
	表面补偿	全增益范围
	接收器延迟	0～20μs，绝缘子超声波探伤仪，分辨率2.5ns
	接收器聚焦	每扫描线最大1008焦点
	输入阻抗	≥110Ω
	检波方式	正向、负向、双向、滤波、RF
	滤波器	14档，金属线探伤，0.7～4.0MHz/2.5～7.0MHz/4.0～8.5MHz/7.0～10.0MHz/9～15MHz /全通/HPF 2.5/HPF 4.0/HPF 7.0/HPF 9.0/LPF 7.0/LPF 8.5/LPF 10.0/LPF 15.0
	扫描类型	A/S/L/C/D
	向导	声速/延迟/灵敏度/TCG校准向导、轨头（单）/轨腰（单）/轨底（单）/零度（单）/K型（双）/串列（双）检测工艺向导。注：K型（双）功能暂未实现。
	触发方式	时基/编码器
	扫查长度	单次最大3m（16G存储卡，0.5mm编码器精度）
	扫描线数量	最大512线
	聚焦法则	512个
	扫描角度范围	-89°～+89°，步进1°
	角度间距	0.1°～5°，步进0.1°
	焦点位置	6～500mm，步进1mm
	探测范围	0～1000mm，步进最小0.01mm，最小显示范围3mm
	材料声速	500～15000m/s，步进最小1m/s
	显示延迟	0～1000mm，步进最小0.01mm
	自动校准	声速、延迟、灵敏度、TCG、水平零点。延迟、灵敏度和TCG可分段校准。
	显示模式	A、B、C、D、A+B、B+C、B+D、A+B+C、A+B+D、3A+B、A+B+C+D、A+B+R、A+B+C+R、A+[B]、A+C、全屏
	测量点	峰值/前沿/J前沿/G前沿/G峰值
	测量	闸门：可测量回波幅度、声程、水平距离、垂直距离
	测量	光标：2个十字光标，可测量B/C/D图像上的水平、垂直位置及光标间距离
	闸门	闸门数量：三个（每个A型窗口，6个A型窗口时最多18个闸门）
		闸门模式：声程、深度
		闸门起位：全范围
		闸门宽度：全范围
		闸门电平：10～90%，步进1%
	曲线功能	TCG，每个A扫描线最多6条TCG曲线，武汉超声波探伤仪，每条曲线最多16个参考点
	曲线功能	DAC，每个A扫描线最多6条DAC曲线，每条曲线最多16个参考点
	辅助功能	自动增益：单次/连续自动调整闸门内回波增益到设定值
	报警	闸门触发声光报警：进波/失波
	显示测量值	8个位置，可自定义显示
	数据分析	成像模式切换、图像闸门动态重建
	数据分析	生成检测报告
