概述

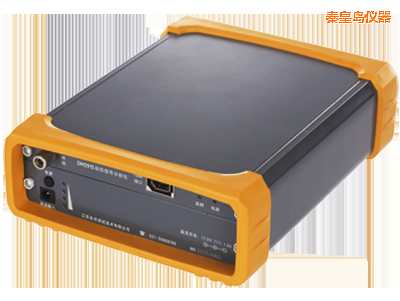

　　DH5918为便携式动态信号测试分析系统，应用范围非常广泛，，一套系统，就可完成应力应变、振动(加速度、速度、位移)、冲击、声学、温度、压力、流量、力、扭矩、电压等各种物理量的测试和分析。

　　应用范围

　　1、可完成全桥、半桥、1／4桥（三线制）状态的应力应变的测试和分析；

　　2、配合桥式传感器，实现各种物理量的测试和分析；

　　3、配合IEPE压电式传感器，实现振动加速度、振动速度、振动位移(模拟二次积分可选)的测试和分析；

　　4、电压输入，与热电偶、电涡流传感器、磁电式速度传感器及各种变送器配合，，对多种物理量进行测试和分析；

    特点

　　1、内置锂电池，，无需外接电源，体积小巧，便于携带，适用各种工程试验现场；

　　2、 完整的硬件和软件环境；

　　3、 系统具有极强的抗干扰能力；

　　4、最高采样速率51.2kHz/通道(8通道同时工作)；

　　5、 通道配置灵活，，根据用户要求，任意调整通道类型配置；

　　6、 DMA方式实时传送，保证了数据传送的高速、不漏码、不死机；

　　7、 具有信号长时间实时高速记录功能(海量存贮)；

　　8、 进口雷莫接插件：输入接插件采用了进口高性能雷莫头，大大提高了小信号输入的可靠性，，操作也十分方便；

　　9、 可靠的硬件质量，保证了你的投入能得到长期稳定的回报；

　　10、 运行于Windows2000/XP/7操作系统，用户界面友好、操作简便灵活；

　　11、 高度实时：实时采集、实时储存、实时显示、实时分析等；

　　12、 强大的分析、处理功能及完善的在线帮助；

　　13、多工程管理，允许同时打开、分析、浏览多个工程，特别适合多批次大型试验；

　　14、 隐藏的各种参数栏，，既方便参数设置，又可充分利用图形区；

　　15、 直观便捷的设置：界面上显示的关键内容，，如坐标类型、信号类型、坐标刻度等不仅是图形显示的关键组成部分，而且可直接点击切换修改，简单直观方便；

　　16、 对数据进行实时频谱分析、平均谱分析、频响分析等，还可完成滤波、积分、重采样等数据预处理功能；

　　硬件功能

　　1、多通道、同步并行、高速、长时间、连续采样，，采样速率51.2kHz/通道；

　　2、高度集成：模块化设计的硬件，每台机箱可插入两个4通道的数据采集卡和2通道转速测量模块。每台计算机可控制8个数采通道和2个转速通道同步并行采样，满足了多通道、高精度、高速动态信号的测量需求；

　　3、每通道独立的16位A／D转换器：实现了多通道并行同步采样，通道间无串扰影响及采样速率不受通道数的限制，并且大大提高了系统的抗干扰能力；

　　4、准确的采样速率：先进的DDS数字频率合成技术产生高精度、高稳定度的采样脉冲，保证了多通道采样速率的同步性、准确性和稳定性；

　　5、数字磁带机信号记录功能：可长时间实时、无间断记录多通道信号，多通通并行同步工作；

　　6、转速/计数器通道：可接入各种脉冲/频率输出型传感器或计数器，用于转速、脉冲计数或频率的测量；

　　7、可进行多种测量参数的预设置和修正；

　　8、计算机通过1394通讯，对采集器进行参数设置（量程、传感器灵敏度、采样速率等）、清零、采样、停止等操作，并实时传送采样数据；

　　技术指标

　　1、测试通道：一组或二组模块(每组模块包括4通道数采和1通道转速)；

　　2、模数转换器：16位A/D转换器；

　　3、连续采样速率(存贮深度由计算机剩余硬盘空间容量决定)：

　　(1) 整数采样速率:所有通道同时工作时,每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k (Hz)分档切换；

　　(2) 整数分析频率:所有通道同时工作时,每通道5、10、20、50、100、200、500、1k、2k、5k、10k、20k(Hz)分档切换；

　　4、连续实时整周期采样：

　　(1) 采样点数： 128点；

　　(2) 对应的转速范围：30～18000转/分；

　　5、 抗混滤波器：

　　(1) 滤波方式:模拟滤波+实时数字滤波组合抗混滤波器(过采样实现)；

　　(2) 截止频率:采样速率的1/2.56倍,设置采样速率时同时设定,阻带衰减:约120dB/oct；

　　(3) 平坦度(分析频率范围内):小于0.1dB；

　　6、电源：智能化管理的可充电锂电池组供电， 4通道连续工作大于7小时，，8通道连续工作大于5小时。外接工作电源：直流供电（17.2VDC）；

　　7、使用环境：适用于GB6587.1-86-Ⅱ组条件；

　　8、外形尺寸：210mm（长）×168mm（宽）×60mm（高）；

　　9、仪器自重：约1.7 kg （含电池）；

　　电压适调模块

　　1、输入阻抗：1MΩ∥40pF；

　　2、输入保护：输入信号大于±15V(直流或交流峰值),输入全保护；

　　3、输入方式：GND、DC、AC、IEPE适调；

　　4、满度值：±30mV、±100mV、±300mV、±1V、±3V、±10V、±30V；

　　5、系统准确度：小于0.5％(F.S)(预热半小时后测量)；

　　6、系统稳定度：0.05％/h(预热半小时后测量)；

　　7、线性度：满度的0.05％；

　　8、失真度：不大于0.5％；

　　9、最大带宽：

　　(1) 直流，，DC～30kHz(+0.1dB～-3dB)；

　　(2) 交流，3Hz～30kHz(+0.1dB～-3dB)；

　　10、噪声：不大于3μVRMS(输入短路, 在最大增益和最大带宽时折算至输入端)；

　　11、时间漂移: 小于3μV/小时(输入短路, 预热1小时后, 恒温, 在最大增益时折算至输入端)；

　　12、温度漂移: 小于1μV/℃(在允许的工作温度范围内, 输入短路,在最大增益时折算至输入端)；

　　13、模拟两次积分：

　　(1) 频率响应

　　一次积分：10Hz～10kHz；

　　二次积分：10Hz～1kHz；

　　(2) 准确度

　　一次积分：不确定度<3％；

　　二次积分：不确定度<5％；

　　应变适调器技术指标:

　　1、适用电阻应变片阻值：50Ω～10000Ω；

　　2、供桥电压：

　　(1) 供桥电压按2V、5V、10V和24V分档切换；

　　(2) 供桥电压精度: 0.1％；

　　(3) 供桥电压稳定度: 小于0.05％；

　　(4) 供桥电压最大输出电流: 50mA；

　　3、满度值：1000με、10000με、100000με；

　　4、平衡方式：16位D/A控制自动平衡；

　　5、系统准确度：小于0.5％(F.S)(预热半小时后测量)；

　　6、系统稳定度：0.05％/h(预热半小时后测量)；

　　7、线性度：满度的0.05％；

　　8、最大带宽：DC～30kHz(+0.1dB～-3dB)；

　　9、失真度：小于0.5％(频率小于20kHz)；

　　10、噪声：不大于3μεRMS(输入短路, 在最大增益和最大带宽时折算至输入端)；

　　11、漂移：

　　(1)时间漂移: 小于3με/小时(输入短路, 预热1小时后, 恒温, 在最大增益时折算至输入端)；

　　(2)温度漂移: 小于1μVε/℃(在允许的工作温度范围内, 输入短路,在最大增益时折算至输入端)；

　　转速测量技术指标

　　1、测量通道数：两个通道；

　　2、测量范围：20～300000转/分；

　　3、测量精度：小于0.05%±1转；

　　4、每转脉冲数：1～512个；

　　5、转轴比：0.01～100；

　　6、脉冲宽度：大于等于10μS；

　　7、输入信号范围:TTL、COMS脉冲序列；

　　8、电源输出：5V，供电电流最大为50mA；

　　使用环境

　　1、温度：

　　⑴ 贮存条件：-40℃～60℃；

　　⑵ 极限条件：-10～50℃；

　　⑶ 工作范围：0～40℃；

　　2、湿度：

　　⑴ 工作范围：40℃（20～90）%RH；

　　⑵ 贮存条件：50℃ 90%RH24h；

　　3、 振动（非工作状态）：

　　⑴ 频率循环范围：5～55～5Hz；

　　⑵ 驱动振幅（峰值）：0.19mm；

　　⑶ 扫频速率：小于或等于1倍频程/min；

　　⑷ 在共振点上保持时间：10min；

　　⑸ 振动方向：x、y、z；
