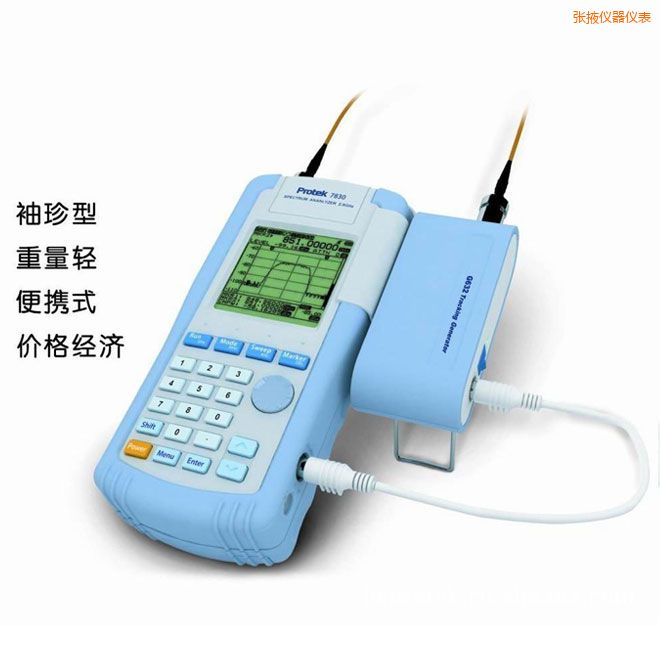

    手持频谱分析仪(2.9GHz)
    型 号:7830
    品 牌:韩国兴仓Protek
    技术指标:100 KHz~2,900MHz测量范围
    张掖手持频谱分析仪(2.9GHz)-7830-韩国兴仓Protek
    手持式频谱仪
    Protek 7830


    特性
    •   100 KHz2,900MHz测量范围
    •   测试和调节 W—FM / N—FM / AM /SSB 信号
    •   2种扫描模式测量频率
    •   将160测试通道的测试电平同时显示与LCD上
    •   采用PLL制式,频率设定准确
    •   内置频率计数器和扬声器
    •   LED 背光LCD(192×192点)
    •   USB电脑接口
    •   RS—232C接打印机(8针微型打印机)
    •   方便与多功能
    •   存取和编辑16000通道以上的频率和名称
    •   内置4个衰弱器

    技术规格


    频率



    范围

     100KHz 2.9GHz

    解析度

    最小5KHz5KHz的倍数)

    精度

    TXO:±3PPM

    显示:±25PPM

    调制带宽

    宽带FM:约180kHz-6dB

    窄带FM:约12.5kHz/AM/SSB:约2.4kHz-6dB

    步进范围

    最小5KHz5KHz的倍数)

    频率选项

    中心,步进/开始,停止

    振幅



    测量范围

     - 20dBm~ - 110dBm

    平均噪音电平

    宽带FM-100dBm

    窄带FM/AM/SSB-110dBm

    振幅单位

    dBmdBmVdBuV

    参考电平精度

    典型1.5dB(@20~25℃)

    参考电平范围

     + 20dBm~ - 90dBm

    LOG刻度

    0.25dB5显示分区)步进时每分钟0.2dB/DIV

    内置衰减

    最大30dB(步进:最小1dB

    扫频



    速率

    500ms~2000ms

    触发源

    窄带FM/宽带FM/AM/SSB

    触发模式

    Free Run / Single Run / Continous Wave / Squelch Run

    触发Level

    TTL Level

    标记模式

    标记/ DELTA标记/峰值搜索/标记为中心/频道功率

    存储



    踪迹储存

    最多100种波形

    设置储存

    100种情形

    显示



    类型

    MONO STN LCD

    显示分辨率

    192×192像素

    LCD背光

    ON/OFF/AUTO

    输入



    RF输入连接器

    N型内凹式接口,50ohms

    最大输入功率

     最大+ 10MHz5V RMS

    频率计数器



    范围

    10MHz~2900MHz

    RF输入连接器

    BNC型内凹式接口,50ohms(标准)

    一般规格



    操作温度

    0~40

    湿度

    35RH~85RH

    储存温度

    10~50

    电源



    电源

    AA Ni - MH可充电电池×6pcs

    电源适陪器

    SMPSAC适配器DC 12V

    车载适配器DC 12V

    自动电源

    关闭/ 5/ 10/ 20/ 30

    尺寸



    尺寸规格

    105W)×220H)×45Dmm

    重量

    . 2.2/700克(天线除外)

    其他



    扬声器

    8ohm0.5W扬声器

    天线

    偶极天线(只接收)

    RS-232接口

    9600bps19200bps38400bps57600bps115200bps

    8针微型打印机连接器
