绝缘电阻测试仪 |
|
| 型 号：Fluke 1555 |
| 品 牌：美国FLUKE |
| 技术指标：绝缘测试电压准确度 -0 %, +10 %，在1 mA负载电流下 |
 |
张掖绝缘电阻测试仪-Fluke 1555-美国FLUKE
数字绝缘测试最高可达10kV

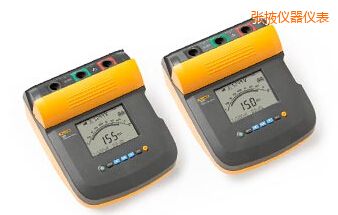

在1555和经过重新设计的Fluke1550绝缘电阻测试仪，提供数字绝缘测试最高可达10kV，非常适合用于测试各种高电压设备，包括开关设备，电动机，发电机和电缆。福禄克的绝缘测试仪现在可以进行在IEEE43-2000与一流的，，3年保修和CAT
IV 600 V安全等级规定的试验电压的整个范围。随着测量存储和PC接口，1555和1550是设计用来识别发生前的潜在设备故障的预防性或预测性维护计划的完美工具。
功能与优点:
-
测试电压高达 10 kV，适合所有应用
-
CAT III 1000 V, CAT IV 600 V 安全等级
-
电压击穿检测功能可提醒用户存在电压，并给出最高 600 V（交流或直流）的电压读数，提高了用户安全性
-
在 250 - 1000 V 范围内，可以 50 V 步长选择测试电压；高于
1000 V 时，可以 100 V 步长选择测试电压
-
可在多达 99 个存储位置存储测量值，每个位置可分配一个唯一的用户定义标签，以便调用
-
电池寿命长，两次充电之间可进行 750 次以上测试
-
自动计算介质吸收比 (DAR) 和极化指数
(PI)，，无需其他设置
-
保护系统可消除高阻测量时表面泄漏电流的影响
-
大号数字式/模拟式
LCD 显示屏，便于查看
-
可进行电容和泄漏电流测量
-
具有用于击穿测试的斜坡功能
-
可测量高达 2TΩ 的电阻
-
定时测试时，可进行最长 99 分钟的定时器设置
-
3 年保修
电气技术参数
所规定的测试仪准确度是校准之后一年之内在 0 °C 至 35 °C 工作温度下的准确度。工作温度超出此范围时（-20 °C 至 0 °C 以及 35 °C 至50 °C），需将准确度数值增加 ± 0.25 % / °C，但在 20 % 误差范围时，，需增加 ± 1 % /°C。
|
绝缘电阻测量
|
|
测试电压（直流）
|
量程（直流）
|
准确度（±读数）
|
|
250 V
|
< 200 kΩ
200 kΩ至5 GΩ
5 GΩ至50 GΩ
> 50 GΩ
|
未规定
5 %
20 %
未规定
|
|
500 V
|
200 kΩ
200 kΩ至10 GΩ
10 GΩ至100 GΩ
> 100 GΩ
|
未规定
5 %
20 %
未规定
|
|
1000 V
|
< 200 kΩ
200 kΩ至20 GΩ
20 GΩ至200 GΩ
> 200 GΩ
|
未规定
5 %
20 %
未规定
|
|
2500 V
|
< 200 kΩ
200 kΩ至50 GΩ
50 GΩ至500 GΩ
> 500 GΩ
|
未规定
5 %
20 %
未规定
|
|
5000 V
|
< 200 kΩ
200 kΩ至100 GΩ
100 GΩ至1 TΩ
> 1 TΩ
|
未规定
5 %
20 %
未规定
|
|
10000 V
（仅限1555）
|
< 200 kΩ
200 kΩ至200 GΩ
10 GΩ至2 TΩ
> 2 TΩ
|
未规定
5 %
20 %
未规定
|
|
条形图范围
|
0至1 TΩ
|
|
绝缘测试电压准确度
|
-0 %, +10 %，在1 mA负载电流下
|
|
感应交流电流抑制
|
2 mA最大值
|
|
容性负载充电速率
|
5s/μF
|
|
容性负载放电速率
|
1.5s/μF
|
|
Leakage current
measurement
|
范围: 1 nA至2 mA
|
准确度: ± (5 % + 2 nA)
|
|
电容测量
|
范围: 0.01 uF至15.00μF
|
准确度: ± (15 %读数+ 0.03μF)
|
|
定时器
|
范围: 0 - 99分钟
|
分辨率准确度:
设置: 1分钟
提示: 1 s
|
|
带电电路警告
|
警告范围:
30 V至660 V ac/dc,
50/60 Hz
|
电压准确度:
± (15 % + 2 V)
|
|
一般技术参数
|
|
显示屏
|
75 mm x 105 mm
|
|
电源
|
12 V铅酸可充电电池，Yuasa NP2.8-12
|
|
充电器输入(AC)
|
充电器输入(AC) 85 V至250 V ac 50/60 HZ 20 VA
|
|
本Class II（双重绝缘）仪器提供了一条Class 1（接地）电源线。保护接地端子（接地销）不在内部进行连接。额外的销仅用于增加插头保持能力。
|
|
尺寸
|
170 mm x 242 mm x 330 mm (6.7 in x 9.5 in x 13 in)
|
|
重量
|
3.6 kg (7.94 lb)
|
|
工作温度
|
-20 oC至50 oC (-4 oF至122 oF)
|
|
储存温度
|
-20 oC至65 oC (-4 oF至149 oF)
|
|
湿度
|
31 oC以下为80 %，线性下降到50 oC时的50 %
|
|
海拔高度
|
2000 m
|
|
外壳密封性
|
IP40
|
|
输入过载保护
|
1000 V ac
|
|
电磁兼容性
|
EN 61326
|
|
认证
|
|
|
安全性
|
CAT III 1000 V, CAT IV 600 V
|
|
污染等级
|
2
|
|
型号名称
|
描述
|
|
FLUKE-1555/Kit
|
10 KV绝缘测试仪套件
|
|
FLUKE-1555
|
10 KV绝缘测试仪
|
|
FLUKE-1550C/Kit
|
5 KV绝缘测试仪套件
|
|
FLUKE-1550C
|
5 KV绝缘测试仪套件
|
|
测试线，探头和线夹
|
|
TL1550EXT
|
TL1550EXT, 25 Foot Extended Test Lead Set
|
|
