概  述

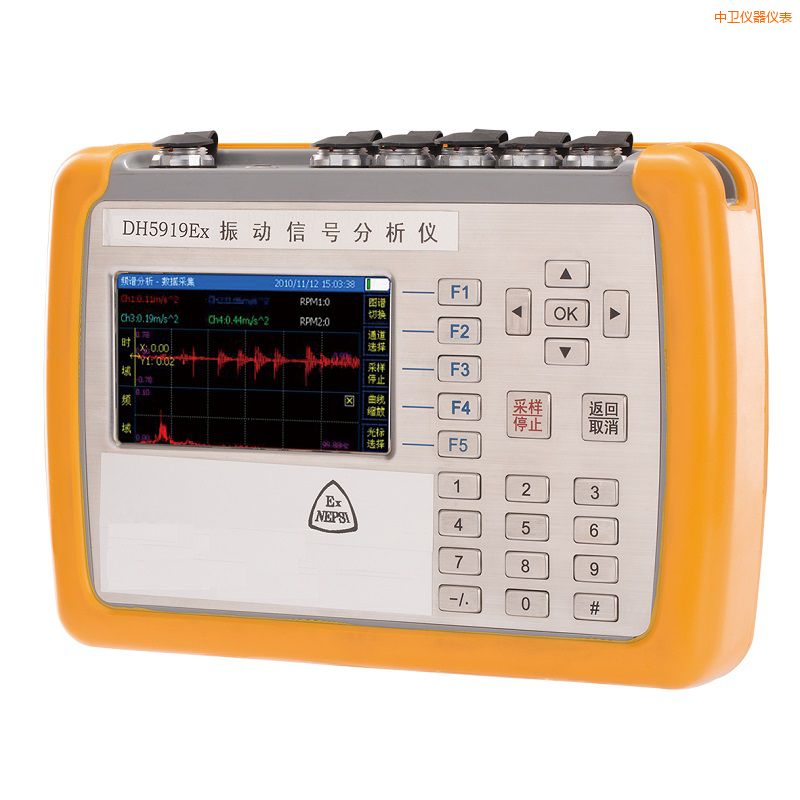

        DH5919EX是针对企业故障诊断专业工程师进行故障诊断而设计的一款专用精密故障诊断仪，内置高性能处理系统，不仅具有巡检功能，还可以在现场进行一系列复杂的故障诊断和信号分析工作，针对单点测量不能很好地进行分析和诊断时，，四通道同步并行高速采集；DH5919EX还可用于防爆环境下的诊断测试。

产品特点

1、模块化设计：根据需要选择模块，，用于不同分析应用；

2、实时性能：4通道并行高速采集过程中，实时实现高分辨率谱分析；

3、一体多能：不仅具有巡检功能，，还可以完成时域分析、频域分析、启停机分析、相关分析、冲击响应、包络分析、动平衡等功能，并成功开发多项用户个性需求；

4、嵌入式系统：windows CE操作系统，，计算机内配套的分析软件，可用于分析DH5909EX采集的数据；

5、数据共享：采集的数据回收到计算机，，通过计算机网口将数据上传企业数据库保存，，实现企业内部数据共享；USB线链接到计算机上，，可在计算机屏幕上显示该仪器的界面，，方便大家共享；

6、专家诊断分析：配置不同的诊断分析模块，诊断专家可以进行设备精密故障诊断，，同时数据上传服务器后，可实现远程专家会诊。

主要用途

       适用于石油、石化场所转动设备转速、振动测量等任务。

主要技术性能参数

1、防爆标志：Exib[iaⅡC Ga]ⅡBT4 Gb

2、通道数：4通道振动信号，1通道转速信号

3、显示屏：4.3英寸彩色显示屏

4、输入方式：IEPE（ICP）输入

5、IEPE（ICP）供电电源：18V±1V,4mA±0.2 mA

6、量程范围：±5V，±500mV，±50mV

7、分析频宽：3Hz～20kHz

8、系统不确定度：小于0.5％(F.S)(预热半小时后测量)

9、系统稳定度：0.1％/h(同上)

10、线性度：满度的0.1％

11、噪声：不大于0.05mVRMS (输入短路, 在最小量程和最大带宽时折算至输入端)

12、振动信号模拟一次积分：

♦ 频率响应：10Hz～2.5kHz；

♦ 不确定度：＜3%；

13、振动信号模拟二次积分：

♦ 频率响应：10Hz～1kHz；

♦ 不确定度：＜5%；

14、A/D转换：16位

15、振动采样速率：4通道同时工作时，每通道最高25.6k，，可分档切换

16、存贮深度：最大2GB

17、转速测量

♦ 测量范围：300～300000转/分

♦ 整周期采样时，转速范围300～30000rpm

♦ 测量精度：小于0.05%±1转

♦ 每转脉冲数：1～512个

♦ 转轴比：0.01～100

♦ 脉冲宽度：≥10μS

♦ 输入信号范围： TTL、COMS脉冲序列

♦ 电源输出：5V，供电电流最大为50mA

18、仪器连续工作时间不少于3小时。

19、电池组充电时间不超过6小时。

20、数据传输端口（仅限于地面使用）：与PC机连接，用于将数据处理显示部件内的数据传输至PC机内

♦ 传输方式：USB口；

♦ 信号电压峰峰值5V；

♦ 传输距离1m。

21、外形尺寸: 234mm（长）×164mm（宽）×50mm（厚）；

22、自重：约2kg。

产品使用环境条件

仪器正常工作环境：

（a） 环境温度：-20℃～40℃；

（b） 平均相对湿度：≤ 95%（25℃时）；

（c） 大气压力80 kPa～106kPa；

（d） 在无剧烈振动和冲击的地方使用。

仪器贮运条件。

（a） 高温：60℃

（b） 低温：-40℃

（c） 最大平均相对湿度：95%(25℃)

（d） 振动：20m/s2

（e） 冲击：500m/s2
