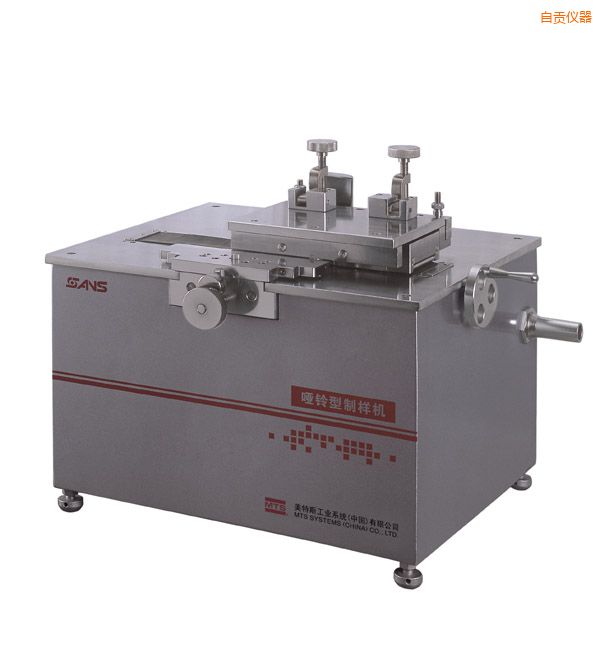

设备概述：

该机适用于制取各种非金属管材或板材的哑铃型拉伸试样及维卡热变形试样。本机采用仿形加工原理，，并结合机械传动原理将螺纹旋转运动转变成直线运动，，具有操作简单、快速、方便且制得试样标准、尺寸稳定等特点。该机在工作台面上安装有吸尘装置，，为工作人员提供了良好的工作环境，，是电子拉力万能试验机及维卡热变形试验机的理想配套产品。

主要功能：

主要适用于制取各种非金属管材或板材的哑铃型拉伸试样及维卡热变形试样。

主要特点：

1：制样不需反复对刀，，提高工作效率

2：制样形状和尺寸由设备控制，，避免了不同人员制样而产生的差异

3：配有吸尘器，，保证了制样过程中的环境清洁

4：试样切削面光滑无毛刺，，避免了由于加工缺陷对拉伸试验结果产生影响

满足标准：

1、GB/T 8804.2-2003 《热塑性塑料管材——拉伸性能测定 第2部分：硬聚氯乙烯（PVC—U）、氯化聚氯乙烯（PVC—C）和高抗冲聚氯乙烯（PVC—H1）管材》中规定的哑铃型试样(1型、2型)

2、GB/T 8804.3-2003 《热塑行塑料管材——拉伸性能测定 第3部分：聚烯烃类管材》中规定的哑铃型试样(1型、2型)

3、GB/T1040-2006《塑料拉伸性能试验方法》中规定的哑铃型试样(2型、5型、1B型)

4、GB/T 8802、GB/T 1633-2000中规定的维卡试样；以及试样总长≤170mm，，宽16～30mm，3mm≤厚≤25mm的长条试样。

应用行业：

计量质检；橡胶塑料；民用航空；高等院校；科研实验所；商检仲裁、技术监督部门；建材陶瓷；石油化工；其它行业。

原装配置：

刀具一付、ⅠA型夹具及靠模一套、ⅠB型夹具及靠模一套、Ⅱ型夹具及靠模一套

可拓展配置：

Ⅲ型靠模一套（夹具与ⅠB型夹具共用）、P2型靠模（满足GB/T16865-1997中P2型试样的制备，，夹具与ⅠB型夹具共用）

技术参数：

1.   试样最大厚度：25mm

2.   外形尺寸：长×宽×高=500mm×450mm×450mm

3.   电机转速：n=1440r/min

4.   刀具直径：25mm

5.   电源电压：单相220V±10%   5A  50Hz

6.   主机重量：约70kg

注：靠模及夹具需根据合同要求选配
