为什么示波器的波形更新率非常重要?
来源:东方嘉仪 www.3017.cn 点击:
引言
带宽、采样率和存储器深度是工程师选择数字示波器时最常使用的评估指标。波形更新率则是另一项重要的考虑因素。示波器采集波形和更新显示的速率确定了捕获到随机和偶发事件例如毛刺的概率。这篇应用指南通过调试应用 试图捕获随机和偶发产生的亚稳态 来说明波形更新率的重要性。通过使用各种采集模式我们比较来自三个厂家具有类似带宽和价格竞争的四种示波器的波形更新率。
当您评估示波器时其反应能力会影响您的决定。为正确感受示波器反应是否敏捷只需探测相对快的重复信号和观看其反应。如果示波器的显示更新太慢就会感到这台示波器非常迟钝因而极不好用。今天一些有较深存储器的示波器就属于这种情况因为处理深存储器记录而减慢了更新率。一般来说如果示波器显示达到至少每秒二十次更新所显示的波形将表现为“实况”并感觉示波器反应敏捷。但波形更新率的重要性远不止是反应能力这一个方面。“实况”感觉并不能说明示波器捕获到偶发和随机事件的概率。
今天的一些示波器厂商宣称更新率达到数十万波形/秒的量级。但人眼并不能辨析这一量级的差别。当您调试高速数字电路时由于能增加捕获偶发事件的概率因此示波器更新率达到这一量级至关重要。如果您要观察的是精确重复的信号(无异常)那么极快的更新率并不很重要。但当信号并非精确重复 即有异常产生时 随机和偶发产生的事件会使您大伤脑筋。更快的更新率能提高捕获到难解事件的概率为您的调试提供帮助。
用实时采样捕获亚稳态
图1 示出一个随机亚稳态(毛刺)它在数据信号中平均每50,000个周期仅产生1次。如果您事先知道该事件为随机发生,就可把大多数示波器设置在毛刺条件上触发 即根据最小脉冲宽度设置示波器 从而可靠捕获示波器各次采集上的毛
刺。但如果您不知道毛刺的存在就可能只是简单探查设计中的不同信号来验证正确的信号保真度因此示波器设置在标准的上升或下降沿条件上触发。
由于它们相对慢的更新率大多数示波器为捕获偶发事件需要采集远不止是几秒的数据。如果您打算用一般调试方法在每一测试点上探测几秒钟并想捕获到各结点上可能产生的偶发事件示波器就必须有极快的更新率。
图1 是用 Agilent's 6000 系列示波器捕获到的毛刺该示波器甚至能在带sin(x)/x重建时用实时采样达到100,000 次/ 秒的波形更新。在这一更新率下示波器捕获到该特用实时采样捕获亚稳态定信号的统计概率约为每秒二次。采用专有MegaZoom III 技术的Agilent示波器实现了这一业内领先的更新率。

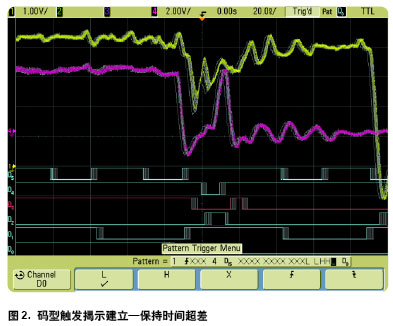

一旦我们发现电路存在非预期的行为就可开始进一步调试我们的系统。使用混合信号示波器(MSO)的逻辑通道就能设置跨多个模拟和数字通道的组合逻辑码型触发条件。它揭示由于时钟抖动我们的系统偶尔出现对建立 保持时间指标的超差如图2 所示。

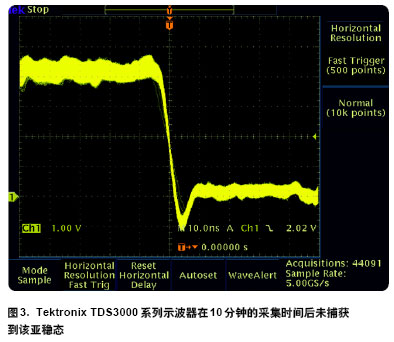

图3 是尝试用Tektronix TDS3000 系列示波器捕获同样的异常事件该示波器采用默认的实时采集模式具有10 k 点的最大存储器。由于在此特定条件下的示波器更新不到每秒 800 次把探头放在测试点上 10 秒后我们未捕获到任何异常。在这一更新率下一般需要在该测试点上探测 1 分钟才能捕获到每 50,000个周期平均仅产生一次的一个偶发毛刺。
如果您猜想可能存在偶发毛刺而让示波器处于快触发模式该模式把示波器的存储器深度限制为500点以提高其更新率。因此在调试数字系统时您必须确定是采样率和存储器深度还是更新率更为重要。但即使是在采集的专门快触发模式此设置(10 ns/div)下也仅把更新率改进到约3,000波形/秒为捕获到一个毛刺需要保持探头与测试点约20 秒的接触。如果您打算用一般调试方法在每一测试点上探测几秒钟使用任何一种采集模式都可能丢失这一事件。
图 4 是使用 Tektronix 高性能TDS5000 系列示波器的类似例子它有100,000 波形/ 秒的标志性波形3用实时采样捕获亚稳态(续)更新率指标。但由于其默认的实时采集更新率被限制为只有60 波形/秒因此捕获到该异常仍仅有很低的概率。虽然60 波形/ 秒对于示波器的“实况”感觉是足够快的但为捕获到仅仅一个毛刺需要把探头放在测试点上的平均时间将近 14 分钟。
图5是尝试用LeCroy WaveSurfer400 系列示波器默认的实时采集模式捕获同样的异常事件。由于在此时基设置下示波器的实时更新率仅165 波形/ 秒把探头放在测试点上10 秒后我们未捕获到任何异常。为使用LeCroy WaveSurfer示波器捕获该毛刺需要在该测试点上探测将近5 分钟。
使用专门的采集模式

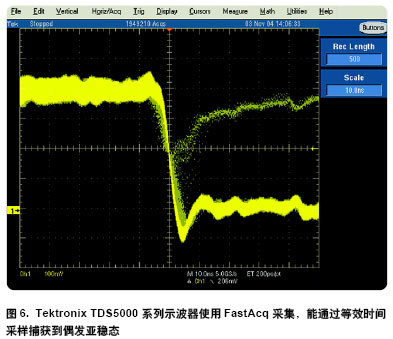

在使用四种不同示波器实时采集模式的上述例子中只有采用MegaZoom技术的 Agilent MSO6000系列示波器能可靠捕获偶发的亚稳态(图1)。但使用其它“专门”采集模式时情况又会如何呢?如前所述Tektronix TDS5000 系列示波器宣称具有高于100,000 波形/ 秒的标志性波形更新率指标。该更新率对捕获偶发事件(50,000 周期中的1个)应是足够的。使用Tektronix 的FastAcq采集模式TDS5000系列示波器确能以超过100,000/ 秒的采集捕获波形如图6所示。但为使用这一工作模式您必须作出多方面的权衡。该FastAcq 模式:
·把示波器的最大采样率限制为1.25 GSa/s
·限制存储器深度
·禁用波形运算
·禁用 sin(x)/x 重建
·禁用点连接
·禁用对捕获波形的平移和缩放能力
FastAcq 基本上是一种专门的等效时间/重复采样模式在功能和性能上有许多权衡。在您使用这种模式时要了解这些权衡。使用这一专门的采集模式我们能够可靠捕获偶发的亚稳态在显示上示出的结果是离散点 而不是完整的波形。
定义完整波形
并非所有建立的波形都相同。您如何定义一个完整的波形?根据定义当您使用带重建sin(x)/x的实时采样时每一次采集将产生一个包括最小为500 至1000 点的完整波形。但当您使用等效时间/ 重复采样包括 TDS5000 系列示波器的
Tektronix的FastAcq模式时各重复采集周期将产生不完整的波形越快的时基范围上有越宽的样本间距。以200 ps/div 为例Tektronix 的FastAcq模式在每一个采集周期只产生2.5 点(平均)这是因为示波器被限制为只有1.25GSa/s的最大采样率。这样的点数对于定义一个完整波形是不足的。虽然这些示波器在使用FastAcq 时能保持超过100,000采集/秒的采集率但在此设置下并不能每秒产生100,000 个完整波形。
因此为比较使用等效时间采样技术的各种竞争示波器的波形/秒必须规范为在较快时基范围的采集率从而计算“完整”波形/秒的更新率。
在这篇应用指南中为进行有实际意义的比较我们把完整波形的标准定为最小500 点。在10 ns/div(这是捕获我们亚稳态所用的时基设置)时Tektronix的FastAcq模式有140,000 采集/ 秒的测量采集率。但由于该采集模式把示波器的最大采样率限制为仅1.25 GSa/s因此每次
采集只产生125 点。如果我们使用500 点的规范化系数可看到Tektronix 示波器约每秒产生35,000个完整的或规范化的波形(采集率/[500点/每次采集的采集点数])这是相当不错的但它约为此设置时Agilent MSO6000系列示波器波形更
新率的1/3 而且对Agilent 示波器来说您不需要选择专门的采集模式以及由此带来的权衡。
比较波形数/ 秒
除了选择采集模式外,Delta65烟气分析仪许多其它设置条件的变化都会影响示波器的更新率包括时基范围、测量、有效通道数、存储器以及显示波形的复杂程度等。图 7 示出作为时基设置函数的波形数/ 秒所有4种示波器都使用其最快的采集模式。在这一波形更新率测试中为收集数据的设置条件作了优化以展示各种示波器在最好条件下的更新率性能。这些设置条件包括单通道采集触发参考点在中心屏幕处以及测量和波形运算关。
2 种Tektronix 示波器为得到最快更新率TDS3000 系列示波器需选择专门的快触发模式TDS5000系列示波器需选择FastAcq 模式。LeCroy WaveSurfer示波器使用等效时间采样。而Agilent 6000系列示波器实现最快更新率不需要选择专门的工作模式。Agilent 示波器使用带sin(x)/x 和点连接(矢量)的默认实时采样模式得到其整体上最快的更新率。虽然 Tektronix 的FastAcq 模式接近 Agilent 6000 系列示波器的性能对于捕获偶发的亚稳态不失为一种好的选择但您应知道在使用这一专门工作模式时必须考虑在性能和功能上作出的权衡。
作为比较图 8 是所有4 种示波器在使用各自默认实时采集模式时的每秒波形更新率图。注意图中垂直刻度是对数坐标。在大多数情况下当使用默认实时采样模式时,Agilent MSO6000 系列示波器达到的更新率要比竞争示波器快几个数量级。
图7和图8更新率图中使用的测量和计算数据见本文附录A 和附录B包括图中未示出的Agilent 等效时间模式。
总结
虽然工程师在选择数字示波器时通常会了解波形更新率性能但波形更新率对您发现和排除间歇性电路问题的能力有重大影响。采用MegaZoom III 技术的 Agilent 6000系列示波器提供这一档次示波器的最快波形更新率而不要求使用者选择专门的工作模式从而避免在性能和功能上作出权衡。由于Agilent混合信号示波器有16个逻辑定时通道使找到间歇性故障的原因成为比较容易的任务。
术语
等效时间采样 重复使用多个采集周期数字化输入信号
FastAcq 某些Tektronix 示波器使用的一种专门的等效时间采样模式它可改进更新率但会牺牲示波器的采集性能和功能。
MegaZoom III Agilent 专利第三代示波器技术在使用深存储器时提供快更新率和高分辨率显示质量
亚稳态 数字电路的一种不稳定输出条件通常由输入的建立和/ 或保持时间超差造成并作为毛刺出现。
混合信号示波器 (MSO) 一种具有附加逻辑定时分析通道的示波器能建立跨模拟和数字输入的时相关和组合触发
实时采样 使用高采样率由单次采集数字化输入信号
Sin(x)/x 重建 重建实时采样波形的DSP 滤波器特性在遵从Nyquist 定律时提供更高分辨率以更精确地描绘实际信号
|
|
