涂料在喷涂的过程中会不可避免地出现漏涂、少涂、堆积、流渍、气泡等涂层质量问题。此外暴露在户外的设备受环境影响也会出现涂层缺陷等质量问题。目前国内针对非金属基体表面涂层缺陷、流渍等质量问题的检测方法研究相当欠缺。本文通过分析现阶段检测方法得到启发研究出一种非金属基体表面涂层质量的新型检测方法能有效地完成涂层厚度及均匀度的无损检测具有检测周期短、检测装置便携、检测结果可靠性高等诸多优点。这种方法对各个领域检测技术的发展有促进作用。
近年来涂层质量检测技术应用于航空航天、铁路运输、生产制造、化工制药等许多领域保障机械生产制造设备的安全运行和工作人员的人身安全。国内外涂层质量无损检测方法都是应用于金属基体表面的涂层质量检测,KIC炉温测试仪如钢表面的油漆涂层、铜表面的陶瓷涂层、铁表面的镀锌涂层等。在生产实际中普遍采用的涂层质量检测技术可以分为:超声波检测、射线检测、涡流检测、磁粉检测、渗透检测等等。近几年来也不断研究出新的检测技术如微波技术、红外技术等。这些技术均属于无损检测的范畴并在金属基体表面的涂层质量检测领域得到广泛的应用。
而在非金属基体表面涂层质量检测技术方面目前多采用探针法这类对被测涂层有损伤的检测方法。这类方法不仅破坏了涂层的完整性而且降低了被测物体的性能,给设备的正常运行带来了隐患。因此现阶段在非金属基体表面涂层质量检测方法急需进一步的研究和改进。本文采用的新型检测方法(敲击测声法)应用于非金属基体表面涂层质量的检测工作可以在不损伤被测涂层、保障被测物体性能的前提下实现涂层质量的无损检测对无损检测技术在非金属基体表面涂层质量检测的发展具有重要意义。并且敲击测声法在实际检测工作中可以减少检测工序,降低检测人员的工作强度能安全可靠的应用于涂层质量检测工作.
敲击测声法检测原理
对于基体与涂层有较明显硬度差别的工况涂层厚度不同敲击后发出的声音强度不同对其检测到的声强峰值(即分贝数值)也会不同。由此原理可以发现在相同的环境条件下通过使用相同的力度敲击涂层表面检测最终返回的声强峰值判断涂层厚度再对涂层表面的不同位置进行检测将各处所检测的声强峰值进行比较可对均匀度等质量指标进行判别。
基于上述原理本文研究一种新型的涂层质量检测方法——敲击测声法其检测流程为:用相同力度敲击被测涂层表面将产生的声音收集并传播到声音收集装置中并通过装置中连接的声音强度检测装置检测返回声强峰值并显示分贝数值。因此可以通过相同力度敲击涂层表面的不同位置测得返回的声强峰值比较该涂层表面的厚度及均匀度等质量指标。
本文的检测装置采用单片机控制。单片机具有集成度高、体积小、可靠性高、控制能力强等特点。
与PLC控制相比单片机控制的工作电压与工作电流较低并且经济实惠成本相对较低便于生产便捷式的产品适用于本文所采用的检测装置。
非金属基体表面涂层质量检测实验及结果分析

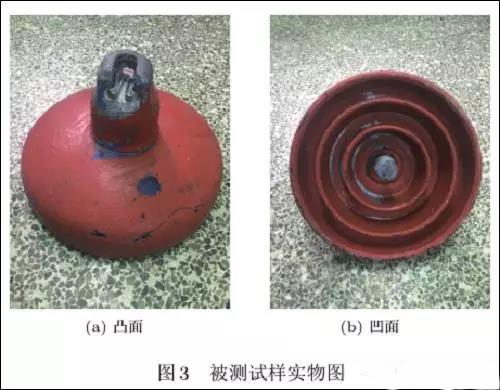

实验如图所示选取陶瓷基体(绝缘子)表面的橡胶涂层(RTV涂层)作为被测试样。图中灰色部分无涂层处)为绝缘子陶瓷基体红色部分(有涂层处)为RTV涂层。用敲击测声检测装置对同一橡胶涂层表面上不同位置(包括薄涂层处、厚涂层处与无涂层处)进行检测将所检测的数据传给PC端的软件Wensn Sound
Link并在Wensn Sound
Link界面上显示分贝数值。
通过对现有涂层质量检测技术进行分析研究提出一种新型的涂层质量检测方法——敲击测声法可以对非金属基体表面涂层质量实现无损检测并详细介绍了这种检测方法所采用检测装置的组成和工作原理。该检测方法的可行性通过多次实验得以验证能有效的检测非金属基体表面涂层质量直观地显示检测数据对涂层质量检测技术的发展具有重要意义。这种检测方法简单易行有很高的可靠性能实现涂层质量的无损检测并且检测系统的成本较低并已应用于输电线路绝缘子RTV检测具有良好的推广价值和良好的应用前景。
