红外热像仪工作原理应用于互感器

红外热像仪工作原理应用于互感器

红外热像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上从而获得红外热像图这种热像图与物体表面的热分布场相对应。通俗地讲红外热像仪就是将物体发出的不可见红外能量转变为可见的热图像。热图像的上面的不同颜色代表被测物体的不同温度。

互感器是供电系统的重要设备其故障最初都伴随着局部或整体的温度异常应用福禄克红外热像仪工作原理可简便、安全、实时、直观地检测和诊断设备故障确保设备安全和长期运行。

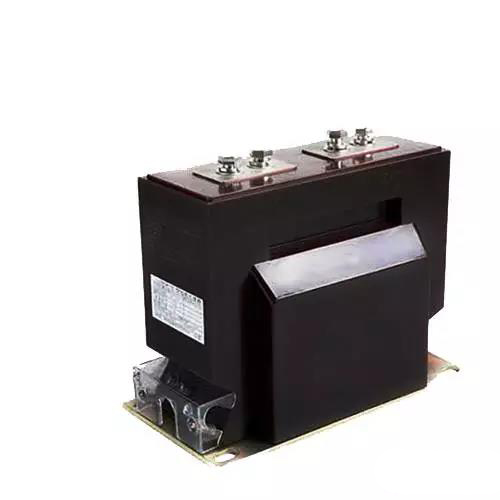

电流电压互感器

为了保证电力系统安全经济运行,必须对电力设备的运行情况进行监视和测量.但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的高电压和大电流按比例变换成低电压和小电流,供给测量仪表和保护装置使用。执行这些变换任务的设备,最常见的就是我们通常所说的互感器.进行电压转换的是电压互感器( potential transformer),简称PT。而进行电流转换的互感器为电流互感器(current transformer),简称为CT。

电流互感器的作用

1、将很大的一次电流转变为标准的5安培;2、为测量装置和继电保护的线圈提供电流;3、对一次设备和二次设备隔离

电压互感器的作用

把高电压按比例关系变换成100V或更低等级的标准二次电压供保护、计量、仪表装置使用。同时，溶解氧测定仪使用电压互感器可以将高电压与电气工作人员隔离。

电流、电压过热传感器一般有以下原因

1 因内、外接头松动一次过负荷或二次开路造成过热。

2 因铁芯或零件松动电场屏蔽不当，二次开路或电位悬浮末屏开路及绝缘损坏造成过热。

3 产品质量不好：如果由于产品本身绝缘、铁芯叠片及绕制工艺不过关等均可使电压互感器发热过量使绝缘长期处于高温下运行从而导致绝缘加速老化形成恶性循环。

4 过载、三相不平衡、谐振造成PT内部绕组发热增加尤其是在电压高于PT额定电压情况下PT内部发热更加严重。

红外热像仪一般有以下几种应用

a)检测因接头连接不良螺栓垫圈未压紧或过紧造成的过热。

b)电流互感器、电压互感器因漏油会造成缺油或假油位。由于油面上下介质热物性参数差异较大会在设备外表面产生与油位对应的明显温度梯度也可以用红外检测方法发现。

c)检测设备由于过热/三相不平衡/谐振引起的局部过热。

d)检测由于铁芯质量不佳或片间局部绝缘破损，引起的铁芯局部过热。

2 Fluke已申请专利的IR-Fusion技术除了拍摄红外图像外还同时捕获一幅数字照片将其融合在一起有助于识别和定位故障从而能够在第一时间正确的修复故障。

3 Fluke Ti系列热像仪配备了功能强大的软件用于存储和分析热图像并生成专业报告。通过该软件可以对存储在从热像仪下载的图像中发射率、反射温度补偿以及调色板等关键参数进行调节而这些都可以在办公室进行提高了检查的安全性和方便性。
