DPO3032 数字荧光示波器 详细资料：
带宽：100MHz，双通道，采样率：2.5GS/s
☉在所有通道上提供
5M
样点记录长度
☉“波形巡检”功能提供了前所未有的波形分析效率
☉I2C
、SPI、CAN、RS232串行总线触发和分析
☉
9英寸
WVGA宽屏彩色显示器
☉USB接口
☉内置以太网口
DPO3032 技术参数 |
垂直系统 |
DPO3012 |
DPO3014 |
DPO3032 |
DPO3034 |
DPO3052 |
DPO3054 |
输入通道数量 |
2 |
4 |
2 |
4 |
2 |
4 |
模拟带宽(-3dB) |
100MHz |
100MHz |
300MHz |
300MHz |
500MHz |
500MHz |
计算上升时间5mV/div(典型值) |
3.5ns |
3.5ns |
1.17ns |
1.17ns |
700ps |
700ps |
硬件带宽极限 |
20MHz或150MHz |
输入耦合 |
AC、DC、GND |
输入阻抗 |
1MΩ±1%，麦科信 示波器，75Ω±1%，50Ω±1% |
输入灵敏度范围，
1M
Ω |
1mV/div-10V/div |
输入灵敏度范围，75Ω，50Ω |
1mV/div-1V/div |
垂直分辨率 |
8位(采用Hi-Res时11位) |
最大输入电压，
1M
Ω |
300VRMS，峰值≤±450V |
最大输入电压，75Ω，50Ω |
5VRMS，峰值≤±20V |
DC增益精度 |
±1.5%，偏置设为0V |
偏置范围 |
1MΩ |
75Ω，50Ω |
1mV/div～99.5mV/div |
±1V |
±1V |
100mV/div～995mV/div |
±10V |
±5V |
1V/div |
±100V |
±5V |
1.01V/div～10V/div |
±100V |
NA |
通道到通道隔离度(任何两条垂直标度相等的通道) |
在≤100MHz时≥100：1，示波器使用方法，＞100MHz到额定带宽时≥30：1 |
泰克示波器 DPO3000系列主要特点与优点
－标配
5M
的记录长度，且不受其它指标影响。
－在所有通道上提供高达2.5GS/s的采样率，准确地表示信号。
－I
2C
，SPI，RS-232/422/485/UART，CAN和LIN串行触发和分析选项。
－WaveInspector®控制功能，轻松搜索和导航长存储器。
－9英寸大型WVGA宽屏显示器，可以查看更多的屏幕上水平数据。
－PC连接和USB海量存储，泰克示波器价格，简便地传送和存档信息。

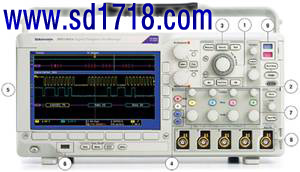

1、缩放/卷动－缩放和卷动专用的前面板控制功能。内部旋钮控制着缩放系数，外环调整则在波形中卷动缩放框。波形搜索变得前所未有的简便。
2、标记－想标记波形、以备以后参考或在感兴趣的事件之间迅速导航？只需按SetMark按钮，把“bookmarks”(书签)放在波形上。使用←和→按钮，导航通过用户标记，搜索生成的标记。
3、搜索－厌倦了无休无止地在当前示波器上旋转水平位置旋钮，以便找到要寻找的事件 您可以使用DPO3000强大的搜索功能，根据用户指定的标准找到和标记所有发生的事件。搜索类型包括边沿、脉宽、短脉冲、逻辑、建立时间和保持时间、上升时间/下降时间及I
2C
、SPI、CAN、LIN和RS-232/422/485/UART数据包成分。
4、串行总线－触发包级内容，查看作为总线采集的数据，并把所有数据包解码成十六进制或二进制，搜索采集的数据，找到特定数据包成分，甚至查看以表格形式解码的所有数据包，这在很大程度上与逻辑分析仪上看到的内容类似。支持的串行标准数据包括I
2C
、SPI、CAN、LIN和RS-232/422/485/UART数据包内容。
5、极好的显示器－DPO3000系列采用9英寸(
229mm
)宽屏高分辨率(800x480-WVGA)显示器。
6、USB－使用前面板USB端口，简单方便地存储屏幕快照、波形数据和示波器设置。后面板上提供了另一个USB主机端口，用来连接外设，同时还提供了一个USB设备端口，可以使用USBTMC控制仪器。
7、垂直控制功能－每条通道旋钮垂直控制功能提供了简单直观的操作能力。您不必再在全部四条通道中共享一套垂直控制功能！
8、TekVPI®－新的TekVPI探头接口可以直接连接电流探头，直观地控制补偿框，遥控探头设置，在示波器和探头之间更加智能地通信。
9、选配应用模块－通过增加串行总线触发和解码或HDTV和自定义视频触发，专用模块可以简便地扩展示波器的使用范围。
-DPO3AUTO－汽车总线串行触发和解码，支持CAN和LIN总线。
-DPO3COMP－计算机总线串行触发和解码，支持RS-232/422/485/UART总线。
-DPO3EMBD－嵌入式总线串行触发和解码，支持I
2C
和SPI总线。
-DPO3VID－HDTV和自定义视频触发。
订购信息
DPO3000系列
DPO3012 100MHz，2.5GS/s，
5M
记录长度，2通道数字荧光示波器
DPO3014 100MHz，2.5GS/s，
5M
记录长度，4通道数字荧光示波器
DPO3032 300MHz，手持示波器品牌，2.5GS/s，
5M
记录长度，2通道数字荧光示波器
DPO3034 300MHz，2.5GS/s，
5M
记录长度，4通道数字荧光示波器
DPO3052 500MHz，2.5GS/s，脉冲示波器，
5M
记录长度，2通道数字荧光示波器
DPO3054 500MHz，2.5GS/s，
5M
记录长度，4通道数字荧光示波器
选配应用模块
DPO3AUTO－汽车串行触发和分析模块。支持CAN和LIN总线数据包级信息触发，并提供一系列工具：如信号数字视图、总线视图、数据包解码、搜索工具和带有时标信息的数据包解码表。
DPO3EMBD－嵌入式串行触发和分析模块。在I2C
和SPI总线数据包级信息及分析工具上触发采集，泰克示波器探头，如带有时戳信息的信号的数字视图、总线视图、数据包解码、搜索工具和数据包解码表。
DPO3COMP－计算机串行触发和分析模块。可以在RS-232/422/485/UART总线上触发分组级信息，手持示波器，并提供多个分析工具，如信号数字视图、总线视图、分组解码、搜索工具及带时戳信息的分组解码表。
DPO3VID－HDTV和自定义(非标准)视频触发模块。
标准附件：
每通道一只P
6139A
500MHz，无源探头，前面保护罩(200-5052-xx)，中文用户手册，文档光盘(063-4104-xx)，OpenChoice®Desktop软件，示波器的使用步骤，NILabVIEWSignalExpressTM泰克版LE软件，可溯源国家计量学会和ISO9001质量体系认证的校准证明，电源线，配套包(016-2008-xx)，三年保修。
服务选项
选项C3－三年校准服务。
选项C5－五年校准服务。
选项D1－校准数据报告。
选项D3－三年校准数据报告(要求选项C3)。
选项D5－五年校准数据报告(要求选项C5)。
选项R5－五年维修服务(包括保修)。
推荐探头
TAP1500－1.5GHzTekVPI®有源探头。
TDP0500－500MHzTekVPI差分探头，±42V差分输入电压。
TDP1000－1GHzTekVPI差分探头，±42V差分输入电压。
TCP0030－120MHzTekVPI
30A
AC/DC电流探头。
TCP0150－20MHzTekVPI150AAC/DC电流探头。
TCPA300/400*2－电流测量系统。
P5205*2－1.3kV，100MHz高压差分探头。
OIDP50－5.6kV，50MHz高压差分探头
P5210*2－5.6kV，50MHz高压差分探头。
OIDP100－5.6kV，100MHz高压差分探头
P5100*2－2.5kV，示波器参数，100X高压无源探头。
OIHVP15HF－50MHz，示波器的使用，1000X高压探头
ADA
400A*2－100X，10X，1X，0.1X高增益差分放大器。
推荐附件
维修手册－订购071-2422-xx(仅英文)。
SIGEXPTE－NILabVIEWSignalExpress泰克版软件。
TPA-BNC－TekVPI到Tek探头TMBNC接头适配器。
TekVPI®外部电源-订购119-7465-xx。
TEK-USB-488－GPIB到仪器USB适配器。
软手提箱－订购ACD4000。
机架安装套件－订购RMD3000。
保修:
美国泰克公司三年保修，涵盖所有部件和人力，不包括探头。
*1示波器保修和服务不适用于探头和附件。如需独特的保修和校准条件，请参阅每种探头和附件型号的技术数据。
*2要求TekVPI®到Tek探头BNC适配器(TPA-BNC)。
