当前位置:首页 > 产品中心 > 电子电工 > 信号发生器

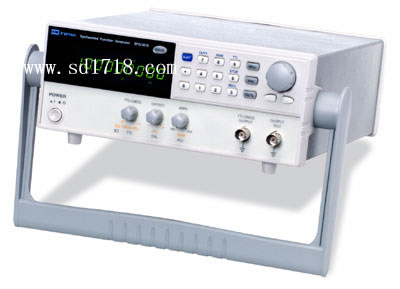

数位合成函数信号产生器
品 牌:台湾固纬GWINSTEK
型 号:SFG-2004
市场价:
促销价:
主要技术指标:频率范围:0.1Hz~4MHz

主输出

频率范围(正弦波 ,方波) 0.1Hz~4MHz
频率范围(三角波 ) 0.1Hz~1MHz
解析度 0.1Hz
频率稳定度 ± 20 ppm
频率准确度 ± 20 ppm
长时间准确度 ± 5 ppm / year
波形种类 正弦波, 方波, 三角波
输出振幅 10Vpp(含 50Ω负载)
振幅对频率平坦度(相对于1kHz正弦波) <± 0.3dB,0.1Hz~1MHz; <± 0.5dB,1MHz~4MHz; <± 2dB, 4MHz~10MHz
输出阻抗 50Ω±10%
输出衰减器 -20dB±1dB×2
直流抵补范围 <-5V~>+5V(含 50Ω负载)
周期比调整范围 20% to 80% below 1MHz (方波才有)
周期比解析度 1%
频率显示器 9位数LED 显示

正弦波

谐波失真 -55dBc,0.1Hz~200kHz; -40dBc,0.2MHz~4MHz; -30dBc,4MHz~10MHz
(此为输出准位最大值到十分之一值之规格且TTL/CMOS OFF)

三角波

线性度 ≧98%,0.1Hz~100kHz;≧95%,100kHz~1MHz

方波

对称性 ± 1% of period +4ns to 0.1Hz~100kHz
上升及下降时间 : ≦25ns在最大输出时 (含 50Ω负载)

CMOS 输出

输出准位
4Vpp±1Vpp~14.5Vpp±0.5Vpp 可调整 ; 上升及下降时间 : ≦120ns

TTL 输出

输出准位 ≧3Vpp ; 输出推力 : 20 TTL load ; 上升及下降时间 : ≦25ns
记忆储存
储存及呼叫功能 10 组设定记忆
输入电源 AC115V, 230V±15%, 50/60Hz

附件

操作手册×1
电源线×1
GTL-101×1
外观尺寸 107(W)×266(H)×293(D) m/m
Approx. 3.1kg
