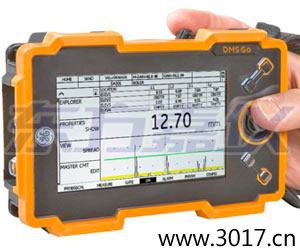

超声波测厚仪
品 牌:美国GE
型 号:DMS Go
市场价:
促销价:
主要技术指标:多种测量模式:A 扫描、厚度、B 扫描、最小/最大、温差范围

GE检测技术公司的DMS Go是高端测厚仪,集成创新的、易于使用的用户界面和强大的数据管理功能,能够提供准确,可靠和全面的厚度检测数据。它适用的范围非常广泛,如石油和天然气工业和发电工业的腐蚀测量。

DMS Go使用的操作系统平台与便携式探伤仪相同。具备这个简单的软件,您的DMS Go便可以受益于所有USM Go功能,奥林巴斯超声波测厚仪,并执行先进的测试检测任务。


创建您自己的仪器!

各种升级方案可供选择。任意选择USM Go选项,并将添加到您的DMS Go组件。


规格:

显示

类型 WVGA彩色液晶显示屏与LED背光可调
有效面积 宽:108毫米(4.25英寸)
高:64.8毫米(2.55英寸)
屏幕对角线 5.0"
像素分辨率 宽x高:800 X 480像素

环境

语言

英语、德语、法语、西班牙语、中文和日文

尺寸

175毫米×111毫米×50毫米(6.8英寸×4.3英寸×1.9英寸)

重量

870克(1.9磅),含电池

温度冲击(存储) 3 个周期:-20°C(-4°F)到60°C(140°F)时,超声波测厚仪测量范围,4小时;60°C(140°F)时,4小时;
在5分钟内过渡
MIL-STD-810E 方法 503.4, 程序 II
振动 MIL-STD-810E 方法 514.5, 程序 I, 附件 C, 图6,常规暴露:每轴1小时
冲击 每轴6圈,15克,11毫秒半正弦波,MIL-STD-810E 方法 516.5 程序 I
松散货物(集装箱运输) MIL-STD-810E, 方法 514.5,程序 II
运输跌落(打包以便运输) MIL-STD-810E, 方法 516.5,程序 IV, 26 滴
操作温度范围 0°C 到 55°C (32 到 131°F)
存储温度范围 -20°C 到 60°C (-4 到 140 °F)带电池,24小时
防尘/防水 符合IEC 529关于IP67分类的规定
危险环境
工作
MIL-STD-810E,方法511.3,程序1定义的安全操作

合规性

EMC/EMI EN 55011 & EN61000-6-2:2001
超声波 EN 15317, EN12668 , ASTM-E1324, ASTM-E317

I/O连接器

感测器

双Lemo 00(同轴电缆)

微型USB
电源和TTL报警输出

电源

电池类型

锂离子电池

操作时间

典型的DMS Go至少连续运行8小时

板载充电
胱板充电,带可选的适配器
电池剩余量表指示剩余的操作时间
充电器 “通用”交流(100-240伏,,50-60赫兹)符合CCC、CE、UL、
CSA和PSE的要求

单位

测量范围

钢铁为0.40毫米到650毫米(0.010英寸25.00英寸),标准操作,取决于
探头、材料和表面

数字显示屏分辨率

0.01毫米或0.1毫米(0.001英寸或0.01英寸),在整个测量范围内可选

材料声速范围

250到16,000米/秒(0.0098英寸0.6299英寸/秒)

单位 毫米或英寸
测量技术 使用零交叉技术单元IP,测量所有首次回波/单元多回波/双元IP到首次回波/双元多回波
测量技术 (仅DMS Go TC) 涂层及材料同时测量TopCoat (专利号6,035,717)和Auto-V
测量显示模式 温度校正的厚度
厚度和大型A-扫描显示屏
B 扫描
最小/最大捕捉
温差范围
校准 单点,双点
自动或手动板载和脱板调零
自动V型路径校正
更新速率 32赫兹最小/最大捕捉模式和B扫描显示模式
标准模式的4赫兹或8赫兹或16赫兹(可选)
接收器 110 dB动态范围
自动与手动增益控制(由用户设置)
高、低、自动增益限制
脉冲发生器 方波、脉冲宽度和电压(120伏或250伏),超声波测厚仪操作规程,自动匹配探头
内存 含2GB的SD卡。最多可以使用16GB的记忆卡
数据导出为PDF、XML、CSV、DAT格式。JPEG桌面拷贝
数据记录器 每个文件10万个读数。SD卡可存储多个文件
文件格式 带DR选项的仪器有6种文件格式可选(基础仪器有3种文件格式)
附件 每个测量点插入2x2到9x9MicroGrid
每个文件格式1到16个用户可定义的注释,每个测量点不超过16个字母数字字符
A 扫描
B 扫描

软件

UltraMATE Lite

简单的数据管理方案,用于传输测量数据文件到个人电脑,包括将数据集成到Windows程序

UltraMATE

扩展的数据管理方案,测试数据管理,并输入文件注释,以便以图形方式显示和打印测量数据。

软件开发套件

可以集成到其他应用软件


特色:

DMS Go系列/可升级

DMS Go可以升级,包括其众多的特性/功能。特性/功能也可以稍后添加。参见以下DMS Go系列图表。


涂层及材料同时测量(TOPCOAT)技术支持

凭借获得专利的‘涂层及材料同时测量’方法,我们已经能够通过油漆涂层优化腐蚀测量:该方法可以测量底面显示严重腐蚀的材料,而且,凭借高增益功能,连最小的凹点也可以检测到。油漆涂层和基本金属可以同一次测量过程中测量,并同时显示。


自动声速(Auto-V)

如果您的组件带有涂层,那么可以使用自动速度(Auto-V)功能。这是一个常规的简化版厚度测量,因此,也是一个独特的方法。Auto-V甚到可 以测量部件的厚度与未知材料的速度。这样,您无需任何额外的校准和校准标准,即可测量不同的无涂层材料。测量时,也无需知道材料的速度 - 以前的缺点不复存在。



坚固的结构

  • 坚固的模压橡胶外壳可以承受最恶劣的环境,并显著减少停机时间。
  • IP67浸入测试(P67/IEC529 - 防尘/防水滴,日照超声波测厚仪代理商,符合IEC529关于IP67分类的规定)
  • 坠落测试(514.5 程序 II; 516.5 程序 IV)
  • 振动测试(Mil-Std-810F; 514.5-5 程序 I, 附件 C)


人体工程学


DMS Go超声波测厚仪符合人体工程学设计,重量轻,青岛超声波测厚仪价格,体积小,易于在最苛刻的检测环境中使用。

  • 用于难以进入地区时,可以最小化外壳尺寸
  • 优化的显示尺寸,提高可读性和回波分离
  • 安全的手动操作
  • 重量轻(870克/1.9镑)
  • 集成支架
  • 可使用普通的摄像机和工业三脚架
  • 主要的拇指控制:增益、自由定义键
  • “翻转”功能允许惯用左手和惯用右手的人都可以自如地使用仪器。


高性能厚度测量

  • 凭借零交叉测量技术的高测量稳定性和可靠性。
  • 自动增益控制,重复性好,可进行腐蚀监测
  • 内置温度补偿算法,可准确测量的温度高达540°C(1000°F)。
  • ,多种校准方式及归零设置保证测量数据的重复性,超声波测厚仪的用途,含:
    • 2点校准。
    • 1点校准,手动块上归零
    • 1点校准,每次测量自动归零(耦合)
    • 1点校准,在空中用户归零(非耦合)
  • 各应用有多种测量模式,包括:
    • A 扫描
    • 厚度
    • B 扫描
    • 最小/最大
    • 温差范围
  • 支持多种标准探头,支持几乎所有具备自定义探头设置功能的探头
  • 能够在恶劣的环境中工作,密封性符合IP67


大容量数据记录器,可兼容强大的数据管理系统

DMS Go提供强大的数据记录和数据管理能力,以满足最急需的厚度测量和腐蚀检测要求。主要功能包括:

  • 强大的板载数据记录器,可记录上千个读数,并允许存储A扫描、B扫描和MicroGRID附件的厚度读数。
  • 可以使用预设置功能(线性、网格、锅炉),自定义功能(自定义的线性,自定义的网格)或先进的(UltraMATE的3D和4D)文件结构功能管理数据。
  • 可以使用行业标准的可移动16GB SD卡传输数据。
  • 配备USB端口,允许仪器与PC机连接,如果首选为无需驱动,则与所有Windows版本兼容。
  • 可以导出为不同的文件格式(XLS、HTML、DAT、CSV、PDF…),易于集成用户数据管理软件和用户的质量控制系统。
  • 与UltraMATE和UltraMATE lite数据管理程序兼容,便于数据的全面分析和存档。
  • 使用由光盘提供的GEsoftware开发工具包,数据记录器文件可与其他第三方软件程序连接。


智能存储和管理

DMS 2板载数据记录器使所有选项为您提供最新的文档和现代数据管理:

  • 内存容量为150,000个读数和1,100 A-或B-扫描(可扩展)
  • 8个不同的文件结构的弹性测量任务安排 - 根据最经常遇到的测量点进行安排。
  • 随后的文件中的读数插入/缺失
  • 每个测量位置的其他信息存储:探头、材料的速度、日期、时间、校准等
  • 随时可以访问64个字符的注释行。
  • 微网格:在2×2到9×9网格,在使用该功能的测试过程中的每个测量点,随时最多可以插入81个读数。这样便可以分析关键测量点附近的读数。


连接性

标准的USB连接允许从探伤仪上下载数据,作进一步分析或存储。该仪器是标准2GB的SD记忆卡(最多可存储16GB)。

报告以JPEG或BMP格式生成,所以不需要专门的阅读软件。

简单的机载数据记录器收集和保存厚度测量数据。



可视化演示

  • 控制和导航
  • 校准和测量
  • 创建和使用数据记录文件




应用:

DMS Go高端测厚仪适合于各种厚度测量应用,尤其是腐蚀测量/监测,即使在高温下和零件有涂层的情况下,希玛超声波测厚仪,检测结果依然十分可靠。


典型的检测


  • 检测石油和天然气行业管材、压力容器和储存罐的腐蚀情况。
  • 检测炼油厂和发电厂的复杂几何形状的管材。
  • 奥氏体材料的厚度测量。
  • 透过厚厚的油漆涂层测量剩余壁厚。
  • 高衰减铸件检测
  • 航空航天领域的维修检测
  • 使用特殊探头OSS-10通过测量锅炉管和氧化物监测发电锅炉的效率。
  • 可选的应用软件包括:
    • 涂层及材料同时测量技术,可以测量涂层以及金属厚度。
    • Auto-V - 可以在声速未知的情况下,测量部件的厚度,无需参考块。


外部腐蚀的零件测量

DMS Go系列的各种厚度传感器,超声波测厚仪百科,如可用于高温环境的传感器,可满足各种应用。






探头

探头 应用 零件编号 电缆 范围毫米(钢) 范围英寸(钢) 温度范围 频率 接触点直径
最小值 最大值 最小值 最大值
DA301 一般用途 151822 KBA533或DA231 1.25 200 0.05 8 -20 到 +60°C / 0 到 140°F 5兆赫 12.1毫米/0.475英寸
DA303 高穿透性 151823 KBA533或DA231 5 300 0.2 12 -20 到 +60°C / 0 到 140°F 2兆赫 16.1毫米/0.635英寸
DA312 较薄材料 151824 KBA533或DA231 0.6 50 0.025 2 -20 到 +60°C / 0 到 140°F 10兆赫 7.6毫米/0.3英寸
DA501 一般用于 - 高灵敏度 1258820 KBA533或DA231 1 200 0.04 8 -10 到 70°C / 14 到 71.11°C 5兆赫 12.1毫米/0.475英寸
DA503 高渗透率 - 高灵敏度 1258827 KBA533或DA231 5 300 0.2 12 -10 到 70°C / 14 到 71.11°C 2兆赫 16.1毫米/0.635英寸
DA507 一般用于 - 优化透过涂层测量 1347128 封装的 2.5 300 0.1 12 -20 到 +60°C / 0 到 140°F 5兆赫 18毫米/0.685英寸
DA512EN 较薄材料 - 高灵敏度难关- 指尖 1025336 封装的 0.8 60 0.03 2.5 -10 到 70°C / 14 到 71.11°C 7.5兆赫 7.5毫米/0.296英寸
DA590EN 高温 - 连续测量 162536 C120 或 C123 2.5 125 0.1 12 0 到 +200°C / 32 到 400°F 5兆赫 12.1毫米/0.475英寸
DA590EN 高温 - 间断测量 162536 C120 或 C123 2.5 125 0.1 12 +200 到 +540°C / 400 到 537.78°C 5兆赫 12.1毫米/0.475英寸
FH2E 高灵敏度 - 指尖 162571 封装的 0.75 50 0.03 2 -20 到 +60°C / 0 到 140°F 7.55兆赫 9.6毫米/0.38英寸
FH2E-D 高灵敏度指尖 - 对话 162573 封装的 0.75 50 0.03 2 -20 到 +60°C / 0 到 140°F 7.55兆赫 9.6毫米/0.38英寸
TC560 TopCOAT / Auto-V - 涂层范围 162550 KBA532 或 KBA531TC 0 2 0 0.08 -20 到 +60°C / 0 到 140°F 5兆赫 15.9毫米/.675英寸
TC560 TopCOAT / Auto-V - 材料范围 162550 KBA532 或 KBA531TC 1.5 200 0.06 8 -20 到 +60°C / 0 到 140°F 5兆赫 15.9毫米/0.675英寸
A2DFR 高分辨率延迟线 162530 C-022 或 CL331 0.25 10 0.01 0.4 -10 到 +50°C / 14 到 48.89°C 15兆赫 7.6毫米/0.3英寸
CA211A 标准接触 162541 C-022 或 CL331 2 400 0.08 16 -10 到 +50°C / 14 到 48.89°C 5兆赫 19.1毫米/0.75英寸
OSS-10 氧化铁皮 - 范围依据应用 169618 C-022 或 CL331 -10 到 +50°C / 14 到 48.89°C 10兆赫 7.6毫米/0.3英寸

注意:

  • DA590实际温度范围取决于表面状况和耦合剂。
  • 依据GE说明卡,DA590温度循环要求表面温度高于200°C(400°F)。
  • 支持大多数对话探头。有关应用规格,请参见探头文档。
  • 探头规格如有更改,恕不提前通知。

电缆

名称 说明 零件编号
DA301 探头电缆,双-Lemo00到双-Lemo00, 1.2米(4英尺) 163587
DA231 探头电缆,双-Lemo00到双-Lemo00, 1.5米(5英尺) 151693
KBA531TC 探头电缆,双Lemo00到Microdot 10/32和12/32,超声波测厚仪使用方法,1.2米(4英尺),带启动 163618
KBA532 探头电缆,双Lemo00到Microdot 10/32和12/32,1.8米(6英尺),不带启动 163620
C-120 DA590探头电缆,超声波测厚仪技术指标,无铠装外壳,1.2米(4英尺) 1260306
C-123 DA590探头电缆,带铠装外壳,1.2米(4英尺) 163647
C-022 探头电缆,直型Lemo00到Microdot,1.8米(6英尺) 136374
CL331 探头电缆,直型Lemo00到Microdot 311786

附件

说明 零件编号
符合人体工程学的套件(胸式安全带、腕带、皮带夹) 1312444
胸式安全带 1254633
带件 1254634
腕带 1312406
锂离子电池 1255323
锂离子电池充电器/交流电源供应器 1255477
锂离子电池的外接电池充电器适配器 1255324
USB 线 1260193
SD记忆卡(2GB) 1255478
SD卡到UBS的读卡器 1002866
运输箱 1256799
重型、带锁的、运输便携箱 115737
清晰,生动的保护屏图片标注 1305847
