当前位置:首页 > 产品中心 > 无损检测仪器 > 超声波探伤仪

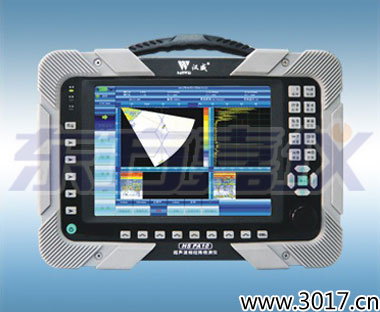

相控阵超声波检测仪
品 牌:武汉中科
型 号:HS PA10
市场价:
促销价:
主要技术指标:系统带宽:0.5-15MHz(-3dB)
数字化频率:105MHz  10bit

相控阵超声波检测仪HS PA10 特点优点:

● 图像分辨率高(1024×768像素,图像显示更细腻,缺陷定位、定量精度更高)

● 高达60Hz 扇形显示刷新率,图形动态效果更佳

● 同步发射接收,超声探伤仪使用说明书,实时A、C、D、S、L记录成像

● 全角度的DAC曲线,超声波探伤仪检定,不限点数的DAC曲线制作及补偿功能

● 延时线精度1ns,聚焦性能更好,氩电联焊管道探伤规范,全程动态聚焦

● 发射电压最高达300V(大功率发射强度领先国内外产品)

● 高增益调节范围(数字增益30dB,模拟增益80dB)

● 具备高度闸门、声程闸门自动报警功能,缺陷判别更快捷

● 支持模块扩展,超声波探伤仪探头价格,可扩展4对TOFD通道及PE多通道

● 具备多种工件检测模拟功能

(适用于平板焊缝、“T”型焊缝、角接焊缝、管道焊缝、锻件、板材等工件检测)

● 支持编码器全程扫查记录

● 重量轻,轴承套圈 探伤,体积小,携带方便,外型美观


相控阵超声波检测仪HS PA10 技术参数:

显示屏尺寸:8.4英寸

显示屏分辩率:1024×768

数据存储:内部16GB ,外接USB存储

扩展接口:USB2.0×4,10M/100M LAN×1,金属超声波探伤仪价格,VGA×1

供电方式:24V交流适配器,14.8V锂电池

工作时间:4小时

重量:4.8Kg

尺寸:300×215×123(mm)

编码器接口:+5V TTL电平

扫查图像:A/C/D/S/L

系统带宽:0.5-15MHz(-3dB)

数字化频率:105MHz  10bit

重复频率:1.6KHz-4.6KHz

S扫刷新率:最高可达60Hz

延时线精度:1ns

DAC:不限点

TCG:不限点

检波方式:正检波,负检波,全检波,超声波探伤仪设计,射频波

发射延时范围:0-20us

接收延时范围:0-20us

发射电压:50V-300V

脉冲宽度:30ns-1000ns,(步进10ns)

脉冲激发方式:负方波

增益范围:模拟增益0--80 dB,武汉中科汉威有限公司,数字增益0--30 dB

增益步进:模拟增益 0.1 dB,相控阵探伤仪,数字增益 6 dB

聚焦:发射单点聚焦,非金属探伤仪,接收动态聚焦

支持扩展模式:支持模块扩展(可扩展4对TOFD通道及PE多通道)


HS PA10相控阵超声波检测仪说明书PDF


  武汉中科创新技术股份有限公司,简称“中科创新”,是中国科学院下属的科技型企业,公司注册前是中科院武汉物理所超声检测研究室,具有多年的研究经验和产品制造经验,现已是具有国际先进水准的专业从事超声波检测仪、电磁检测仪、涡流检测仪、超声自动化成套设备的开发、制造、技术支持与服务的旗舰型公司。

  武汉中科创新技术股份有限公司自二十世纪八十年代率先研发数字式超声波探伤仪填补国内空白以来,一直致力于高新技术产业化的发展,逐渐形成了具有国内一流品牌的便携式数字超声波探伤仪、手持式数字超声波探伤仪、记录本式数字真彩超声波探伤仪、空军系统专用数字超声波探伤仪、铁路系统专用数字超声波探伤仪,台式、分体式多功能多通道数字超声波自动探伤系统等多元化不同超声检测的产品。公司拥有一流的科技开发和生产实力的队伍,从而保证了各种产品具有独立的自主知识产权,使产品的各项性能和技术指标均达到国际水平,领先国内水平。更因为在产品技术上的先进性、品质因素上的卓越可靠性,使公司得以保持良好的市场活力,产品广泛被应用到锅炉、压力容器、航空、航天、电力、石油、化工、管道、军工、船舶、汽车、冶金、钢构、铁路、高校等各行业的制造、生产、质控环节上,受到了一致的好评,实现了良好的经济效益和社会效益。

  武汉中科创新技术股份有限公司在发展中不断壮大,通过了GB/T19001-2000标准质量体系的认(0503Q10047ROS),先后获得中国科学院和国家科技进步奖,产品得到了国家原劳动部、原电力部、石油天然气总公司、铁道部、解放军空军司令部装备部、国家质量技术监督局、航天技术总公司等部委的热忱推荐和大力推广。多年来连续被国家经贸委评为1998、1999、2000、2002年度国内新产品;科技部列为超声仪器行业独家1997年国家级重点火炬计划项目(国科火字96103)实施单位;也是数字式超声波仪器行业唯一通过国家质量技术监督局计量器具型式批准的国家级产品(国监局98№:2)。专用数字超声仪器通过铁道部车辆局技术评审(量设1997),被列为铁道部机务系统专用定型产品;通过空军司令部技术成果鉴定(鉴字61068号),并获军内成果二等奖。公司新近研制开发的“ABTMI-1型多功能超声波探伤设备和检测方法”项目以通过国家质检监督检疫局所组织的科学技术成果鉴定。正在研制的新项目便携式TOFD检测仪,目前已经全面掌握TOFD技术并积累了大量的现场数据,TOFD技术实现的硬件部分面临的是实验阶段。便携式TOFD检测仪及提出的检测技术能完善探伤标准、探伤检测工艺,为企业和在检验单位提供在用压力容器压力管道稳定生产的技术服务,同时产生明显的经济效益。更主要的是由于解决了检验检测中的技术难题,切实保证在用压力容器管道的安全运行,具有极为明显的社会效益。

  在实践应用中,经过行业培训管理机构及专家的认真评审,北京市特种设备无损检测人员资格考核委员会已购买我公司一批仪器,用于专业人员考核使用仪器,湖北省、湖南省、广东省、山东省、辽宁省、河南省、重庆市、陕西省、新疆、北京市、天津市、河北省等省市的Ⅱ级无损检测人员取证、复证培训班指定专用数字超声波仪器厂商;全国电力无损检测人员取证、换证指定专用数字超声波仪器厂商;全国特种设备无损检测人员Ⅲ级复试培训班指定示范数字超声波仪器厂商,并深受专家及使用人员一致好评。

  公司提供技术咨询、技术培训、仪器性能欧标检定、市场营销和售后服务一体化的服务体系。本着"科技领先,诚信为本,优质高效,进取创新"的经营管理理念,以成为国内国际数字超声专业一流的高科技公司为目标,愿与无损检测界专家和其他社会各界朋友诚信合作,共同推动无损检测界检测设备技术的新发展!
