molsticS,molstic-S 音速喷嘴流量元件安装台,型号:molstic-S,品牌:美国福禄克FLUKE,molstic-S 音速喷嘴流量元件安装台价格报价

针对 molbloc-S 质量流量元件

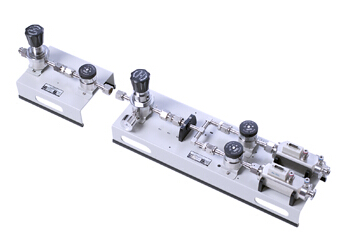

molstic-S™ 为 molbloc-S® 质量流量元件的实际安装问题提供了工程解决方案，用以连接供气、调节压力并连接受测设备。1/4 英寸 molstic-S 中所含带的过滤器可保护小型 molbloc-S 元件免受污染。最高品质的部件已集成在紧凑式设备总成之内，确保最优化的 molbloc/molbox™ 性能。

单通道 molstic-S 设计用于配合单个 molstic-S 元件。双通道模式允许两个 molbloc-S 同时装配，方便在测试过程使用两种范围而无需更换硬件。此外，两个 molbloc-S 元件的输出口还可使用下游T型件（部件号 401884）来平行对接，进而在使用双通道 molbox1+ 时可获得额外的流量范围性能。

它的模块化设计最主要的优势在于 molstic-S 可用于测试处在上游或下游位置的设备。可选的可调节 DUT 支架（部件号 401934）能够配合大型无法安装于 molstic-S 上的 DUT 使用。

molstic-S 可选用 1/2 英寸或 1/4 英寸的系统对接尺寸。1/4 英寸尺寸专用于针对 1E2-S 的 molbloc-S 元件，而 1/2 英寸尺寸则用于 2E2-S 至 2E3-S 的元件。所有 molstic-S 平台均包含一体化流量关闭/计量阀。这能方便系统漏气测试并提供了全新的流量控制方式（如 DUT 类型所需）。可选的高分辨率调节阀套件可与 1/4 in 的 molstic-S 结合使用，以便获得更好的流量控制能力。

molstic-S 使用说明

因为 molbloc-S 是在极端流量范围下工作的，因此为了控制流量，，必须在 molbloc-S 上游安装带有流量控制功能的测试设备。

在常压下进行测量的设备通常会安装在 molbloc-S 的下游位置。molbloc-S 的模块化设计主要为了提供灵活性。

入口供气压力调节对于保护 molbox 压力变送器而言十分重要。因此，建议将仅为 molstic-S 供气的 molstic 安装在具有流量控制功能的测试设备上游，而后在校准常压工作的设备时将减压调节器选件安装在 molstic-S 之上。可选的背压调节器可安装在 molstic-S 之上来控制上游 DUT 的下游压力。

尺寸
molstic-S	A	B	C	D	E
molstic-S单体，1/4 in	103.5 mm (4 in)	182 mm (7 in)	590 mm (23 in)	—	600 mm (23.6 in)
molstic-S单体，1/2 in	103.5 mm (4 in)	182 mm (7 in)	590 mm (23 in)	—	600 mm (23.6 in)
molstic-S双体，1/4 in	103.5 mm (4 in)	182 mm (7 in)	590 mm (23 in)	84 mm (3.3 in)	600 mm (23.6 in)
molstic-S双体，1/2 in	103.5 mm (4 in)	182 mm (7 in)	590 mm (23 in)	84 mm (3.3 in)	600 mm (23.6 in)
双体，1/4 in，带调节器与T型件	103.5 mm (4 in)	182 mm (7 in)	590 mm (23 in)	84 mm (3.3 in)	750 mm (29.5 in)
双体，1/2 in，带调节器与T型件	103.5 mm (4 in)	182 mm (7 in)	590 mm (23 in)	84 mm (3.3 in)	875 mm (34.5 in)
单体，1/4 in，带计量阀	103.5 mm (4 in)	182 mm (7 in)	590 mm (23 in)	—	600 mm (23.6 in)
双体，1/4带计量阀与T型件	103.5 mm (4 in)	182 mm (7 in)	590 mm (23 in)	84 mm (3.3 in)	875 mm (34.5 in)
仅供气，1/4 in	103.5 mm (4 in)	182 mm (7 in)	232 mm (09 in)	—	280 mm (11.0 in)
仅供气，1/2	103.5 mm (4 in)	182 mm (7 in)	232 mm (09 in)	—	471 mm (18.5 in)

配置说明

· 每一个 molstic-S 都包含有 50 厘米（20 英寸）的透明 PFA 管件，用于提供针对受测设备(DUT)和进口供气的多用途连接。

· 所有 molstic-S 平台均包含一体化流量关闭/计量阀。这能方便系统漏气测试并提供了全新的流量控制方式（如 DUT 类型所需）。

· 1/4 英寸 molstic-S 平台设计用于针对 1E2-S 或更低流量的 molbloc-S 元件。1/2 英寸 molstic-S 平台设计用于针对从 2E2-S 至 2E3-S 的元件。部件号 401935 的零件可替代更高流量元件的 1/2 英寸 molstic-S 进气口法兰，进而使其能够用在 1/4 英寸 molstic-S 之上。这仅推荐用于两种校准模式下的 2E2-S molbloc-S 元件，或用于带 LP 校准的 5E2-S 元件。

· 部件号 401936 的零件可替代低流量 molblocs 的 1/4 英寸 molstic-S 进气口法兰，进而使其能够用在 1/2 英寸 molstic-S 之上。这仅推荐用于1E2-S molbloc-S 元件。

型号

描述

molstic-S，单，1/4 in

与单个molbloc-S（1E2-S和更低流量）结合使用

配件	描述
用于1/4 in molstic-S的背压调节器	升级版在1/4 in molstic-S当中增加了背压调节器
背压调节器，1/4 in	安装于1/4 in molstic-S用于进口压力控制
计量阀套件，molstic-S，1/4 in，中流量	安装于molstic-S中1/4 in处的套件，用于高达100 slm的流量计量
计量阀套件，，molstic-S，1/4 in，低流量	安装于molstic-S中1/4 in处的套件，用于20 slm的流量计量
调节器，1/4 in	安装于1/4 in molstic-S用于出口DUT
调节器，用于1/4 in molstic-S	升级版为1/4 in molstic-S增加了进口压力调节器

molstic-S，单，1/2 in

与单个molbloc-S（2E2-S到2E3-S）结合使用

配件	描述
用于1/2 in molstic-S的背压调节器	升级版在1/2 in molstic-S当中增加了背压调节器
背压调节器，1/2 in	安装于1/2 in molstic-S用于进口压力控制
调节器，1/2 in	安装于1/2in molstic-S用于出口DUT
调节器，用于1/2 in molstic-S	升级版为1/2 in molstic-S增加了进口压力调节器

molstic-S，双，1/4 in

与两个molbloc-S（1E2-S和更低流量）结合使用

配件	描述
用于1/4 in molstic-S的背压调节器	升级版在1/4 in molstic-S当中增加了背压调节器
背压调节器，1/4 in	安装于1/4 in molstic-S用于进口压力控制
计量阀套件，molstic-S，1/4 in，中流量	安装于molstic-S中1/4 in处的套件，用于高达100 slm的流量计量
计量阀套件，molstic-S，，1/4 in，低流量	安装于molstic-S中1/4 in处的套件，用于20 slm的流量计量
调节器，1/4 in	安装于1/4 in molstic-S用于出口DUT
调节器，用于1/4 in molstic-S	升级版为1/4 in molstic-S增加了进口压力调节器

molstic-S，双，1/2 in

与双molbloc-S（2E2-S到2E3-S）结合使用

配件	描述
用于1/2 in molstic-S的背压调节器	升级版在1/2 in molstic-S当中增加了背压调节器
背压调节器，1/2 in	安装于1/2 in molstic-S用于进口压力控制
调节器，，1/2 in	安装于1/2in molstic-S用于出口DUT
调节器，用于1/2 in molstic-S	升级版为1/2 in molstic-S增加了进口压力调节器

molstic-S，仅供应，，1/4 in

上游调节平台，，1/4 in

配件	描述
用于1/4 in molstic-S的背压调节器	升级版在1/4 in molstic-S当中增加了背压调节器
背压调节器，1/4 in	安装于1/4 in molstic-S用于进口压力控制
计量阀套件，molstic-S，1/4 in，，中流量	安装于molstic-S中1/4 in处的套件，用于高达100 slm的流量计量
计量阀套件，molstic-S，1/4 in，低流量	安装于molstic-S中1/4 in处的套件，用于20 slm的流量计量
调节器，1/4 in	安装于1/4 in molstic-S用于出口DUT
调节器，用于1/4 in molstic-S	升级版为1/4 in molstic-S增加了进口压力调节器

molstic-S，仅供应，1/2 in

上游调节平台，1/2 in

配件	描述
用于1/2 in molstic-S的背压调节器	升级版在1/2 in molstic-S当中增加了背压调节器
背压调节器，1/2 in	安装于1/2 in molstic-S用于进口压力控制
调节器，1/2 in	安装于1/2in molstic-S用于出口DUT
调节器，，用于1/2 in molstic-S	升级版为1/2 in molstic-S增加了进口压力调节器

通用配件:

配件	描述
计量阀低流量molstic	安装于molbloc的molstic出口用于手动流量控制
计量阀中/高流量molstic	安装于molbloc的molstic出口用于手动流量控制
DUT台架，可调节	3inx3in垂直可调节平台
PK-MOL-S-VAC，dwn V交流电连接，中/低	将真空泵连接至molbloc-S或出口T型件（P/N 401884）的附件
T型件，用于molbloc-S出口	连接两个molbloc-S元件的A+B出口端，或普通真空连接
VA-MOL-S，直流电泵机套件，低流量，，标准	真空泵套件，250 slm（5E2-S）
VA-MOL-S，直流电泵机套件，中流量，PEPE	真空泵套件，1000 slm（5E3-S），特殊清洁/油
VA-MOL-S，，直流电泵机套件，中流量，标准	真空泵套件，1000 slm（5E3-S）
