当前位置:首页 > 产品中心 > 电子电工 > 电参数测量仪

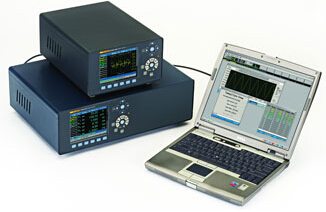

多功能功率分析仪
品 牌:美国福禄克FLUKE
型 号:Fluke NORMA 4000CN
市场价:
促销价:
主要技术指标:工作温度范围
5 °C~35 °C (41 °F~95 °F)
储存温度范围
-20 °C~50 °C (-4 °F~122 °F)

电机

完整地测量电气和机械功率值,准确度达0.2%。通过详尽地频谱分析和动态扭矩计算,可准确计算电机效率。

变频器

准确的测量输入和输出电气参数,特别是输出PWM波形的功率值。

照明系统

高达2MHz的带宽,以及同类产品中较高的341KHz采样率,可详尽分析整流器输出信号。独有的分流器技术能够在非常高的频率下进行功率测量。

变压器

同步测量3相功率,即使在非常低的功率因数下,亦可以准确进行空载和负载损耗测量等。

汽车

在现代化汽车的开发阶段详细分析已安装的所有电气和机械零件,帮助降低油耗或提高电动汽车的行使里程。同步测量电气输入和机械输出,提供了关于个体零件以及整个驱动系统的效率和损耗的数据。

开关电源和UPS

非常高的带宽,能够在开关电源的开关链路上全面、准确地测量功率。独有的同轴分流器技术为数百kHz的频率提供了精密的结果。

充电器/逆变器

宽测量带宽与宽动态范围相组合,能够对中继电路中的高开关频率充电泵进行精密测量。

充电器/逆变器

宽测量带宽与宽动态范围相组合,能够对中继电路中的高开关频率充电泵进行精密测量。

tan d(介质损耗因数)测量

在非常低的功率因数下测量功率,并在非常小的损耗角下根据电压和电流计算tan d。

基本功能

快速傅里叶变换(FFT) 计算谐波并以图形标识。最多可同时显示3个谐波频谱。被测值:每相U、I和P。阶次:1次~40次谐波,最大值为采样频率的二分之一。

数字示波器(DSO)

同时显示多达3个测量值(采样值)。快速查看波形和失真。

积分功能(能量)

同时显示多达6个可设置的电参数。开始/停止条件和正/负向选项。

矢量图

可显示多达3路信号的基波矢量图。可方便测试仪器的正确连接,以及快速查看每路信号的相位角。

记录仪功能

显示一定时间段内的平均值,进行趋势分析。

RAM数据存储

储存采样值和平均值;开始/ 停止条件设置。大约4MB可用于储存测量值。

配置

将分析仪设置为以所需的格式测量并显示数据。


主要特性

· 结构紧凑的高精度功率分析仪,便于携带、节省空间。

· 简洁的用户界面确保操作简单、直观。

· 标准配置允许用户准确选择适合其特定应用的相应功能。

· 同时并行采集所有相,精确显示所有相上在某一精确时间点的动态事件。

· 所有的输入是电隔离的,避免各种应用中的短路。

· 高达40次电压、电路和功率谐波。

·  FFT分析、矢量图、记录仪功能,以及数字示波器(DSO)模式。

· 用户可选的平均时间,15 ms~3600 s,适合于动态测量。

·  4 MB内部存储器,用于存储测量值。

·  RS232为标配接口,可选IEEE 488/以太网接口。

· 可选的处理接口,可通过外部传感器测量扭矩和速率。含4路模拟输出,可方便地用于电机和驱动应用。

·  341kHz采样率,可进行详尽的信号分析。

·  DC-2MHz带宽,测量准确可靠。

· 包括Fluke NormaView PC软件,可用来设置、数据下载、分析和编写报告。



环境条件

工作温度范围

5 °C~35 °C (41 °F~95 °F)

储存温度范围

-20 °C~50 °C (-4 °F~122 °F)

外壳

实心金属外壳,满足苛刻的EMC要求。

重量

 Fluke Norma 4000CN:主机大约5kg

尺寸(高×宽×深)

 Fluke Norma 4000CN:15 cm×23.7 cm×31.5 cm (5.9 in.×9.3 in.×12.4 in.)

显示屏

 5.7“ / 144mm -320×240像素,用户可选的背光照明和对比度。

气候级别

KYG DIN 40040,最大85%相对湿度,无凝结。

电源

 85~264 V交流,50~60 Hz,直流100~260 V。40 VA带开关的欧式插头。

测量输入

安全插孔,4 mm,每路输入2个。外部分流器通过BNC插座连接。

操作

 薄膜键盘,带光标键——功能键和直接功能键。

连接

三相分析仪的后面板。







测量参数



无缝计算每路输入的平均值。在三相系统中,还可计算三相的总功率和平均电压和电流。在同步模式下,还计算基波H01的这些值。

Urms 有效值,Urm 整形平均值,Um均值

 Up-, Up+, Upp 峰值

Ucf 波峰因数Ucf, Uff 波形因子

Ufc 基波含量

Uthd 失真因子DIN、IEC

Irms有效值、Irm整形平均值、Im均值

Ip-, Ip+, Ipp 峰值

 Icf 波峰因数Icf、Iff 波形因子

Ifc基波含量

Ithd失真因子DIN、IEC

P有功功率[W]

Q无功功率[Var]

S视在功率[VA]

ë、cos相位角

以下参数的积分功能:有功功率P、无功功率Q、视在功率S、(Um)和电流(Im),

 4位或5位数字,取决于测量值。



频率和同步

量程

 直流和0.2 Hz~341kHz

准确度

±0.01%测量值(读数)



 可选通道:所有的U/I或外部输入。

可向信号施加三个不同频率的低通滤波器中的任意一个。

频率在屏幕顶部总是可见。

可将仪器背部的BNC同步插孔作为输入或输出。

可测量最高达功率模块采样率的输入信号。最大电平必须高于50 V。

输出信号为脉冲式5 V TTL信号(频率取决于测得的公布频率)



配置存储器



 可将多达15组用户配置保存到永久性存储器,并随后调用。未保存的修改在关闭仪器后将被丢失。



接口



 RS232接口,可升级固件以及与PC交换数据。可通过一个外部转换器连接一台打印机。

选件

IEEE 488.2 / 1 MBit/s

 Ethernet / 10 MBit/s or 100 Mbit/s





标准和安全

电气安全

 EN 61010-1 / 2nd Edition 1000 V CAT II (600 V CAT III),

污染等级2,安全类别I

变压器为EN 61558

 附件为EN 61010-2-031/032

最大输入

对电压输入测量量程为1000 Veff、2 kVpeak

对电流输入测量量程为10 Aeff, 20 Apeak

测试电压

电网输入外壳(保护导体): 1.5 KV ac

电网连接测量输入: 5.4 kV ac

测量输入外壳: 3.3 kV ac

测量输入输入: 5.4 kV

电磁抗扰性

辐射:IEC 61326-1、EN 50081-1、EN 55011 Class B

抗扰性:IEC 61326-1 /附录A (工业部分)、EN 50082-1



基本功能

8个量程:

0.3-1-3-10-30-100-300-1000V Upeak = 2倍量程

输入阻抗:

 2 MW / 20 pF

CMR共模抑制:

120 dB@100 kHz

电流

6个量程:

60-200 mA-0.6-2-6-20 A Ipeak = 2倍量程;正弦波时的最大电平为150%(误差限值同100%)

使用内部集成分流器时的输入阻抗

量程60、200 mA:

0.5 W

量程0.6、2 A:

0.05 W

量程6、20 A:

0.005 W

电流过载:

 最大25 A连续

30 A < 5 s / 15 s,空载

100 A < 0.1 s / 30 s,空载

外部分流器或探头输入

BNC端子:

100 kW / 30 pF 30-100 mV-0.3-1-3-10 V

过载:

最大20 Vrms

CMR共模抑制比:

120 dB @ 100 kHz

基本准确度PP35

误差总限值

U

I

量程

0.1%

0.1%

读数

0.1%

0.1%

输入电平

 误差电压的总限值

 误差电流的总限值

%

%

%

100

0.2

.02

50

0.3

.03

30

0.43

0.43

10

1.1

1.1

5

2.1

2.1

3

3.43

3.43

1

10.1

10.1

 通过BNC输入的U和I|

 直接测量|

-3dB带宽

2MHz

0.5MHz

频率

 误差电流限值,%

[Hz]

内部分流器

BNC输入

0

0.2

-0.2

0.2

-0.2

10

0.2

-0.2

0.2

-0.2

45

0.2

-0.2

0.2

-0.2

65

0.2

-0.2

0.2

-0.2

500

0.2

-0.2

0.2

-0.2

1000

0.2

-0.2

0.2

-0.2

2000

0.25

-0.41

0.23

-0.32

5000

0.3

-0.69

0.27

-0.48

10000

0.35

-0.91

0.3

-0.6

20000

0.4

-1.12

0.33

-0.72

50000

0.45

-1.4

0.37

-0.88

100000

0.5

-1.61

0.4

-1.0

PP35

 U和IBNC之间

 U和IShunt之间

角误差

0.005°+0.005°/kHz

0.025°+0.015°/kHz,
关闭抗混叠滤波器

频率,Hz

 功率误差限值,%,=1

45

0.33

-0.33

64

0.33

-0.33

订购编号



说明

3024677

 32 A平面分流器

3024689

32 A平面分流器电缆

3024886

 10 A同轴三芯分流器,含电缆(0.333 W,0~0.5 MHz)

3024899

 30 A同轴三芯分流器,含电缆(0.010 W,0~0.5 MHz)

3024847

100 A分流器,含电缆(0.001 W,0~0.5 MHz)

3024858

150 A分流器,含电缆(0.5 mW,0~0.5 MHz)

3024864

300 A分流器,含电缆(0.1 mW,0~1 MHz)

3024873

500 A分流器,含电缆(0.1 mW,0~0.2 MHz)

3024692

LG分流器电缆,用于大电流分流器所有附件均提供2年质保。





订货号

功率模块类型PP35

数量

IEEE 488/LAN

处理接口

FLUKE-N4K 1PP35 1 PH N4K POWER ANALYZER W/35

4117624

1





FLUKE-N4K 3PP35 3 PH N4K POWER ANALYZER W/35

4117636

3





FLUKE-N4K 3PP35I 3 PH N4K POWER ANALYZER W/35/IFC2

4117649

3

 类型



订货号

说明

NORMA MEAS CABLES

3024661

测试线缆一套(包括电压测试线和电流测试线各2根)

FLUKE-N4K RACK KIT

3313059

N4K安装架,带把手

NORMA STAR POINT

3024704

外部星点适配器,可用于没有中点的测试场合



型号名称

描述

Norma 4000CN

电源线

·  5.7''/144mm彩色显示屏

·  RS232接口,用于下载数据

· 用于安装3个功率模块和选件的主机

·  Fluke NormaView PC软件

· 彩色用户手册

· 检测证书

· 校准值
