当前位置:首页 > 产品中心 > 无损检测仪器 > 超声波探伤仪

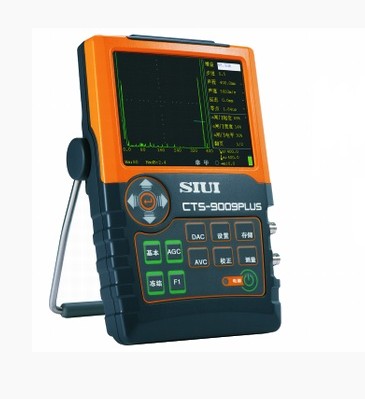

数字超声探伤仪
品 牌:汕超SIUI
型 号:CTS-9009PLUS
市场价:
促销价:
主要技术指标:工作频率范围0.5 ~ 20 MHz

CTS-9009PLUS超声探伤仪特点

轻便、易用、可靠
  ——SIUI新一代大功率探伤仪

· 方波大功率发射  穿透力强

· 宽频带高分辨率  检出率高

· 性能强劲:高压方波发射、穿透力强,满足大型铸、锻件探伤的需求

· 小巧轻便:整机(含电池)重量约1.25Kg,超声探伤仪检定仪,高空、野外作业轻松自如

· 操作简易:按键少,二手超声波探伤仪,定义明确,实现单手握持操作

· 防尘防水:按IP65防护标准设计,适应复杂的工业探伤环境

· 超低功耗:标配锂聚合物电池,探伤二级,连续工作时间长达7小时


CTS-9009PLUS超声探伤仪功能

· 发射脉冲电压50~500V可调,发射脉冲为尖脉冲或方波,方波宽度51~850ns可调

· 工作频率范围0.5 ~ 20 MHz,灵敏度余量≥70 dB,分别突显宽频带和高灵敏度的优点

· 20 ~ 2000Hz的脉冲重复频率,步进20Hz,避免探伤过程中出现混响信号

· 最高采样速率240MHz,测量分辨率0.1mm

· 自动增益控制AGC,配合峰值回波、图像冻结功能,快速确定缺陷最高波,探伤更高效

· AVG曲线,金属探伤,使用已知平底孔或大平底回波,不锈钢焊管涡流探伤,制作出3条不同当量的曲线

· DAC曲线,配合回波比较功能,使不同距离不同波幅的回波定量更简便

· 多种不同的显示颜色搭配方案,超声波探伤仪型号,满足不同使用场景和习惯的需求

· 存储300组曲线及波形,满足不同探伤工艺应用及探伤数据存档的需求


CTS-9009PLUS超声探伤仪参数

项 目

单 位

CTS-9009PLUS技 术 数 据

衰减器误差

dB

每12dB ± 1dB

垂直线性误差

%

≤3

水平线性误差

%

≤0.5

动态范围

dB

≥30

探伤灵敏度余量

dB

≥70(2.5Z20N探头)

远区分辨力

dB

≥26

电噪声电平

%

≤10(1 ~ 4MHz)

等效输入噪声

V/√Hz

<80×10-9

工作频率范围

MHz

0.5 ~ 20,超声波数字探伤仪,11档可调

脉冲重复频率

Hz

20 ~ 2000,步进20Hz

脉冲电压

V

50~500可调

脉冲宽度

ns

尖脉冲或方波,方波宽度51~850ns可调

CTS-9009PLUS薄板分辨力

mm

≤3(5C10N探头)

CTS-9009PLUS探测范围

mm

0 ~ 13000(钢纵波)

脉冲移位

mm

-10 ~ 1000(钢纵波)

探头零点

μs

0 ~ 200

CTS-9009PLUS材料声速

m/s

300 ~ 15000

阻尼

Ω

25、75 、200、1000四档可调

抑制

%

0 ~ 80

检波方式



负向检波/正向检波/双向检波/滤波

增益调节

dB

0 ~ 110:分0.5/2/6/12步进调节

DAC功能



用于制作、设置和应用DAC曲线

AVG功能



用于制作、设置和应用AVG曲线

截图功能



将仪器屏幕存为图片并输出到U盘中

转存功能



通过USB接口把仪器内部数据集转存到U盘中

闸门



闸门方式:off/进波/失波/测量

存储



500组数据集,SIUI数字式超声波探伤仪,包括仪器设置、探伤状态和回波图形等

支持从U盘导入探伤数据

自动增益功能



使闸门内回波幅度自动调节到指定幅度

幅度设置:40%/50%/60%/70%/80%/90%/100%

峰值记忆功能



显示波形包络

峰值回波功能



记录包含最高回波的回波波形

冻结功能



冻结屏幕波形

自动校正功能



用于校正材料声速与探头零点,校正模式:声速+零点/声速/零点

角度测量功能



用于测量探头角度

网络投影功能(选)



通过网络在PC软件上显示与仪器一致的画面

自动冻结(选)



A/B闸门内信号超过闸门电平后自动冻结

频谱显示(选)



显示A闸门起始位置以后50mm内的信号频谱,快捷掌握探头的波形、频谱和中心频率

TCG(选)



由DAC曲线转换而来,并根据DAC曲线对回波幅度进行补偿,潍坊超声波探伤仪报价,使不同声程而大小相同的人工反射体的回波幅度一致

网络通信(选)



通过网络与仪器实现双向通信

SY/T 4109标准(选)



符合“SY/T 4109石油天然气钢质管道无损检测”的 DAC曲线标准

语言



中/英/日/西班牙/法/德/俄

显示屏



高亮度5.7″彩色TFT液晶显示屏,超声波探伤仪原理,640× 480像素

工作时间

h

≥7

工作电压

V

9 ~ 12(外部直流电源),6.4 ~ 8.4(电池)

工作温度

-10 ~ 40

重量

Kg

约1.25(含电池)

尺寸

mm

152 × 240 × 52(宽×高×深)
