在未来,避免长时间和运输装备从一个试验机到另一个地方。 Primar,只在你的工件夹一次,开始测量程序,并通过所有测试机工作参数完全自动。 ′s没有更有效率。
-
极高的效率
-
交通便利转台对于大型和重型零件
-
专利机械设计与交通和驱动系统分开和参考测量系统
-
在车间使用
寻找真理

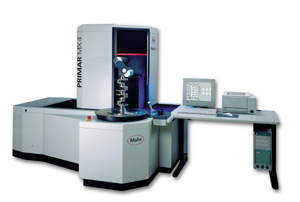

PRIMAR动态rotation-symmetrical部分的形式和位置偏差的措施。 在很短的时间内,它为您提供了实测数据为你生产到最后μm。 如果使用数控倾斜和定心表,PRIMAR能够执行“真正的形式测量”。 这种类型的测量是从Formtesters熟悉,记录的数据只有一个轴移动(高度精确的C轴),从而最大限度地减少测量的不确定性。 在这个过程中,成千上万的空间测量值记录下来。 前面CNC-controlled对齐(倾斜和水平)意味着测量的部分是严格按照阿贝,和没有错误记录测量值,必须纠正后数学。 虽然现在这种修正可以很快由于强大的计算机,但是记录测量值的错误依然存在,这就是为什么唯一正确测量方式可以被认为是在窄的公差。
窄的公差是一个特殊的问题在偏心轴的情况下,例如曲轴。 通常情况下,只有一个中风的轴承可以位于C-axis的中心,因此衡量“一如既往”。 提供的帮助是特别Primar XXL表,这完全由180毫米自动移动,将一切完全进入中心。 这使得一次性测量形式,例如在连杆的双眼——在一个设置。
时间的齿轮
PRIMAR并不仅限于形式。 如果你的曲轴或凸轮轴也有一个齿轮,它同时PRIMAR措施。
齿齿轮、直齿圆柱齿轮和齿轮刀具,它检查渐开线、螺旋角、齿侧翼,齿间距、复合错误,对顺利啮合的牙齿所需的所有参数。 精确记录每一个容许偏差的报告。 均等的更进一步。
第三个维度
也许你现在想知道更多关于你的testpiece,例如距离或角度引用两个轴传动装置? 除了齿轮测量,PRIMAR作为坐标测量中心提供了大量功能,例如测量的点,直线,平面,圆,圆柱,圆锥,球和组合点,直线,和飞机。 抽样的不确定性V2μm仅1.0。 简单地让新PRIMAR为你工作,如果你想测量零件的大量功能更加合理和准确。
时间——第四维
在未来,避免长时间和运输装备从一个试验机到另一个地方。 Primar,夹在您的测试只有一次,开始测量程序,并通过所有的测试机工作参数完全自动。 ′s没有更加合理。 比传统测量方法与单个机器,Primar显著的生产率更高。
它会检查每一个角落
无论是在机械工程、汽车制造、纺织技术、电子工程、航空航天、液压或光学行业-越来越严格的制造公差要求无处不在。 Primar,您处理各种测量任务比以往任何时候都更加经济。 在机械工程和电气工程,例如,它检查齿轮、转子、主轴、滚珠轴承的笼子,齿轮轴,与渐开线啮合所有部分,空心轴内啮合,齿轮轴、行星齿轮、空心齿轮、控制阀门、挺杆、凸轮轴和连杆。 在汽车制造业中,这些辅以活塞,转向组件,轴和轴钉,万向轴锥齿轮和其他复杂的组件。
大规模的体积
的四个测量轴Primar设计以这样一种方式,即使是大型和重型零件可以测量。 方便的转盘是慷慨准尺寸,使其易于负载部分。
测量的体积Primar MX4
轴300毫米
y轴600毫米
z轴700毫米
分开,但还是好聚好散
一个全新的、专利机设计Primar明显分离的交通和驱动系统和参考测量系统。 这使得优化驱动和测量机。 优点是:更精确、更大的测量和驱动动力学,和极低的振动等对环境影响的敏感性。
补偿
以其全新的、动态补偿过程中,Primar补偿几何或指导错误以及影响测量结果的变化引起的温度、压力、振动等环境影响——自动和实时。 对于所有动作,Primar比较他们的价值观与内置的标准和纠正自己。
除了被宠坏的
Primar,你将直接在生产过程质量保证。 Primar不需要被放置在一个测量室,并只需要简单的空调。 你可以把机器在商店的地板上,例如转让行,和你的测量报告直接在网站。 优势迅速偿还:立即检测到任何超出公差。 你也可以节省时间,避免返工和减少废物和成本。 您是灵活的至于你设置机器。 多亏了坚固的机械轴承轴,你需要压缩空气供应和特殊的基础。
可访问性
径向、纵向和切向直线测量轴,和圆度测量轴,Primar可以处理几乎所有的测试情况。 通用探针系统将自动移动到最佳探针在三坐标位置和措施。 它配有高精度探测转动设备和自动测量方向和测量接触力调整系统。 此外,测量接触力总是正常生成的表面,从而防止探针错误。 对于表面中断测量,调查电梯可以是有限的。 在所有的操作位置,坐标系统的测量探针或探针臂仍然是可再生的。 和一本杂志进行自动探测臂变化可以作为一个选项。
摊销
与新Primar,你降低你的成本质量保证和工作更经济。 测量你的在一个广泛的部分设置使您能够利用机器不断和节省装备,运输和处理时间。 此外,您在一台机器只投资一次,只需要训练你的人员使用一种类型的软件。 没有什么可以更经济。
用户友好的
Primar开始的用户友好的特性与方便的转盘,和包括整个机械设计,通过输入屏幕和用户友好的操作和编程编辑器。 熟悉的Windows用户界面确保培训时间短。
不同的操作级别允许每个运营商选择最快的和最简单的方法,执行各种各样的测量任务。 这些范围从单一的测量开始快速和容易全自动测量程序输入参数,也适用于家庭。 显然布局对话框和国际理解符号代表单个功能。
|
