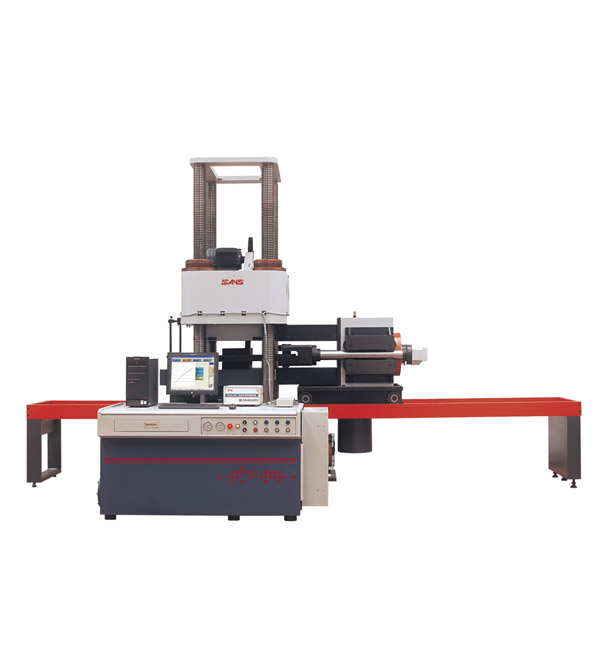

YAW7506,微机控制电液伺服压剪试验机,型号:YAW7506,品牌:美国美特斯MTS,微机控制电液伺服压剪试验机价格报价

设备概述：

5000kN型微机控制电液伺服压剪试验机，电液伺服试验机使用说明书，控制部分采用基于DSP平台的DCS-300全数字闭环控制系统；控制范围宽、功能多、全部操作键盘化。能够实现试验力、变形、位移等闭环控制功能，自动、精确地控制试验过程和测量试验力、位移和变形等试验参数；伺服液压控制单元采用德国MOOG高频响伺服阀，同时应用了国际先进的负荷敏感技术，使系统发热量显著降低，降低了能耗。剪切加载部分采用滚动限位导向，电液伺服试验机操作视频，即能抵抗较大的侧向载荷又将摩擦力降至最低，电液伺服试验机说明书，从而保证了试验力测量的准确度。

主要功能：

主要用于检验胶支座、减震器类成品的力学性能，可对橡胶支座成品进行抗压强度、抗压弹压性模量、抗剪粘接性能、抗煎老化、磨擦系数、转角等试验。并能做桥梁盘式橡胶支坐在载荷试验下轴向和径向变形的检测。试验按照交通行业JT/T4-2004的相关公式进行数学计算，也可按照橡胶类标准试验方法进行试验。

主要特点：

1：主机采用四立柱结构，刚性好。丝杠消隙采用稳定可靠的机械消隙方式。

2：水平剪切装置：测力传感器部分采用自动调心装置，与油缸活塞采用独特的分离式联接方式联接，彻底解决了试验过程中由于试样剪薄时剪切板上移、对传感器的撬动，大大的提高了试验精度。在剪切加载装置的导向机构上，微机电液伺服万能材料试验机，我们采用的是导向轮，由于是滚动磨擦，所以将摩擦力对试验的影响降低到最小。

3：油源部分我们采用了独特的压力敏感技术，在负载增加时，微机控制电液伺服万能试验机，油压才会上升，这样将大大降低油源的发热量，电液伺服试验机产品说明书，所以我们采用的是体积较小的高集成度的油源系统，这将减小整套设备的占面积，并减小能耗。

4：剪切加载机构，采用滚动导向装置，导向时磨擦力小，电液伺服万能试验机价格，对试验准确度影响也较小，且导向力臂长，抗侧向力强。

5：为剪切负荷传感器的标定专门设计了一处机构，电液伺服万能材料试验机，可以让传感器安装在实际使用位置上进行标定，电液伺服动静万能试验机，使标定出的力值更加符合真实值。

6：剪切负荷传感器与剪切板的联接方式，采用球头过渡，消除了偏载对传感器的影响。

7：下压板与主油缸活塞采用大平面接触方式联接，可避免做转角试验时，转动角达不到试验要求的问题。

8：上横梁采用安全可靠的机械消隙，可保证长时间的使用寿命。

剪切板与剪切拉杆之间采用，滑动销联接。这样剪切板可以方便的更换（剪切板分为：剪切用摩擦板和测定摩擦系数用的不锈钢摩擦板）。且在做剪切试验时，waw-100b微机电液伺服式万能试验机，试样会有微小的变薄现象，这时，滑动销机构可使剪切板自动上移，消除试样变薄的影响。

满足标准：

JT/T 4-2004 《公路桥梁板式橡胶支座》

原装配置：

满足标准的7种试验方法所需机械装置

应用行业：

公路桥梁检测机构；橡胶行业；计量质检；；高等院校；科研试验所；商检仲裁、技术监督部门；其它行业。

技术参数：

YAW7506微机控制电液伺服压剪试验机技术参数
规格型号	YAW7506
准确度等级	1级
油源流量（L/min）	17.5
整机外形尺寸（长×宽×高mm）	1250×5100×2970
油源外形尺寸（长×宽×高mm）	1750×850×830
整机重量（kg）	13000
总功率（kw）	13
四柱式压力机部分
最大试验力（kN）	5000
压力机准确度等级	1级
试验力示值相对误差	±1％以内
试验力测量范围	1％—100％FS
试验力分辨力	最大试验力的1/300000
立柱间距离（mm）	795×495
上下压板间距离（mm）	0—1000
压力机结构	4柱式框架
上下压板距离调节方式	蜗轮蜗杆调节
横梁移动速度(mm/min)	300
压板尺寸（mm）	710×710
活塞行程（mm）	80

压板位移速度mm/min	0-50
竖向变形量检测范围(mm)	0-10
径向变形量检测范围(mm)	0-10
变形测量分辨力(mm)	0.001
主机外形尺寸(长×宽×高mm)	1250×950×2970
功率(kW)	2.2
重量(kg)	9000
横向剪切试验部分
最大拉伸试验力（kN）	1000
试验力示值相对误差	±1％以内
试验力测量范围	1％—100％FS
试验力分辨力	最大试验力的1/300000
活塞行程（mm）	190
剪切压板尺寸(mm)	710×710
拉伸速度(mm/min)	0-190
位移测量范围(mm)	0-190
位移测量分辨力(mm)	0.01
功率(kw)	0.25
重量(kg)	2000
转角试验部分
最大转角力(kN)	300
试验力示值相对误差	±1％
试验力测量范围	1％—100％
试验力分辨力	最大试验力的1/300000
活塞行程(mm)	150
转角板尺寸(mm)	1300×710×150
位移测量范围(mm)	0-10
位移测量分辨力(mm)	0.001
重量(kg)	1000
