表面粗糙度测量仪 |
|
| 品 牌：日本三丰Mitutoyo |
| 型 号：SV-2100 |
| 市场价： |
| 促销价： |
| 主要技术指标：操纵杆控制下移动速度高达40mm/s (X轴) |
 |

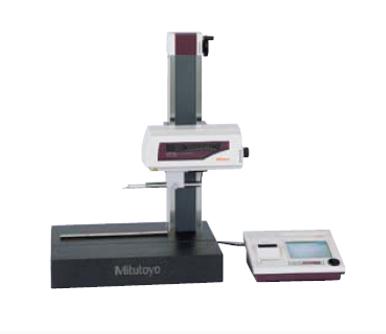

Surftest (表面粗糙度测量仪) SV-2100
178 系列 — 带有专用控制/ 装置型表面粗糙度测量仪
提供台式或便携式，日本三丰粗糙度仪，PC 软件或专用数据处理器多种组合方式的表面粗糙度测量仪。
SV-2100操纵杆控制下移动速度高达40mm/s (X轴) ；利用 Z 轴微调钮可实现平稳定位 ；X轴直线度为0.15μm/100mm，可实现稳定、高精度测量。
产品特点
◇SJ-500操作性强
7.5" TFT LCD液晶彩显
该专用数据处理器配备高清晰 ." TFT LCD 液晶彩显；图标显示，触控式面板，友好人机界面。
定位方式：操纵杆和处理器上的手动控制钮
操纵杆易于操作。使用手动微调钮可轻松实现小孔测量对测头的精确定位。
多次测量功能：本机可通过编程自动地依次进行三次测量。
自动调水平台(选件)
表面自动调水平轻松完成设置。
◇分析类型
SJ-500可进行细微轮廓分析
支持 种分析参数，合肥粗糙度仪，符合 ISO1 、JIS001等表面粗糙度标准。还可进行各种细微轮廓分析。
* 轮廓分析：面积，圆，上海粗糙度仪，角度，粗糙度仪品牌，坐标差，烟台粗糙度仪使用说明书，阶差，倾角斜度。
◇SJ-500具有高耐用性
陶瓷导轨
陶瓷导轨，其固有的耐磨性、无损耗特性，可长期确保驱动部X轴的直线度。免维护设计，袖珍式粗糙度仪，陶瓷无需防腐蚀处理。
★自动测量，粗糙度测量仪器，加装自动水平调整和测针回缩功能。实现了重复测量和多
截面测量的精确定位。
★SV-2100S4/H4/W4 均配备紧急终止按钮。
★带专用控制器的高精度，高性能，马尔粗糙度仪，袖珍型表面粗糙度测量仪，操作简
单，便携式粗糙度测量仪，显示一目了然。
配有7.5英寸彩色TFT液晶屏幕、大号彩色图标与触控式面板控制，泰勒便携式粗糙度仪，该显示装
置操作简单，读取容易。控制部的内置操纵杆使得定位快捷简便。测量小孔
内侧时可使用手动旋钮对细小触针的位置进行微调。表面粗糙度测量条件的
设置简单易行。利用简单的输入功能可按ISO/JIS/VDA粗糙度标准计算绘图
指令符号。
★程控多次测量功能
SJ-500/SV-2100M4只对 X 轴方向连续测量。
SV-2100S4/H4/W4实现了程控 Z 轴移动下的 X 轴方向的测量。
★操纵杆与调整钮联合高效定位
同时配有：快速移动操纵杆 (X轴:SJ-500型 0mm/s；SV-2100型 0mm/s。Z轴：SV-2100S4/H4/W4型) 及手动微调钮 (小孔测量定位的关键)。
产品规格
|
型号
|
SJ-500
|
SV-2100M4
|
SV-2100S4
|
SV-2100H4
|
SV-2100W4
|
|
标准型
|
(选件)
|
手动操作
|
电动驱动
|
|
测量范围
|
Z1 轴 (检出器)
|
800μm, 80μm, 8μm
|
|
X轴
|
50mm
|
100mm
|
|
直线度
|
0.2μm/50mm*1
|
0.15μm/100mm
|
|
分辨力
|
X轴
|
0.05μm
|
|
Z1 轴 (检出器)
|
0.01μm (800μm), 0.001μm (80μm), 0.0001μm (8μm)
|
|
Z2轴（立柱）
|
—
|
—
|
0.1μm
|
|
驱动速度
|
X轴
|
0 - 20mm/s 或手动操作
|
0 - 40mm/s 或手动操作
|
|
Z2轴（立柱）
|
一
|
手动操作
|
0 - 20mm/s 或手动操作
|
|
测量速度
|
0.02 - 5mm/s
|
|
上下移动量
|
连接装置: 30mm
|
350mm
|
350mm
|
550mm
|
|
评价轮廓
|
原始轮廓, 粗糙度轮廓, 波形轮廓, DF 轮廓, 粗糙度 motif 轮廓, 波形 motif 轮廓
|
|
|
评价参数
|
Ra,
Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Sm, S, Pc, m(rc),δc, mr, tp,
Htp, Lo, lr, Ppi, HSC, Δa, Δq, Ku, Sk, Rpk, Rvk, Rk, Mr1, Mr2, A1, A2,
Vo, Ea, Eq, R, AR, Rx, W, AW, Wx, Wte
|
|
轮廓分析
|
阶差 (平均, 最大, 最小), 圆, 角度, 面积, 坐标值边缘, 倾斜角
|
|
分析图表
|
负荷曲线 (BAC), 振幅分布曲线 (ADC), 功率谱图
|
|
曲线补偿
|
抛物线补偿, 双曲线补偿, 椭圆补偿, 圆补偿, 锥面补偿, 倾斜补偿 (曲面/任意)
|
|
滤波
|
2CR75, PC75, 高斯鲁棒样条
|
|
截至波长
|
λs
|
0.25, 0.8, 2.5, 8, 25, 80, 250μm, 无滤波
|
|
λc
|
0.025, 0.08, 0.25, 0.8, 2.5, 8, 25, 80*2mm, 无滤波
|
|
λf
|
0.08, 0.25, 0.8, 2.5, 8, 25, 80*2mm, 无滤波
|
|
取样长度
|
0.025, 0.08, 0.25, 0.8, 2.5, 8, 25, 80*2mm, 无滤波
|
|
LCD规格
|
7.5" 带背光的TFT液晶显示
|
|
内置打印机
|
高速热敏打印机 (纸宽: 58mm)
|
|
记录放大倍率
|
水平倍率
|
10X - 500,000X, 自动
|
|
垂直倍率
|
0.5X - 10,000X, 自动
|
|
检出器
|
检出方式
|
差动电感方式
|
|
触针&测力
|
0.75mN 触针针尖 (锥): 针尖锥角: 60o, 针尖半径: 2μm4mN 触针针尖 (锥): 针尖锥角: 90o, 针尖半径: 5μm
|
|
电源
|
100 - 120V AC ±10%, 50/60Hz
|
|
功耗
|
100 VA
|
70 VA
|
140 VA
|
|
外形尺寸
|
主机
|
425×94×160mm
|
716×450×863mm
|
766×482×966mm
|
766×482×1166mm
|
1166×482×1176mm
|
|
演算显示部
|
330×270×94mm
|
|
电动装置
|
一
|
一
|
372×245×71.8mm
|
|
重量
|
主机
|
2.7kg
|
140kg
|
150kg
|
220kg
|
|
演算显示部
|
4.0kg
|
|
电动装置
|
一
|
一
|
3.0kg
|
|
