台式表面粗糙度测量仪 |
|
| 品 牌：日本三丰Mitutoyo |
| 型 号：SV-3100 |
| 市场价： |
| 促销价： |
| 主要技术指标：Z1轴测量范围/分辨力 800μm/0.01μm, 80μm/0.001μm, 8μm/0.0001μm |
 |

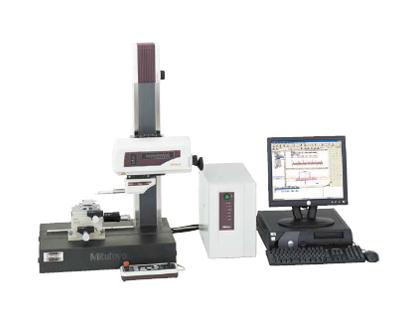

表面粗糙度测量仪SURFTEST SV-3100 系列
顶级定位速度及精度实现了更高效率及高精度表面粗糙度测量
产品特点
|
◇更短测量时间
驱动部(X 轴) ：80 mm/s,，立柱(Z2 轴) ：20 mm/s
更快的驱动速度缩短了测量时间。
自动调水平工作台(选配)
即使在复杂的测量表面， 也能自动调整水平，粗糙度测量仪多少钱， 显著减少了设置时间。
|
◇消除人为误差
立柱(Z2 轴) 采用ABS (绝对原点) 的标尺
改进的连续测量功能有效帮助垂直方向上的小孔连续自动测量或难以定位零件的重复测量。
如果使用Y 轴工作台和一个旋转工作台(选配) 可以实现更多的自动化功能
可选配件Y 轴工作台可以实现在同一时间自动测量大量的零件或工作台上不同位置的多个零件。同时添加一个旋转台可以明显减少手工工作量。
|
◇高度耐用性
陶瓷导轨
为了确保驱动部(X 轴) 在很长一段时间内保持其直线度，数字表面粗糙度仪， 该测量仪所用陶瓷导轨具有出众的耐磨损特性并减小随着使用时间而导致的变形特性。使用陶瓷导轨便于维护，威海粗糙度仪规格， 不再需要使用润滑油去防止腐蚀。
|
◇SV-3100配有多种参数。评估型表面粗糙度测量仪同时配置分析功能。
装置配备FORMTRACEPAK表面粗糙度/轮廓分析程序。
标配高分辨率的Z1轴检出器，日本 粗糙度仪，最高显示分辨力为0.0001μm (测量范围为8μm时)。Z1轴的最高显示分辨力为0.0001μm (测量范围为8μm时)。
X轴驱动装置装配高精度玻璃光栅尺，非接触式表面粗糙度仪，实现X轴方向移动的高精准定位。SV-3100系列为驱动装置采用陶瓷导轨以提高抗磨性，粗糙度，延长使用寿命。
标准或低测力检出器(4mn/0.75mN)的选择，无需考虑设备本体是否有装配倾斜装置。
|
|
|
◇X/Z2 轴上内置了高精度线性编码器
驱动部(X 轴) 和立柱(Z2 轴) 都配备了高精度线性编码器(Z2轴为ABS 型)，粗糙度仪多少钱，
结合垂直和水平方向运动可实现全自动测量。这提高了小孔在垂直方向上
的连续自动测量和难以定位零件上的连续测量效率。
|

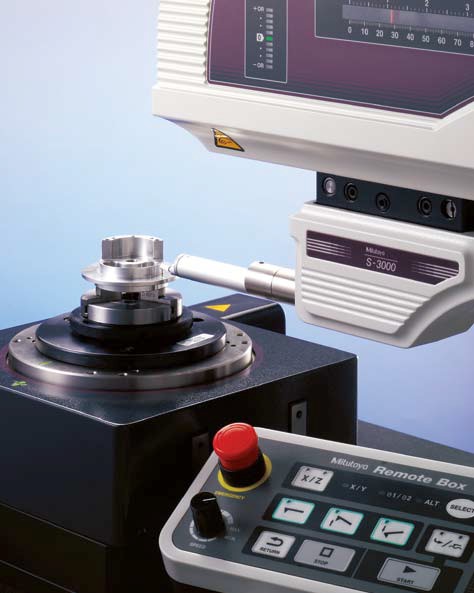

◇保护操作者，三丰表面粗糙度仪，测量部及工件的安全功能
为了提高高速移动时的安全性，大连粗糙度仪，Z 轴检测装置上搭载了安全装置(碰撞时自动停止功能) 和新的控制盒，烟台粗糙度仪，这个驱动速度控制旋钮可在紧急情况下急速停止操作。
|
◇SV-3100驱动部(X 轴) 具有驱动倾斜装置
带驱动部(X 轴) 倾斜装置机型，可在测量倾斜后的测量面、改变测量姿势较困难的重型工件时发挥威力。
|
|
产品规格
|
型号
|
SV-3100S4
|
SV-3100H4
|
SV-3100W4
|
SV-3100S8
|
SV-3100H8
|
SV-3100W8
|
|
测量范围/分辨力
|
Z1轴
|
800μm/0.01μm, 80μm/0.001μm, 8μm/0.0001μm
|
|
X轴形成范围
|
100mm
|
200mm
|
|
驱动力
|
X轴直线度
|
(0.05+0.001L)μm (L: 测量长度 (mm))
|
0.5μm/200mm
|
|
测量速度
|
0.02, 0.05, 0.1, 0.2, 0.5, 1.0, 2.0, 5.0mm/s
|
|
Z2轴（立柱）
|
300mm (电动)*1
|
500mm (电动)*1
|
300mm (电动)*1
|
500mm (电动)*1
|
|
评价轮廓
|
原始轮廓, 粗糙度轮廓, 波形轮廓, 滤波轮廓, 残余线轮廓, 滚圆波纹度轮廓
滚圆中心线波纹度轮廓, DIN4776 轮廓, 粗糙度 motif 轮廓, 波形 motif 轮廓
|
|
评价参数
|
Pa,
Pq, Psk, Pku, Pp, Pv, Pz, Pt, Pc, PSm, PΔq, Pm (rc), Pmr, Pδc, Ra, Rq,
Rsk, Rku, Rp, Rv, Rz, Rt, Rc,RSm, RΔq, Rm (rc), Rmr, Rδc,Wa, Wq,Wsk,
Wku, Wp, Wv, Wz, Wt, Wc, WSm, WΔq, Wm (rc), Wmr, Wδc, Rk, Rpk,Rvk, Mr1,
Mr2, A1, A2, Rx, AR, R,Wx, AW, W, Wte, Ry, RyDIN, RzDIN, R3y, R3z,S,
HSC, Lo, lr, Δa, Ea, Eq, Vo, Htp, NR, NCRX, CPM, SR, SAR, NW, SW, SAW
|
|
分析图表
|
ADC, BAC图, 功率谱图, 自相关图, Walsh功率谱图, Walsh自相关图,
倾斜分布图, 局部峰值分布图, 参数分布图
|
|
曲线补偿
|
倾斜补偿 (全部/前半/下半/端点/任意), R平面补偿, 椭圆补偿,
抛物线补偿, 双曲线补偿, 锥面补偿, 多项式补偿
|
|
滤波
|
高斯, 2CR75, 2CR50, 2CRPC75, 2CRPC50,鲁棒样条
|
|
截止波长
|
λs
|
0.0008, 0.0025, 0.008, 0.025, 0.08, 0.25, 0.8mm
|
|
λc
|
0.025, 0.08, 0.25, 0.8, 2.5, 8, 25mm, 任意 (0.025-50mm)
|
|
λf
|
0.08, 0.25, 0.8, 2.5, 8, 25, 80mm, 任意 (0.025-50mm)
|
|
λh
|
0.025, 0.08, 0.25, 0.8, 2.5, 8mm, 任意 (0.025-50mm)
|
|
λl
|
0.08, 0.25, 0.8, 2.5, 8, 25mm, 任意 (0.025-50mm)
|
|
取样长度
|
0.025, 0.08, 0.25, 0.8, 2.5, 8, 25mm, 任意 (0.025-50mm)
|
|
记录放大倍率
|
水平倍率
|
10X - 500,000X, 自动
|
|
垂直倍率
|
0.5X - 10,000X, 自动
|
|
检出器
|
检出方式
|
差动电感方式
|
|
触针&测刀
|
0.75mN 触针针尖 (锥): 针尖椎角: 60o, 针尖半径: 2μm
4mN 触针针尖 (锥): 针尖椎角: 90o, 针尖半径: 5μm
|
|
电源
|
测量主体
|
100V 50/60Hz
|
外形尺寸
（WxDxH)
|
测量主体
|
756×482×996mm
|
756×482×1166mm
|
1156×482×1176mm
|
766×482×996mm
|
766×482×1166mm
|
1166×482×1176mm
|
|
重量
|
140kg
|
150kg
|
220kg
|
140kg
|
150kg
|
220kg
|
|
