当前位置:首页 > 产品中心 > 环境检测仪器 > 红外热像仪
手持式红外热像仪
品 牌:美国FLIR
型 号:FLIR ExXT
市场价:
促销价:14800
主要技术指标:应用于新型冠状病毒疫期人员体温筛查

FLIR ExXT  手持式红外热像仪应用于新型冠状病毒疫期人员体温筛查


背景 : 新型冠状病毒肺炎疫情迅猛,红外成像体温筛查具有非接触,实时筛查,实时预警的优势,可以最大程度发现病患,并保证现场医护及管理人员的安全,是公共场所体温筛查的有效工具。
FLIR ExXT 以其独有的小巧,福禄克红外热像仪,便携,操作简单,实施便利,成为疫期体温监测的有力工具


应用:

按照现场人员筛查的需求和配合条件差异,FLIR ExXT红外热像体温筛查可以分为两种应用

1. 手持式体温筛查简易应用(适用于人流密集,流动性大,近红外热像仪,现场无便利电源供电脑运行软件的场所)

2. 支架式体温筛查系统应用(适用于室内场所,可以提供电源,电脑及办公桌)


备简介:

1. 设备套装:FLIR ExXT 包括 E4,E5XT, E6XT,E8XT 四个型号,外观一致,功能接近,区别是像素不同,测温范围有差异。

设备包含外包装箱,主机,电池,说明书,充电电源线,数据线(Mirco USB)等

1.1. 镜头下方是镜头盖开关,正对镜头顺时针打开镜头盖。
1.2. 可以用 USB数据线连接电脑或充电宝给设备充电,充电口在设备顶部,打开顶盖可看到充电口。

1.3. 充电线和 USB线在附件盒中。电池插入即可使用,长按面板右下圆形开机键开机

2:设备初始设定:FLIRExXT 为原装进口设备,使用前需要初始化设定
2.1 语言设定:开机后面板中四方型导航键长按,界面第一个主菜单(齿轮形):Setting----DeviceSetting----Language,time&Unite--Language----中文简体(下翻至)--其他设置(温度单位,距离单位,日期和时间,日期和时间格式)
2.2 测量参数设定:返回 选项菜单-- 测量参数--辐射率(0.90)--反射温度(环境温度)--距离(1 米)
2.3 图像模式设定:返回键 退回主菜单,按面板中四方型导航键,界面第二个主菜单(双方形):图像模式----热混合模式----0.6
2.4 测量设定:返回键退回主菜单,求购 红外热像仪,按面板中四方型导航键,界面第三个主菜单(十字点型):测量----热点模式(红色)2.5 颜色设定:返回键退回主菜单,按面板中四方型导航键,界面第四个主菜单(扇型):颜色---报警温度以上---按面板四方形导航键 12 点方向按键,将报警温度调至 35~36 度(据环境情况设定报警值)此时图像变为灰白底色,如有超过设定报警值的高温物体,高温部分将会显示为预警红色
2.6 温度范围设定:设为自动
经以上步骤,所有设备设定完成,设备关机所有设置将保存,红外热像仪网,开机重现。

应用场景一:手持式体温筛查简易应用

1:检测人员手持 Ex XT 红外热像仪,被检人员依次到达距离检测人员 1 米远位置,正视热像仪镜头,站立一秒。
2:检测人员根据被测人员身高及位置调整热像仪角度,使被测人员面部位于热像仪屏幕中心测温框中,根据屏幕中是否出现预警红色,以及左上部最高温点的读数,判定是否有超温预警人员。
3:如有超温预警现象发生,可以按下拍照键作记录,并采用其他方式对被检者做体温确诊。
备注:由于现场环境的不稳定性,非接触式的红外热像检测主要目标为大量被检人员中发现体温异常的人员,缩小复检范围,提高效率。同时参数设置的合理性需要根据现场的情况作适度调整(主要是2.2 中辐射率的设定)

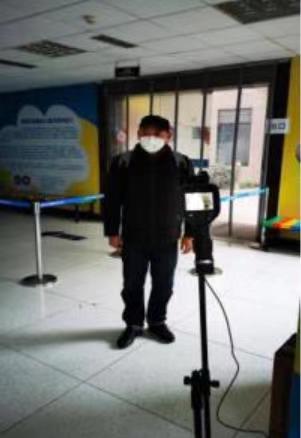

应用场景二:支架式体温筛查系统应用

1:系统构成:该系统包含三部分, 热像仪主机+预装了 FLIR Tools+ 软件的电脑+热像仪支架

2:热像仪主机设置:如前述设置,利用顶部的 USB 接口连接预装了 FLIR tools + 软件的电脑,同时利用有 U 型夹的支架固定(FLIR ExXT 没有相机三脚架连接螺孔,无法使用常规相机三脚架,flir红外热像仪,)建议选择支撑性好的麦克风支架,配大力 U 型夹,安装时尽量保持热像仪的重心稳定

3:热像仪安装:在支架架好并用 U 型夹夹紧热像仪后,使用 USB 线将热像仪连接电脑,红外热像仪 价格,USB 可以反向为热像仪供电, 所以现场只需电源为电脑供电即可。电脑放置在热像仪附近的桌面上,为便于观察,建议桌面稍高一点,电脑画面接近操作者平视高度。
4:电脑软件操作:
4.1 安装软件:电脑应提前下在 FLIR tools+ 软件包,并解压安装。 未安装软件的电脑可以自行在FLIR 官网下载,或在百度运链接提取:https://pan.baidu.com/s/1esTw5ExWFSmdFjajKFeD6A
提取码:3hsk。
4.2 运行软件:打开桌面 FLIR Tools 软件快捷方式,中级红外热像仪,或者从 开始---所有程序-- FLIR System 文件夹--FLIRTools ,点击打开(初次使用需按照提示输入序列号,或者选择试用版,建议建立桌面快捷)

电脑会有更新提示(忽略),并显示已经连接 ExXT 热像仪,点击连接到实时流。

4.3 软件设置:实时热像画面传输过来后, ExXT 设备就完全被电脑接管,无法操作。 电脑上先点击屏幕右上部扇形图标“在调色板中选择”,设定调色板为铁红色。再点击左上部矩形图标“设置测量矩

形”,并将其拉大成屏幕中部占 50%面积的长方框,作为目标测试区域

4.4 测量区域设定:鼠标点住矩形区域,右键点击,出现对话框选择局部最大值/最小值/平均值/标记中,取消最小值和平均值的标记。同时可以点击绘图,选择最高。界面同时显示实时热像图和区域最

高温度曲线。同时在右侧数据区会看到实时的区域最高温数据。

4.5 测量参数设定:软件界面右侧数据区,设定辐射率 0.95,反射温度 20 度,距离 1~2 米,大气温度 15 度,外部光学温度 15 度,外部光学传输 0.98,红外热像仪组成,相对湿度。
此时右上角 Bx1 Max 会显示矩形框内最高温度, 即被测对象的温度测量值。
另外, 在图像下部绘图区,也会看到实时变化的矩形框内最高温曲线。

以上两个数据都可以帮助检查人员及时发现被测人员是否温度超标。

4.6 持续监控:当所有数据调整稳定,测温合理后,可将软件界面全景化,以利现场查看检测结果

注 意 事 项 :

1. 红外热成像仪的测量误差与外部条件,操作技巧相关性非常大,疫期大量体温筛查的奇特殊情况下,意大利红外热像仪,不建议刻意追求测温的绝对准确,而应以提高效率,减少危害为主要目的, 以红外热像仪筛除绝大多数正常提问被测者,使检测人员可以在有准备和较为安全的环境下复测超标者。
2. 红外热像仪本机参数设定,对温度影响最大的是辐射率。由于外部低温,空气对流,测量距离等减低辐射量的影响,热像仪本机设定中建议辐射率适度降低,以达到测温相对准确,(故人体辐射率没有设定为理论的 0.98,而建议在 0.9 左右)该辐射率值需随外部环境变化作适当微调,相当于人工定期校准,建议上下午各一次。具体做法是调整辐射率使红外成像测温数值接近标准温度值,调低辐射率可以增加温度读数。手持测量时主要利用警示颜色区分异常体温。
3. 利用电脑,软件控制热像仪时,参数多一个外部光学输出选项,建筑专用 红外热像仪,该数值由 1 降低,会提高温度读数,故系统软件设定中,辐射率固定为 0.95,通过外部光学输出精确校准测量值。在线测量时根据区域内最高温数值区分异常体温
4. 热像仪断开与电脑的 USB 连接, 即可恢复操作功能,所有设置在关机重启后依然有效;电脑运行Tools+软件关机后, 所有设置均需要重新设定(重复 4.1~4.6 步骤)。
5. 简易手持检测和支架式在线监测方式可以灵活切换。
6. 建议测温点前方作人流控制,一次一人被测,在合适位置设立站立点标识,注意被测人员身高差别(一般需设两条线,区别成年与儿童),同时提示被测者脱帽,站立凝视镜头 1 秒钟以上。有异常超标者,需用测温仪复测,确认疑问后,再采取其它安全有效的监测方式确诊。
以上调试流程以 E5XT 为样机,其他设备设置接近,供参考
