钢轨焊缝超声成像检测仪
品 牌:汕超SIUI
型 号:SyncScan 16HT
市场价:
促销价:
主要技术指标:专用于各种类型的钢轨焊缝检测的便携式超声成像产品,且具有钢轨焊缝检测专用软件。

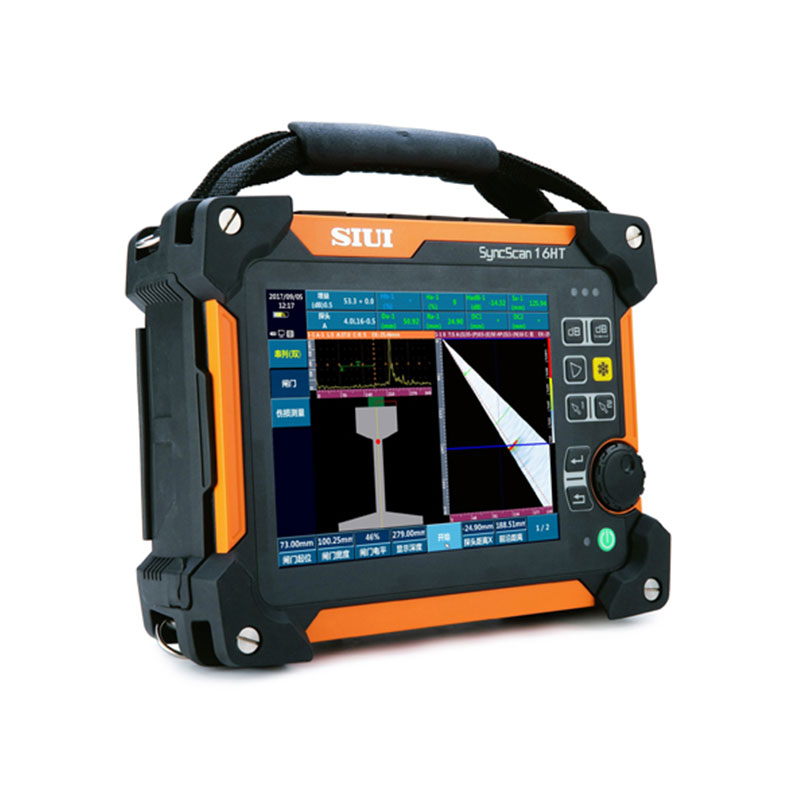

SyncScan 16HT钢轨焊缝超声成像检测仪

        SIUI新推出一款专用于各种类型的钢轨焊缝检测的便携式超声成像产品,且具有钢轨焊缝检测专用软件。


  具有钢轨焊缝检测专用软件,金属超声波探伤,钢轨焊缝检测向导软件,相控阵模式下支持PA分组扫查,最多6组;具有“声速校准”、“延迟校准”、“灵敏度校准”、“TCG校准”功能;
  具有钢轨及钢轨焊缝伤损大小的等级计算、自动识别和判断伤损大小功能、自动显示定位伤损R视图功能;
  具备对钢轨闪光焊、气压焊轨底部位相当于φ4mm-6db竖孔当量缺陷(即≥φ2.8mm平底孔当量)的灰斑和光斑检测能力;
  可配备轨腰串列式一发一收扫查装置,实现对钢轨焊缝全断面检测,一键完成;
  提供R视图,模拟钢轨形状绘制钢轨侧视图、工型图,自动计算缺陷位置,实时显示缺陷位置,支持打标功能;
  支持钢轨焊缝各检测部位工艺独立处理和调用,实现轨头、轨腰、轨底的检测;
  支持钢轨焊缝检测报告制作和导出功能;
  支持相控阵串列式扫查、成像、及缺陷计算;
  支持户外和室内两种模式显示;
  B视图提供钢轨焊缝OverLay模拟显示,可实时查看缺陷在焊缝中的位置;
仪器支持全触摸屏操作、全屏显示、自动识别探头功能、声束轨迹仿真功能和底波衰减BEA功能。



钢轨焊缝专用软件
根据钢轨焊缝的情况及特点,SIUI设计了钢轨焊缝相控阵检测的专用软件。仪器可对钢轨焊缝进行声束模拟仿真覆盖,方便探伤人员确定探头扫查的起始晶片、扫查角度以及探头与焊缝中心的前沿距离等检测工艺。


检测界面采用一键式设计,简单便捷切换不同显示视图及调用工具。

根据钢轨不同部位的检测方式,制定了不同的钢轨检测工艺,分为轨头、轨腰、轨底、零度和串列等5种不同的钢轨工艺向导。



项目 各版本共同的出厂标准配置
  显示屏 8.4’’TFT高亮液晶屏,分辨率800×600点
  操作方式 按键、旋钮、触摸屏
  适用轨型 内置38Kg、43Kg、50Kg、60Kg、75Kg轨型,探神超声波探伤仪,并支持用户自定义轨型
  电池 电池型号 DC-A007
电池类型 智能锂离子电池
电池容量 7.5Ah
电池电压 11.1V
电池数量 2只
电池工作时间 ≥4小时
  外置充电器 充电器型号 CD-A005
充电器输入 直流15V
充电器输出 直流12.6V/2A
支持电池型号 DC-A007
支持电池个数 2个
  适配器 适配器型号 GD-A007
适配器输入 交流100~240V 50Hz/60Hz
适配器输出 直流15V
适配器功率 70W
  仪器功率 ≤26VA
  数据存储器 标准SD卡(16G)
  USB接口 2个
  网络接口 1个
  视频输出 1个(VGA)
  编码器接口 1个(14芯)
  工作条件 工作温度 -10℃~45℃
相对湿度 30%~85%(不含冷凝)
  IP等级 ≥IP65
  仪器尺寸 28.4×22×9(单位:cm)
  仪器重量 3.75kg(含1只电池,电池重量0.55kg)
成像模式:通用UT
  通道数 1个
  探头接口类型 LEMO 00
  探头接口数量 2个
  支持最大阵元数 2个
  脉冲类型 负方波
  发射电压 50~400V,最小步进1V
  脉冲宽度 30~1000ns,最小步进10ns
  重复频率 10~2000Hz可调,步进20Hz
  阻尼 25/75/200/1000Ω,4档
  A/D采样频率 170MHz/12bit
  采样点数 1024点,16bit/点
  增益 0~110dB,步进:0.5/2/6/12dB
  增益微调 -4~+4
  表面补偿 全增益范围
  带宽 0.5~20MHz(-3dB)
  滤波器 数字:10档,全自动超声波探伤仪,1~4MHz/0.5~10MHz/2~20MHz/1MHz/2.5MHz/4MHz/5MHz
/10MHz/13MHz/15MHz
模拟:4档,超声波探伤仪k值,3MHz/5MHz/10MHz/全通
  检波方式 正向/负向/双向/RF
  抑制 0~80%,超声波模拟探伤仪,步进1%
  探测范围 0~15000mm,超声波仪,最小显示范围5mm
  材料声速 500~15000m/s,步进最小1m/s
  脉冲移位 0~1000mm,步进最小0.01mm
  探头零点 0~200us,步进最小0.01us
  探头前沿 0~100mm,步进0.01mm
  向导 自动校准、角度校准、DAC、AVG、焊缝检测、板材检测、锻件检测
  测量点 峰值/前沿/J前沿/G前沿/G峰值
  测量 闸门:幅度、幅度dB差值、声程、水平距离、垂直距离
光标:2个十字光标,可测量B图像上的水平、垂直位置及光标间距离(选购B扫描时激活)
  闸门 闸门方式:普通、跟踪
闸门数量:三个
闸门起位:全范围
闸门宽度:全范围
闸门电平:10~90%,步进1%
  曲线功能 DAC最多6条,每条最多16个参考点,超声波数字探伤仪,符合NB/T 47013、GB/T 11345、GB/T 29712标准
TCG最多6条,每条线最多16个参考点
AVG(含三倍近场)
  辅助功能 全屏、坐标切换(声程/深度/水平)、单次/连续自动增益(40~100%,步进10%)、二次波颜色、波形比较、波形填充、峰值包络、闸门扩展、短片录制、屏幕截图
自动冻结(闸门:A、B、A和B、A或B)
UT曲面修正(CSC)
  报警 声光报警:进波/失波
  探伤灵敏度余量 ≥60dB(2.5Z20N探头)
  时基线性 ≤0.5%
  垂直线性 ≤3%
  幅度线性 ≤±2%
  衰减器精度 20dB±1dB
  动态范围 ≥32dB(JB/T 10061标准测试)
  薄板分辨力 ≤3mm
  远区分辨力 ≥26dB
  等效输入噪声 <40×10-9 V/
  最大使用灵敏度 ≤400μV

成像模式:相控阵
  通道数 16个
  探头接口类型 Tyco
  探头接口数量 1个
  支持最大阵元数 64个
  PR功能 支持
  脉冲类型 双极性方波
  脉冲电压 10~100V,步进10/20V
  脉冲宽度 50~1000ns,步进10ns
  输出阻抗 ≤50Ω
  发射能量 4档
  重复频率 100Hz~10KHz,最小步进100Hz
  脉冲发生器延迟 0~20μs,分辨率5ns
  脉冲发生器聚焦 单点聚焦
  带宽 0.7~20MHz(-3dB)
  A/D采样频率 100MHz/12bit
  采样点数 256/512/1024可调,16bit/点
  增益 0~80dB,步进:0.1/0.5/2/6/12
  表面补偿 全增益范围
  接收器延迟 0~20μs,分辨率2.5ns
  接收器聚焦 每扫描线最大1008焦点
  输入阻抗 ≥110Ω
  检波方式 正向、负向、双向、滤波、RF
  滤波器 14档,0.7~4.0MHz/2.5~7.0MHz/4.0~8.5MHz/7.0~10.0MHz/9~15MHz
/全通/HPF 2.5/HPF 4.0/HPF 7.0/HPF 9.0/LPF 7.0/LPF 8.5/LPF 10.0/LPF 15.0
  扫描类型 A/S/L/C/D
  向导 声速/延迟/灵敏度/TCG校准向导、轨头(单)/轨腰(单)/轨底(单)/零度(单)/K型(双)/串列(双)检测工艺向导。
注:K型(双)功能暂未实现。
  触发方式 时基/编码器
  扫查长度 单次最大3m(16G存储卡,0.5mm编码器精度)
  扫描线数量 最大512线
  聚焦法则 512个
  扫描角度范围 -89°~+89°,步进1°
  角度间距 0.1°~5°,焊缝超声波探伤,步进0.1°
  焦点位置 6~500mm,步进1mm
  探测范围 0~1000mm,步进最小0.01mm,最小显示范围3mm
  材料声速 500~15000m/s,步进最小1m/s
  显示延迟 0~1000mm,苏州数字式超声波探伤仪,步进最小0.01mm
  自动校准 声速、延迟、灵敏度、TCG、水平零点。延迟、灵敏度和TCG可分段校准。
  显示模式 A、B、C、D、A+B、B+C、B+D、A+B+C、A+B+D、3A+B、A+B+C+D、A+B+R、A+B+C+R、A+[B]、A+C、全屏
  测量点 峰值/前沿/J前沿/G前沿/G峰值
  测量 闸门:可测量回波幅度、声程、水平距离、垂直距离
光标:2个十字光标,可测量B/C/D图像上的水平、垂直位置及光标间距离
  闸门 闸门数量:三个(每个A型窗口,6个A型窗口时最多18个闸门)
闸门模式:声程、深度
闸门起位:全范围
闸门宽度:全范围
闸门电平:10~90%,汕超数字探伤仪,步进1%
  曲线功能 TCG,每个A扫描线最多6条TCG曲线,每条曲线最多16个参考点
DAC,每个A扫描线最多6条DAC曲线,每条曲线最多16个参考点
  辅助功能 自动增益:单次/连续自动调整闸门内回波增益到设定值
  报警 闸门触发声光报警:进波/失波
  显示测量值 8个位置,可自定义显示
  数据分析 成像模式切换、图像闸门动态重建
生成检测报告
