便携式红外烟气分析仪 |
|
品 牌:进口 |
型 号:Photon |
市场价: |
促销价: |
主要技术指标:红外方法NDIR 分析: CO, CO2, CH4, SO2, NO, NO2, N2O 专业预处理、适合高湿度、低浓度烟气、精准分析 |
|

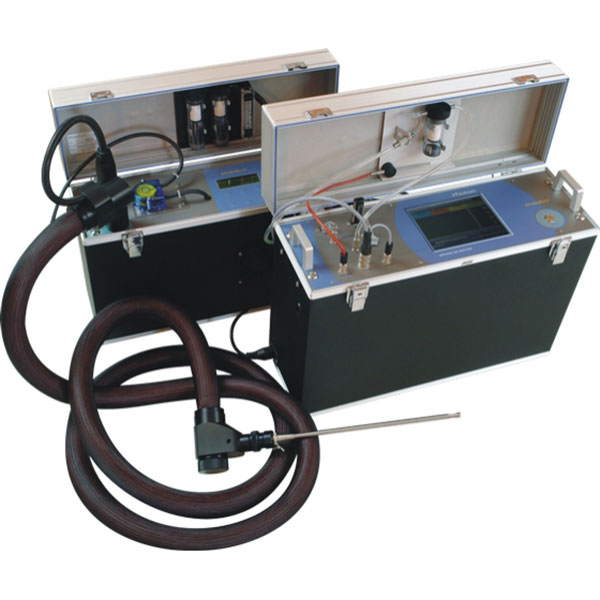

Photon 是一款极为先进的烟气分析仪. 它可装配多达6个红外传感器及3个电化学传感器。大彩色VGA显示屏用于显示数据,烟气取样分析管,压缩闪存盘用于存储结果(以一个数据库格式存储). 装有Windows CE操作系统的PC-104工业级别计算机管理整个分析仪。Photon配备了非常有效的烟气预处理器,可以创建完全专业的气体分析系统, 满足Z严格的要求和标准。有Z重视质量和性能的客户推荐。
它可装配多达6个红外传感器、1个热导传感器、1个PID传感器及3个电化学传感器。大彩色VGA显示屏用于显示数据,压缩闪存盘用于存储结果(以一个数据库格式存储). 装有Windows CE操作系统的PC-104工业级别计算机管理整个分析仪。
Photon配备了最有效的烟气预处理器,可以创建完全专业的气体分析系统, 满足最严格的要求和标准。得到广泛重视质量和性能的客户认可推荐。
红外方法NDIR 分析: CO, CO2, CH4, SO2, NO, NO2, N2O
专业预处理、适合高湿度、低浓度烟气、精准分析
大功率干燥器 PGD-100 和高温伴热管线确保了红外方法测量过程的精确性与稳定性所要求的苛刻条件。其模块化的结构,便携式综合烟气分析仪,可依使用者特定的需求建构提供。除此外,原装进口烟气分析仪,此量测系统中每个传感器都可依客户需求进行量程设定与调整。此型分析仪器足堪任于任何置程控制方面应用。红外传感器外,该分析仪另可配备电化学或偏压传感器达至9 个测量组分来测量 O2, H2S, NO2, H2 等。
应用
对于工业应用而言,IMR4000是一个完善的便携式分析系统。可同时分析12组气体参数,显示附加其他4个相关成分结果。仪器紧凑的尺寸使得其可以到达较小空间进行工作。
主要应用领域:排放分析、锅炉调校优化(能效测试)、环境监测、电厂服务检测、石油石化、能源化工等。
主要特性
-
双重热稳定:整个外壳的稳定和每个单独的红外传感器稳定,这种方法提供最好的热稳定(精度为0.01°C),管道烟气燃烧效率分析仪,短暂的预热时间(30 ÷60min) 和最好的红外传感器精度。
-
最多6个红外传感器及3个电化学传感器。
-
与专业的烟气预处理器—PGD-100搭配使用。
-
大尺寸-6.4″, 高分辨率-VGA(640×480),带有触控板的彩色显示屏。
-
带有Windows CE 操作系统的PC-104工业级计算机。
-
高级算法控制分析仪工作,如预热、交叉灵敏度值补偿、响应时间等所有影响品质和性能的参数。
-
多种额外参数的测量:温度(环境、烟气)、压力(大气,压差),流速(在皮托管的帮助下),高温烟气分析仪,经过设备的流量控制以及更多。
-
计算所有燃烧参数如:烟囱损失、燃烧效率、过量空气系数、露点温度以及更多。
-
通过RS232C和以太网接口与电脑进行通讯交流。
-
两个USB接口用于连接商业外部设备(鼠标,键盘)以及Photon附件(模拟输出/输入)。
-
可选的附加组件:模拟输出(8通道),便携式烟气烟尘分析仪,模拟输入(8通道)模块。
-
可选的便携式打印机。
-
存储在数据库中的结果-可以以图表的格式查看整个测量期,创建测量报告,导出数据到csv文件以及更多。
-
用于客户和对象信息的数据库。
基本配置
• 气体浓度测量
o 下列气体可使用非分光红外光技术(NDIR):
CO, CO2, CH4, NO, SO2, NO2, N2O
o 氧气(O2 ),炉烟气分析仪,可选电化学、顺磁法或偏压法测量
o 电化学方法测量: H2 , H2S, 其它请洽询。
• 其它参数测量
o 烟气温度,支持 K,J,S,E 热电偶
o 压力, 分压测量, 分辨率达 0.1 Pa
o 大气压力测量,红外线烟气分析仪,分辨率为 0.1hPa
• 计算
o 可计算 CO2 浓度(若无配置直接测量CO2 )
o 计算所有相关燃烧参数
o 所有测量组分的绝对质量浓度及相对质量浓度
o 所有测量组分的绝对质量浓度及相对体积浓度
• 测量数据处理与显示
o 可存储连续测量数月的数据资料
o 循环测量(校零-测量-等待)
o 周期性测量,重复周期:24 小时
o 多点测量
o 显示所有实测及计算数据、平均值,平均时距可为: 2, 10, 20, 30, 60, 120, 及180 秒
o 单一或连续量测数据储存,一组资料可包括所有实测及计算数据
o 计算机软件,火灾报警烟气分析仪,可处理读取与在线通连动作
• 软件特征
o 开机时自动进行零点校正
o 所有参数可以自由进行设定
o 具有内建 10 种燃料参数
o 可自行编辑燃料参数
o 仪器功能运行连续自动监测,烟气分析系统动态控制,除具声响警讯外,在"Control List"(控制窗体)下,可以显示详细相关讯息
o 对气体传感器的交互干扰与温度漂移完全进行补偿
o 具有对红外线传感器环境压力补偿
• 硬件特点
o 基于 Window CE 操作系统内置电脑控制
o 连续储存读数数据记录器。存储数据可通过 USB 传输到计算机
o 用于仪器所有使用与参数设定的内存卡
o 具可编绎的特性,允许由计算机(PC)来进行简单的程序写入
o 内置时钟/日期,使用独立电池。
o 电力供应:110...230 VAC, 50-60Hz
o 显示屏:彩色液晶(LCD)显示屏,640 x 480 像素
o 触摸屏操作菜单 或 鼠标操作
o 外接 USB 打印机-可选配置
o 双路 USB 通讯接口
技术指标
1. 常规参数
尺寸 (W x H x D)
|
500mm x 395mm x 173mm
|
重量
|
14kg - 18kg
|
盒材料
|
铝包木材
|
防护等级
|
IP20
|
操作条件
|
温度: 10°C- 50°C, 相对湿度: 5% - 90% (不冷凝)
|
储存温度
|
-20°C - +55°C
|
电源供应: 输入 | 最大功耗
|
115 or 230VAC | 150W
|
操作系统
|
Windows CE 5.0
|
显示屏
|
6.4” VGA (640x480)
|
数据储存: 类型 | 容量
|
压缩闪卡 | 最大4GB
|
外部仪器接口(USB盘, 鼠标, 键盘)
|
2x USB
|
PC电脑通讯接口
|
RS-232C, RJ45 (以太网)
|
预热时间
|
90min最多
|
预热温度
|
约为单元外部空气温度18°C以上
|
最大外部温度漂移不会影响预热温度
|
±5°C
|
2. 烟气成分测量
下表显示了传感器/量程的组合。请注意在一个仪器中最大允许烟气传感器数目为6个红外传感器和3和电化学传感器 – 参见 订购指南.
成分
|
方式
|
量程 | 分辨率
|
精度
|
时间 (T90)
|
符合
|
O2 – 氧气
|
电化学传感器
|
20.95% | 0.01%
|
± 0.1% 绝对或测量值的 5%
|
45 秒
|
ISO 12039,
CTM-030
|
O2 – 氧气
|
电化学, 分压
|
20.95% | 0.01%
|
± 0.1% 绝对或测量值的5%
|
45 秒
|
ISO 12039,
CTM-030
|
O2 – 氧气
|
电化学, 分压
|
25% | 0.01%
|
± 0.1% 绝对或测量值的5%
|
45 秒
|
ISO 12039,
CTM-030
|
O2 – 氧气
|
电化学, 分压
|
100% | 0.1%
|
± 0.1%绝对或测量值的5%
|
45 秒
|
ISO 12039,
CTM-030
|
O2 – 氧气
|
顺磁传感器
|
25% | 0.01%
|
± 0.1% 绝对或测量值的5%
|
45 秒
|
EN 14789,OTM-13
|
O2 – 氧气
|
顺磁传感器
|
100% | 0.1%
|
± 0.1% 绝对或测量值的5%
|
45 秒
|
EN 14789,OTM-13
|
CO – 一氧化碳
|
红外传感器
|
20 000ppm | 1ppm
|
± 3ppm绝对或测量值的3%
|
45 秒
|
EN 15058,Method 10
|
CO – 一氧化碳
|
红外传感器
|
10% | 0.01%
|
± 0.3%绝对或测量值的3%
|
45 秒
|
EN 15058,Method 10
|
CO – 一氧化碳
|
红外传感器
|
100% | 0.1%
|
± 0.3%绝对或测量值的3%
|
45 秒
|
EN 15058,Method 10
|
CO2 – 二氧化碳
|
红外传感器
|
5% | 0.01%
|
± 0.3% 绝对或测量值的3%
|
45 秒
|
ISO 12039,OTM-13
|
CO2 – 二氧化碳
|
红外传感器
|
25% | 0.01%
|
± 0.3% 绝对或测量值的3%
|
45 秒
|
ISO 12039,OTM-13
|
CO2 – 二氧化碳
|
红外传感器
|
100% | 0.1%
|
± 0.3% 绝对或测量值的3%
|
45 秒
|
ISO 12039,OTM-13
|
CHy – 甲烷
|
红外传感器
|
5% | 0.01%
|
± 0.3% 绝对或测量值的3%
|
45 秒
|
|
CHy – 甲烷
|
红外传感器
|
25% | 0.01%
|
± 0.3% 绝对或测量值的3%
|
45 秒
|
|
CHy – 甲烷
|
红外传感器
|
100% | 0.1%
|
± 0.3% 绝对或测量值的3%
|
45 秒
|
|
NO – 一氧化氮
|
红外传感器
|
1 000ppm | 1ppm
|
± 3ppm绝对或测量值的3%
|
45 秒
|
ISO 10849,Method 7E
|
NO – 一氧化氮
|
红外传感器
|
5 000ppm | 1ppm
|
± 3ppm绝对或测量值的3%
|
45 秒
|
ISO 10849,Method 7E
|
NO2 – 二氧化氮
|
红外传感器
|
1 000ppm | 1ppm
|
± 3ppm绝对或测量值的 3%
|
45 秒
|
ISO 10849,Method 7E
|
NO2 – 二氧化氮
|
电化学传感器
|
1 000ppm | 1ppm
|
± 5ppm绝对或测量值的5%
|
60 秒
|
CTM-022
|
SO2 – 二氧化硫
|
红外传感器
|
1 000ppm | 1ppm
|
± 3ppm传感器或测量值的3%
|
45 秒
|
ISO 7935,Method 6C
|
SO2 – 二氧化硫
|
红外传感器
|
5 000ppm | 1ppm
|
± 3ppm传感器或测量值的3%
|
45 秒
|
ISO 7935,Method 6C
|
H2S – 硫化氢
|
电化学传感器
|
1 000ppm | 1ppm
|
± 5ppm绝对或测量值的5%
|
70 秒
|
|
H2 – 氢气
|
电化学传感器
|
2 000ppm | 1ppm
|
± 10ppm绝对或测量值的5%
|
50 秒
|
|
H2 – 氢气
|
电化学传感器
|
20 000ppm | 1ppm
|
± 10ppm绝对或测量值的5%
|
70 秒
|
|
H2 – 氢气
|
热导传感器
|
10% | 0.1%
|
± 0.5%绝对或测量值的5%
|
45秒
|
|
H2 – 氢气
|
热导传感器
|
25% | 0.1%
|
± 0.5%绝对或测量值的5%
|
45秒
|
|
H2 – 氢气
|
热导传感器
|
50% | 0.1%
|
± 0.5% 绝对或测量值的5%
|
45秒
|
|
H2 – 氢气
|
热导传感器
|
100% | 0.1%
|
± 0.5%绝对或测量值的5%
|
45秒
|
|
N2O – 氧化亚氮
|
红外传感器
|
2 000ppm | 1ppm
|
± 3ppm绝对或测量值的3%
|
45 秒
|
ISO 21258
|
CHF3 – 氟仿 (冷却剂R23)
|
红外传感器
|
2.5% | 0.01%
|
± 0.3%绝对或测量值的3%.
|
45 秒
|
|
VOC – 挥发性有机化合物
|
PID 光电离传感器
|
100ppm | 1ppm
|
± 5ppm绝对或测量值的5%
|
120秒
|
Method 21
|
VOC – 挥发性有机化合物
|
PID 光电离传感器
|
1 000ppm | 1ppm
|
± 5ppm绝对或测量值的5%
|
120秒
|
Method 21
|
3. 其他测量 / 计算结果
变量
|
方式
|
量程 | 分辨率
|
精度
|
时间 (T90)
|
Tgas – 烟气温度
|
K型热电偶
|
-10 ÷ 1000°C | 0.1°C
|
± 2°C
|
10 秒
|
Tgas – 烟气温度
|
S型热电偶
|
-10 ÷ 1500°C | 0.1°C
|
± 2°C
|
10 秒
|
Tamb – 锅炉输入空气温度
|
PT500 电阻传感器
|
-10 ÷ 100°C | 0.1°C
|
± 2°C
|
10 秒
|
分压
|
硅压阻式压力传感器
|
-25hPa ÷ +25hPa | 1Pa (0.01hPa)
|
± 2Pa绝对或测量值的5%
|
10 秒
|
烟气流速
|
间接, 借助皮托管和压力传感器
|
1 ÷ 50m/s | 0.1m/s
|
0.3m/s绝对或测量值的5%
|
10 秒
|
Lambda λ – 过剩空气数目
|
已计算
|
1 ÷ 10 | 0.01
|
测量值的± 5%
|
10 秒
|
qA – 烟囱损失
|
已计算
|
0 ÷ 100% | 0.1%
|
测量值的± 5%
|
10 秒
|
Eta η – 燃烧效率
|
已计算
|
0 ÷ 120% | 0.1%
|
测量值的± 5%
|
10 秒
|
IL – 不完全燃烧
|
已计算
|
0 - 100% | 0.01%
|
测量值的± 5%
|
10 秒
|
|
