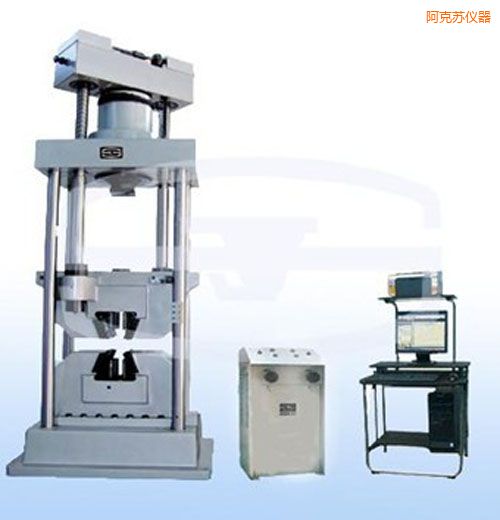

阿克苏时代微机屏显式液压万能试验机-WEW-2000A-时代仪器
WEW-2000A微机屏显式液压万能试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等试验,,增加简单的附件和装置,还能对木材、水泥、混凝土、橡胶及其制品进行试验。
主机采用油缸上置式结构,拉伸空间位于主机的下方,压缩、弯曲试验空间位于主机上方油缸座和上钳口座之间,通过上钳口座的移动调整试验空间。
测力机构采用传感器测力,使用公司自主研发的微机屏显系统,能够显示试验力,峰值,变形和各种试验曲线,能够打印各种试验报告(需要特殊定制),,用户也可以自己编辑试验报告的格式。
序号
|
技术名称
|
参数
|
1
|
最大试验力kN
|
2000
|
2
|
试验力示值相对误差
|
≤示值的±1%
|
3
|
试验力测量范围
|
最大试验力的2%~100%
|
4
|
夹紧方式
|
液压夹紧
|
5
|
圆试样夹持直径mm
|
Φ15~Φ70
|
6
|
扁试样夹持厚度mm
|
0~50
|
7
|
扁试样夹持宽度mm
|
140
|
8
|
最大拉伸试验空间mm
|
850
|
9
|
最大压缩试验空间mm
|
720
|
10
|
控制柜外形尺寸mm
|
610×700×1100
|
11
|
主机外形尺寸(包括活塞行程)mm
|
1510×1040×4700
|
12
|
电机功率kW
|
5.2
|
13
|
主机质量kg
|
10400
|
14
|
立柱净间距mm
|
900
|
15
|
上下压盘尺寸mm
|
204×204
|
16
|
弯曲支辊间距mm
|
1000
|
17
|
弯曲支辊宽度mm
|
140
|
18
|
容许弯曲度mm
|
190
|
19
|
活塞最大行程mm
|
250
|
20
|
活塞最大移动速度mm/min
|
约50
|
21
|
试验空间调整速度mm/min
|
约150
|
标准配置
序号
|
名称
|
规格
|
数量
|
备注
|
1
|
主机
|
|
1台
|
|
2
|
控制柜
|
|
1台
|
|
3
|
测控系统
|
|
1套
|
|
4
|
引伸计
|
YYU-10/50
|
1只
|
北钢院
|
5
|
油压传感器
|
CYB-12SA
|
1只
|
中航机电
|
6
|
计算机
|
赛扬C3.0/集成显卡/256MDDR/80G/CD光驱
|
1台
|
联想
|
7
|
打印机
|
HP1368(A4、喷墨打印机)
|
1台
|
HP
|
8
|
计算机桌
|
|
1张
|
|
9
|
圆试样拉伸钳口(mm)
|
Φ15~Φ30,Φ30~Φ50,,Φ50~Φ70
|
各1副
|
|
10
|
扁试样拉伸钳口(mm)
|
0~25,25~50
|
各1副
|
|
11
|
压缩试验附具
|
|
1套
|
|
12
|
弯曲试验附具
|
|
1套
|
|
13
|
随机工具
|
|
1套
|
|
14
|
随机文件
|
|
1套
|
|
