    当前位置:首页 > 安阳仪器仪表 > 安阳电子电工 > 安阳计量校准

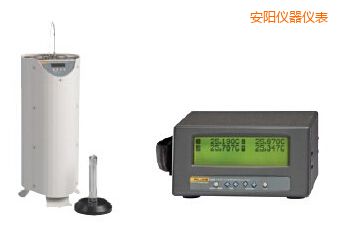

    水三相点系统(配套工业铂电阻检定方案)
    型 号:9210/5901B-G/1529/2560/1594A
    品 牌:美国福禄克FLUKE
    技术指标:配套完整,性能优异
    操作简单,配置灵活
    多种方案,灵活升级
    安阳水三相点系统(配套工业铂电阻检定方案)-9210/5901B-G/1529/2560/1594A-美国福禄克FLUKE

    新的铂铜热电阻检定规程JJG229-2010 和水银温度计检定规程JJG161-2010 规定,在检定A A 级和A 级工业铂电阻和标准水银温度计时必须实测标准铂电阻的水三相点值,这就要求实验室必须拥有一套使用方便、经久耐用的水三相点系统。如果没有水三相点系统,就不能够建标完成对A级和AA级热电阻的检定。水三相点系统包含性能优良的水三相点以及支持二等标准铂电阻测量准确度的测温仪。福禄克提供多种水三相点系统,其特点是:

    ·         配套完整,性能优异

    ·         操作简单,配置灵活

    ·         多种方案,灵活升级

    用户也可以选购热阻热偶综合自动检定系统,热电偶自动检定系统,热电阻自动检定系统

    一、引言
    由全国温度计量技术委员会主持起草的新的工业铂铜热电阻检定规程,即JJG229-2010已经正式发布。这个新的规程是用来替代原来的JJG229-98规程。新规程的发布显然会带来检定方法,手段等方面的变化。会对整个工业铂电阻的检定带来不小的影响。

    二、新规程的要点简介
    和原来的检定规程相比,新的检定规程JJG229-2010肯定会有不少更新。但是最主要的更新有下面几个方面。

    首先,原来的规程只有A,B两个等级的工业铂电阻。A级的精度是0.15℃,B级是0.3℃。在新的规程中,在A级前面增加了AA级工业铂电阻,其精度是0.1℃,并在后面增加了C级,其精度是0.6℃。

    其次是工业铂电阻的检定方法。原来的规程规定使用二等标准铂电阻作为标准器来检定A,B级铂电阻。而二等铂电阻只要送检,符合要求即可。检定时只需要将送检的二等铂电阻的参数输入到格式进行就是即可。而在新的规程中,这种方法做了重大的调整。作为标准器的二等铂电阻除了要定期的送检之外,在实际对工业铂电阻进行检定前,还必须测试其水三相点值,并且其数值是要参与工业铂电阻检定时的误差计算。也就是说,不能够实用送检时的参数,而必须实用水三相点的实测值。

    第三,对于所使用的温度测量仪器,具体说也就是电阻测量的仪器,其准确度提出了更高的要求。AA级和A级需要的准确度是0.005级,B级和C级是0.02级。

    三、新规程对关于铂电阻检定带来的影响
    基于我们对新规程的理解,工业铂电阻的检定会产生如下的变化和影响。

    第一,如果希望检定AA以及A级工业铂电阻,必要的条件就是要有水三相点,需要实测二等铂电阻的水三相点值。该数值要参与接下来的误差计算。因此没有水三相点设备的计量单位,今后就不能再检定AA级和A级工业铂电阻了。

    第二,由于要测试二等铂电阻标准器的水三相点值,以及要测试AA以及A级铂电阻,其准确度要求比以前要高,新规程规定是50ppm。照这个要求,目前市场上典型的台式数字表很难满足这个要求。几乎包括目前市场所有的六位半和七位半数字表。因此测温的仪器也需要相应的更新。

    关于温度测量仪表的准确度问题,请参考我们的技术文章来了解测试仪表指标的分析。

    四、福禄克提供的解决方案
    福禄克提供多种水三相点系统供企业,地市级计量所,省院一直到国家级计量单位所使用。

    方案一:初级方案CPRB1529
    初级方案由小型水三相点和四通道测温仪1529构成。小型水三相点包括9210水三相点保存装置以及5901B-G水三相点瓶所构成。该方案除了可以实现对二等铂电阻标准器的水三相点值进行实测,也可以利用另外的三个通道完成对后续铂电阻的检定。

    方案二:升级方案CPRB2560
    该方案主要是针对用户已经有福禄克的 1560 堆栈式测温仪。为了满足新规程的要求,增加了一个小型水三相点。同时为了满足二等铂电阻测温的要求,增加了一个 2560 的双通道模块来测量标准二等铂电阻。而1560上原来的2562铂电阻模块可以支持八个通道关于铂电阻的测量。因此,该系统可以完成八通道铂电阻的计量校准,也包括了一个通道的二等标准的测量。
    如果用户还没有1560堆栈式测温仪,则需要先选择1560测温仪以及2562模块。1560 加上一个 2562 模块可以完成对8支工业铂电阻的检定,额外再增加一个 2562 模块可以在扩展8支,最多至5个模块。

    方案三:中级方案CPRB1560
    该方案可为现有其他厂家检定系统的用户,做为升级铂电阻检定部分的方案。该方案在CPRB2560的基础上增加了1560 测温仪主机和8 通道热阻模块2562,以及中文检定软件。配合该方案,用户可以手动控制原有的其他厂家恒温槽,实现热阻的半自动检定。全面满足新规程对于电测仪表和水三相点的要求。

    方案四:高级方案CPRB1594
    这个方案包括了小型水三相点9210和5901B-G水三相点瓶。而测温仪选择了1594超级测温仪。该测温仪的性能和高性能的测温电桥非常接近。但是测量速度快,操作简单。可以完成线性度自校准。并且还有四个通道。因此对于高精度的温度测量,不论其功能,方便性,日常使用的频度以及性能价格比等都远优于传统的电桥。因在这个方案中,之所以配备了这样高等级的测温仪主要是考虑用户对高等级温度标准的建立。建立这样高等级的标准后,都可以维持很多年的需要。因此,一次投资,受益终身。

    热电阻自动检定系

    名称

    型号

    配置

    特点

    初级方案

    CPRB1529

    •小型水三相点瓶5901B-G
    •水三相点自动冻制保存装置9210
    •四通道电阻测温仪1529

    • 15分钟完成冻制
    •保存时间5~8小时
    •随走随冻,随冻随用
    •电阻测量准确度25ppm

    升级方案

    CPRB2560

    •小型水三相点瓶5901B-G
    •水三相点自动冻制保存装置9210
    • 2通道标准铂电阻测温模块2560
    (需配套1560主机使用)

    • 15分钟完成冻制
    •保存时间5~8小时
    •随走随冻,随冻随用
    •专为已有福禄克仪器用户升级

    中级方案

    CPRB1560

    •小型水三相点瓶5901B-G
    •水三相点自动冻制保存装置9210
    •堆栈式测温仪主机1560
    • 2通道标准铂电阻测温模块2560
    • 8通道铂电阻测温扫描模块2562
    •中文自动检定软件9939-CB

    • 15分钟完成冻制
    •保存时间5~9小时
    •随走随冻,随冻随用
    •电阻测量准确度20ppm(2560)
    •可灵活扩展或升级

    高级方案

    CPRB1594

    •小型水三相点瓶5901B-G
    •水三相点自动冻制保存装置9210
    • 1594A超级测温电桥

    • 15分钟完成冻制
    •保存时间5~9小时
    •随走随冻,随冻随用
    • 4通道电阻测温
    •超级测温电桥准确度0.24ppm
    •测量速度快,简单易用

    大型水三
    相点系统

    自选

    •标准水三相点瓶
    •水三相点瓶保存恒温槽
    •超级测温电桥1595A /1594A

    •多种大型水三相点瓶可选
    •保存时间长达一至数月
    •准确度更高,稳定时间更长
    • 1595超级测温电桥准确度0.06ppm



    关于方案中的每个产品的技术指标,例如1529、1560、9210等,可以参考本样本中对应的产品指标。这里仅列出简单的技术指标和功能:

    型号

    主要技术指标*

    9210

    小型水三相点自动冻制/保存装置:
    温度范围:-10℃~125℃
    稳定性:±0.02℃
    垂直温场:±0.05℃(0℃时从底部的100mm范围内)
    温坪持续时间:6~10小时

    5901B-G

    小型水三相点瓶:
    扩展不确定度(k=2):< 0.0002℃
    复现性:0.00005℃
    外径×总高(mm):30×180
    内径(mm):8
    浸入深度:118mm(水表面到井阱底部)
    与VSMOW偏差的影响±14μK

    1529

    四通道铂电阻测温仪:
    电阻量程:0 bo 400Ω
    电阻测量不确定度:读数的25ppm
    测量通道:4通道铂电阻

    2560

    双通道标准铂电阻测温模块(需配合1560测温仪使用)
    电阻量程:0 ~ 400Ω
    电阻测量不确定度:读数的20ppm
    测量通道:2通道铂电阻

    1594A

    超级精密电阻测温仪:
    电阻比准确度, 95%置信概率, 1年:
    比率: 0.95~1.05:0.24 ppm
    比率: 0.5~0.95, 1.05~2.0:0.64 ppm
    比率: 0.25~0.5, 2.0~4.0:0.8 ppm
    绝对电阻准确度, 95%置信概率, 1年:
    0 ~ 400Ω:4 ppm读数或0.00008Ω取大者
    内部参考电阻:1Ω, 10Ω, 25Ω, 100Ω, 10kΩ
    前面板通道:4路PRT/热敏电阻通道后面板通道:2路参考电阻专用通道

    型号

    描述

    CPRB1529

    小型水三相点系统9210+四通道测温仪1529。

    CPRB2560

    小型水三相点系统9210+二通道标准铂电阻测温模块2560(需配套1560主机使用)

    CPRB1560

    小型水三相点系统9210+多通道测温仪1560

    CPRB1594

    小型水三相点系统9210+四通道超级测温电桥1594A

    自选

    标准水三相点瓶系统+超级测温电桥1594A/1595A

    通用配件:


    配件

    描述

    5017-18.9L

    适用6331恒温槽的高温硅油(80~300℃)

    5012-18.9L

    适用7321恒温槽的硅油(-30~160℃)

    5609-500

    经济型二等标准铂电阻温度计,Φ6×500mm (Rtwp=100欧姆)(不含校准证书)

    5626-20

    标准型二等标准铂电阻温度计,Φ6.4×508mm (Rtwp=100欧姆)(含校准证书)

    5628-20

    标准型二等标准铂电阻温度计,Φ6.4×508mm (Rtwp=25欧姆)(含校准证书)

    5650-25C

    带冷端的S型标准热偶(不含检定证书)

    2069

    8倍望远镜,带安装件

    2560

    高准确度铂电阻测量模块(2个通道),增加于1560主机上

    2565

    高准确度热电偶测量模块(2个通道),增加于1560主机上

    2382

    额外的与2562配套使用的热阻连接件(每包8个)

    2380-X

    使用内部冷端补偿时与2566配套使用的各种迷你型热偶连接件(每包12个)。X代表热偶类型E,J,K,N,R,S,T

    2381-X

    使用内部冷端补偿时与2566配套使用的各种普通型热偶连接件(每包12个)。X代表热偶类型E,J,K,N,R,S,T

    2050

    传感器支架套件。V型底座、支架、夹子等附件

    7341

    深井台式恒温槽,-45℃~ 150℃,稳定性±0.005℃@ -45℃

    7381

    深井台式恒温槽,-80℃~ 110℃,稳定性±0.006℃@ -80℃
