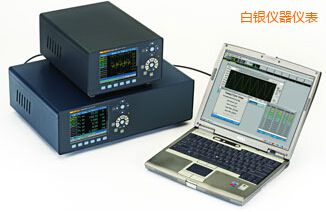

    多功能功率分析仪
    型 号:Fluke NORMA 4000CN
    品 牌:美国FLUKE
    技术指标:工作温度范围
    5 °C~35 °C (41 °F~95 °F)
    储存温度范围
    -20 °C~50 °C (-4 °F~122 °F)
    白银多功能功率分析仪-Fluke NORMA 4000CN-美国FLUKE

    电机

    完整地测量电气和机械功率值,准确度达0.2%。通过详尽地频谱分析和动态扭矩计算,可准确计算电机效率。

    变频器

    准确的测量输入和输出电气参数,特别是输出PWM波形的功率值。

    照明系统

    高达2MHz的带宽,以及同类产品中较高的341KHz采样率,可详尽分析整流器输出信号。独有的分流器技术能够在非常高的频率下进行功率测量。

    变压器

    同步测量3相功率,即使在非常低的功率因数下,亦可以准确进行空载和负载损耗测量等。

    汽车

    在现代化汽车的开发阶段详细分析已安装的所有电气和机械零件,帮助降低油耗或提高电动汽车的行使里程。同步测量电气输入和机械输出,提供了关于个体零件以及整个驱动系统的效率和损耗的数据。

    开关电源和UPS

    非常高的带宽,能够在开关电源的开关链路上全面、准确地测量功率。独有的同轴分流器技术为数百kHz的频率提供了精密的结果。

    充电器/逆变器

    宽测量带宽与宽动态范围相组合,能够对中继电路中的高开关频率充电泵进行精密测量。

    充电器/逆变器

    宽测量带宽与宽动态范围相组合,能够对中继电路中的高开关频率充电泵进行精密测量。

    tan d(介质损耗因数)测量

    在非常低的功率因数下测量功率,并在非常小的损耗角下根据电压和电流计算tan d。

    基本功能

    快速傅里叶变换(FFT) 计算谐波并以图形标识。最多可同时显示3个谐波频谱。被测值:每相U、I和P。阶次:1次~40次谐波,最大值为采样频率的二分之一。

    数字示波器(DSO)

    同时显示多达3个测量值(采样值)。快速查看波形和失真。

    积分功能(能量)

    同时显示多达6个可设置的电参数。开始/停止条件和正/负向选项。

    矢量图

    可显示多达3路信号的基波矢量图。可方便测试仪器的正确连接,以及快速查看每路信号的相位角。

    记录仪功能

    显示一定时间段内的平均值,进行趋势分析。

    RAM数据存储

    储存采样值和平均值;开始/ 停止条件设置。大约4MB可用于储存测量值。

    配置

    将分析仪设置为以所需的格式测量并显示数据。


    主要特性

    · 结构紧凑的高精度功率分析仪,便于携带、节省空间。

    · 简洁的用户界面确保操作简单、直观。

    · 标准配置允许用户准确选择适合其特定应用的相应功能。

    · 同时并行采集所有相,精确显示所有相上在某一精确时间点的动态事件。

    · 所有的输入是电隔离的,避免各种应用中的短路。

    · 高达40次电压、电路和功率谐波。

    ·  FFT分析、矢量图、记录仪功能,以及数字示波器(DSO)模式。

    · 用户可选的平均时间,15 ms~3600 s,适合于动态测量。

    ·  4 MB内部存储器,用于存储测量值。

    ·  RS232为标配接口,可选IEEE 488/以太网接口。

    · 可选的处理接口,可通过外部传感器测量扭矩和速率。含4路模拟输出,可方便地用于电机和驱动应用。

    ·  341kHz采样率,可进行详尽的信号分析。

    ·  DC-2MHz带宽,测量准确可靠。

    · 包括Fluke NormaView PC软件,可用来设置、数据下载、分析和编写报告。



    环境条件

    工作温度范围

    5 °C~35 °C (41 °F~95 °F)

    储存温度范围

    -20 °C~50 °C (-4 °F~122 °F)

    外壳

    实心金属外壳,满足苛刻的EMC要求。

    重量

     Fluke Norma 4000CN:主机大约5kg

    尺寸(高×宽×深)

     Fluke Norma 4000CN:15 cm×23.7 cm×31.5 cm (5.9 in.×9.3 in.×12.4 in.)

    显示屏

     5.7“ / 144mm -320×240像素,用户可选的背光照明和对比度。

    气候级别

    KYG DIN 40040,最大85%相对湿度,无凝结。

    电源

     85~264 V交流,50~60 Hz,直流100~260 V。40 VA带开关的欧式插头。

    测量输入

    安全插孔,4 mm,每路输入2个。外部分流器通过BNC插座连接。

    操作

     薄膜键盘,带光标键——功能键和直接功能键。

    连接

    三相分析仪的后面板。







    测量参数



    无缝计算每路输入的平均值。在三相系统中,还可计算三相的总功率和平均电压和电流。在同步模式下,还计算基波H01的这些值。

    Urms 有效值,Urm 整形平均值,Um均值

     Up-, Up+, Upp 峰值

    Ucf 波峰因数Ucf, Uff 波形因子

    Ufc 基波含量

    Uthd 失真因子DIN、IEC

    Irms有效值、Irm整形平均值、Im均值

    Ip-, Ip+, Ipp 峰值

     Icf 波峰因数Icf、Iff 波形因子

    Ifc基波含量

    Ithd失真因子DIN、IEC

    P有功功率[W]

    Q无功功率[Var]

    S视在功率[VA]

    ë、cos相位角

    以下参数的积分功能:有功功率P、无功功率Q、视在功率S、(Um)和电流(Im),

     4位或5位数字,取决于测量值。



    频率和同步

    量程

     直流和0.2 Hz~341kHz

    准确度

    ±0.01%测量值(读数)



     可选通道:所有的U/I或外部输入。

    可向信号施加三个不同频率的低通滤波器中的任意一个。

    频率在屏幕顶部总是可见。

    可将仪器背部的BNC同步插孔作为输入或输出。

    可测量最高达功率模块采样率的输入信号。最大电平必须高于50 V。

    输出信号为脉冲式5 V TTL信号(频率取决于测得的公布频率)



    配置存储器



     可将多达15组用户配置保存到永久性存储器,并随后调用。未保存的修改在关闭仪器后将被丢失。



    接口



     RS232接口,可升级固件以及与PC交换数据。可通过一个外部转换器连接一台打印机。

    选件

    IEEE 488.2 / 1 MBit/s

     Ethernet / 10 MBit/s or 100 Mbit/s





    标准和安全

    电气安全

     EN 61010-1 / 2nd Edition 1000 V CAT II (600 V CAT III),

    污染等级2,安全类别I

    变压器为EN 61558

     附件为EN 61010-2-031/032

    最大输入

    对电压输入测量量程为1000 Veff、2 kVpeak

    对电流输入测量量程为10 Aeff, 20 Apeak

    测试电压

    电网输入外壳(保护导体): 1.5 KV ac

    电网连接测量输入: 5.4 kV ac

    测量输入外壳: 3.3 kV ac

    测量输入输入: 5.4 kV

    电磁抗扰性

    辐射:IEC 61326-1、EN 50081-1、EN 55011 Class B

    抗扰性:IEC 61326-1 /附录A (工业部分)、EN 50082-1



    基本功能

    8个量程:

    0.3-1-3-10-30-100-300-1000V Upeak = 2倍量程

    输入阻抗:

     2 MW / 20 pF

    CMR共模抑制:

    120 dB@100 kHz

    电流

    6个量程:

    60-200 mA-0.6-2-6-20 A Ipeak = 2倍量程;正弦波时的最大电平为150%(误差限值同100%)

    使用内部集成分流器时的输入阻抗

    量程60、200 mA:

    0.5 W

    量程0.6、2 A:

    0.05 W

    量程6、20 A:

    0.005 W

    电流过载:

     最大25 A连续

    30 A < 5 s / 15 s,空载

    100 A < 0.1 s / 30 s,空载

    外部分流器或探头输入

    BNC端子:

    100 kW / 30 pF 30-100 mV-0.3-1-3-10 V

    过载:

    最大20 Vrms

    CMR共模抑制比:

    120 dB @ 100 kHz

    基本准确度PP35

    误差总限值

    U

    I

    量程

    0.1%

    0.1%

    读数

    0.1%

    0.1%

    输入电平

     误差电压的总限值

     误差电流的总限值

    %

    %

    %

    100

    0.2

    .02

    50

    0.3

    .03

    30

    0.43

    0.43

    10

    1.1

    1.1

    5

    2.1

    2.1

    3

    3.43

    3.43

    1

    10.1

    10.1

     通过BNC输入的U和I|

     直接测量|

    -3dB带宽

    2MHz

    0.5MHz

    频率

     误差电流限值,%

    [Hz]

    内部分流器

    BNC输入

    0

    0.2

    -0.2

    0.2

    -0.2

    10

    0.2

    -0.2

    0.2

    -0.2

    45

    0.2

    -0.2

    0.2

    -0.2

    65

    0.2

    -0.2

    0.2

    -0.2

    500

    0.2

    -0.2

    0.2

    -0.2

    1000

    0.2

    -0.2

    0.2

    -0.2

    2000

    0.25

    -0.41

    0.23

    -0.32

    5000

    0.3

    -0.69

    0.27

    -0.48

    10000

    0.35

    -0.91

    0.3

    -0.6

    20000

    0.4

    -1.12

    0.33

    -0.72

    50000

    0.45

    -1.4

    0.37

    -0.88

    100000

    0.5

    -1.61

    0.4

    -1.0

    PP35

     U和IBNC之间

     U和IShunt之间

    角误差

    0.005°+0.005°/kHz

    0.025°+0.015°/kHz,
    关闭抗混叠滤波器

    频率,Hz

     功率误差限值,%,=1

    45

    0.33

    -0.33

    64

    0.33

    -0.33

    订购编号



    说明

    3024677

     32 A平面分流器

    3024689

    32 A平面分流器电缆

    3024886

     10 A同轴三芯分流器,含电缆(0.333 W,0~0.5 MHz)

    3024899

     30 A同轴三芯分流器,含电缆(0.010 W,0~0.5 MHz)

    3024847

    100 A分流器,含电缆(0.001 W,0~0.5 MHz)

    3024858

    150 A分流器,含电缆(0.5 mW,0~0.5 MHz)

    3024864

    300 A分流器,含电缆(0.1 mW,0~1 MHz)

    3024873

    500 A分流器,含电缆(0.1 mW,0~0.2 MHz)

    3024692

    LG分流器电缆,用于大电流分流器所有附件均提供2年质保。





    订货号

    功率模块类型PP35

    数量

    IEEE 488/LAN

    处理接口

    FLUKE-N4K 1PP35 1 PH N4K POWER ANALYZER W/35

    4117624

    1





    FLUKE-N4K 3PP35 3 PH N4K POWER ANALYZER W/35

    4117636

    3





    FLUKE-N4K 3PP35I 3 PH N4K POWER ANALYZER W/35/IFC2

    4117649

    3

     类型



    订货号

    说明

    NORMA MEAS CABLES

    3024661

    测试线缆一套(包括电压测试线和电流测试线各2根)

    FLUKE-N4K RACK KIT

    3313059

    N4K安装架,带把手

    NORMA STAR POINT

    3024704

    外部星点适配器,可用于没有中点的测试场合



    型号名称

    描述

    Norma 4000CN

    电源线

    ·  5.7''/144mm彩色显示屏

    ·  RS232接口,用于下载数据

    · 用于安装3个功率模块和选件的主机

    ·  Fluke NormaView PC软件

    · 彩色用户手册

    · 检测证书

    · 校准值
