毕节时代微机控制电液伺服压力试验机-YAW-2000D-时代仪器
YAW-2000D微机控制电液伺服压力试验机主要用于多种材料的压缩试验,例如:水泥、混凝土、各种建筑用砖、混凝土构件、金属构件等的抗压强度试验。

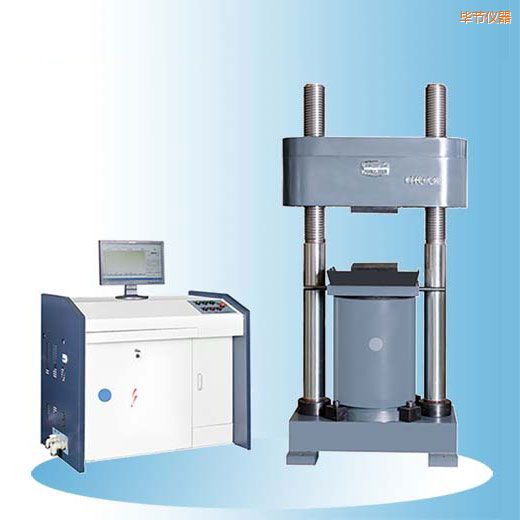

YAW-2000D微机控制电液伺服压力试验机为
双丝杠框架结构,移动式横梁、油缸下置式主机。移动式横梁可在一定范围内任意调整试验空间。横梁通过安装在其上的丝母与丝杠连接。丝杠下端通过卡环、螺母
与底座牢固连接。安装在横梁上的电机,通过链轮链条带动丝母旋转,使横梁上下移动。上压盘通过螺钉连接在横梁上;压块将油缸固定在底座中央,活塞与工作台
通过螺钉连接在一起,,下压盘、球面座通过定位销固定在工作台上。当控制油液进入油缸后,推动活塞连同固定工作台及下压盘上升,使试验力逐渐作用在试样上。
软件系统提供丰富的试验曲线显示。如试验力-位移曲线、试验力-时间曲线、应力-应变曲线、位移-时间曲线。软件提供开环、速度闭环控制、单步闭环控
制、编程闭环控制四种控制模式。灵活的试验过程“编程”功能,可根据需要完成任意复杂,任意控制模式的试验过程编辑。试验程控方案可存储、导入、再编辑。
1.电动可调式试验空间,扩大试验机的使用范围。
2.立柱电镀工艺,,美观、不生锈。
3.油缸活塞间隙密封,经久耐用,高精度油压传感器位于油缸外侧,便于维修更换。
4.试金自主产权控制器,计算机直接控制试验过程,稳定可靠,操作便捷。
5.进口伺服阀和进口油泵,提高了系统可靠性,,降低了使用成本。
技术指标/试验机型号
|
YAW-2000D
|
最大试验力kN
|
2000
|
试验力测量范围
|
最大试验力的2%-100%(40kN-200kN)
|
试验力示值相对误差
|
≤±1%
|
活塞行程mm
|
200
|
活塞空载最大移动速度mm/min
|
35
|
压缩空间mm
|
500
|
压盘尺寸mm
|
250*250
|
控制柜外形尺寸mm
|
1100*700*930
|
主机外形尺寸mm
|
1050*650*1980
|
