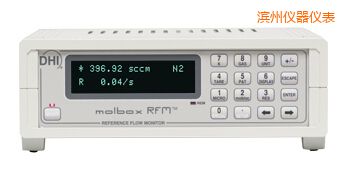

滨州流量测量主机-molbox RFM-美国FLUKE

molbox RFM是一个辅助单元，可使用molbloc-L层流和molbloc-S声速流元件进行质量流量测量。

molbloc 流量元件通过两个压力连接件和一根数据线连接到 molbox RFM 上。molbox RFM 从 molbloc EEPROM 读取校准数据，孔板流量计，并利用其内置的高精度参考压力传感器 (RPT) 测量 molbloc 的上游压力和下游压力。欧姆测量系统读取 molbloc 铂电阻测温仪的电阻，然后由此计算 molbloc 温度。利用存储在 molbox RFM 内存中的 molbloc 校准数据、压力、温度和气体属性，可计算出通过 molbloc 的气流流速。对于 molbloc-L 流量元件，常州成丰转子流量计，在流量量程 10% FS 以下时，双指示转子流量计，可以选择微量程选项来提高流量测量分辨度和精确度。

molbox RFM 和 molbloc 流量元件应用广泛，适用于需要高精确度测量低气流的测量、测试和校准应用。对于主要考虑结构紧凑、量程可调性高、成本较低的应用来说，molbox RFM 是理想之选。第二种型号 molbox1+ 针对的优先考虑不确定度的应用。要配置质量流量校准系统，请查看随后几页，流量计传感器，选择 molbloc 和压力相关校准，以便更好的覆盖您的流量量程和压力状况。molstic 安装系统和 COMPASS® for molbox 流量校准软件可以帮您完善系统。

· 结构紧凑

· molbloc-L 覆盖的流量量程从 1 sccm 到 100 slm，而 molbloc-S 覆盖的流量上限更是达到了 5000 slm

· 从 20 种不同的气体中选择

· 利用 100:1 可调性实现认证的测量不确定度 ±0.5% 读数

· 内部阀门，可实现内置的清洗、泄漏测试和自重支持

· 包括求和、取平均值、高值/低值及偏差等高级测量函数

· 完善的前面板控制以及 RS232 和 IEEE-488 远程通信

· 利用可由用户设置的参考压力和温度状态，测量质量和体积流量

· 流量测量技术指标

· molbox RFM 可测量通过 molbloc 流量元件的流量。molbloc-L 的流量量程、可用工作压力和压力差，或者 molbloc-S 的流量量程、绝压量程，金属浮子流量计，取决于所使用的 molbloc 元件和校准选项。请参阅 molbloc-L 和 molbloc-S 量程表，了解校准和量程详情。

· molbloc-L 量程最高可达 3E4，可通过微量程选项提高在 10% FS 以下时的分辨率和精确度。对于 1E5-L molbloc，必须使用微量程选项才能达到技术指标。

molbox RFM
	molbloc-L（量程从1E1-L到3E4-L）	molbloc-S（所有量程）
测量更新速率	1秒	1秒
范围	到molbloc满刻度，取决于气体和molbloc压力取决于校准类型（请参阅molbloc-L量程表）	流量相对于20 kPa到200 kPa绝压（3 psia到30 psia）或20 kPa到200 kPa绝压（7 psia到70 psia）上游（请参阅molbloc-S量程表）
分辨率	0.01% FS	±0.01%读数
线性	±0.23%读数，智能流量计，从10%到100% FS ±0.023% FS，在10% FS以下	±0.25%读数
重复性	±0.1%读数，从10%到100% FS ±0.01% FS，在10% FS以下	±0.1%读数
精确度1	±0.25%读数，从10%到100% FS ±0.025% FS，在10% FS以下	±0.3%读数
预测的稳定度2 （一年期）	±0.15%读数，从10%到100% FS ±0.015% FS，在10% FS以下	读数的±0.2％
测量不确定度3	±0.5%读数，从10%到100% FS ±0.05% FS，在10% FS以下	±0.5%读数，从50 kPa到500 kPa，±0.5%流量@ 50 kPa从20 kPa到50 kPa

具有微量程选项的molbox RFM
	molbloc-L（量程从1E1-L到3E4-L）	molbloc-L（量程仅仅是1E5)
测量更新速率	1秒	1秒
范围	从0到molbloc满刻度，取决于气体和molbloc压力取决于校准类型（请参阅molbloc-L表格）	从0到molbloc满刻度，取决于气体和molbloc压力取决于校准类型（请参阅molbloc-L表格）
分辨率	0.01% FS，防腐型电磁流量计，0.001% FS以下 10% FS	0.01% FS
线性	±0.23%读数，从1%到100% FS；±0.0023% FS，在1% FS以下	±0.25%读数，从5%到100% FS ±0.0125% FS，在5% FS以下
重复性	±0.1%读数，从1%到100% FS ±0.001% FS，在1% FS以下	±0.2%读数，从5%到100% FS ±0.01% FS，在5% FS以下
精确度1	±0.25%读数，从1%到100% FS ±0.0025% FS，热式质量流量计，在1% FS以下	±0.32%读数，从5%到100% FS ±0.016% FS，在5% FS以下
预测的稳定度2 （一年期）	±0.15%读数，从1%到100% FS ±0.0015% FS，流量计厂家，在1% FS以下	±0.2%读数，从5%到100% FS ±0.01% FS，科氏质量流量计原理，在5% FS以下
测量不确定度3	±0.5%读数，从1%到100% FS ±0.005% FS，在1% FS以下	±0.5%读数，从5%到100% FS ±0.025% FS，在5% FS以下

· molbloc-S（所有量程）

· 除了没有微量程以外，其他技术指标与 molbox RFM 相同。只要将 molbox RFM 连接到 molbloc-S 上，就会禁用微量程传感器。

· 1 精确度：包含线性度、迟滞和可重复性。

· 2 预测的稳定度：典型 molbox RFM 和 molbloc 在典型环境下使用时一年内从零到范围值的最大变化情况。由于稳定度只能是一种预测，因此应该根据经验建立特定 molbox RFM 的稳定度。

· 3 测量不确定度：molbox RFM 流量指示相对于通过 molbloc 的流量真值的最大偏差，包括精确度、稳定度和 DHI 校准标准不确定度。molbloc 的测量不确定度技术指标仅适用于使用的是 molbloc 校准过的气体的情况。所有 molbloc 都针对 N2 校准过。其他气体的校准是可选的。并非所有规格的 molbloc 在所有时间，对所有气体都提供 DHI 校准功能。请在订购前检查是否可用。

型号	描述
Molbox RFM	molbox RFM参考流量监控器包含：用户手册、校准证书、电源线、(2) molbox RFM到molbloc压线、(1) molbox RFM到molbloc数据线、(2)直通压力快速连接器
5141-100	molbox RFM, molbloc 5E1-L 10 to 100 sccm Included: · molbox RFM (5141 kits) or molbox RFM-M (5142 and 5144 kits) reference flow monitor with quick connect molbloc pressure lines, molbloc communication cable, line cord and user manual · molbloc 5E1-L laminar flow element · molstic-L mounting system, with fine pressure regulator and an isolation valve and precise flow metering valve for each molbloc-L · Tubing and adaptors to connect gas supply and device under test, including 1/4 in tube fitting, 1/4 in NPT female, 1/4 in NPT male, 1/8 in NPT male and 1/4 in BSP male
5141-1K	molbox RFM, molbloc 5E2-L 100 to 1,000 sccm Included: · molbox RFM (5141 kits) or molbox RFM-M (5142 and 5144 kits) reference flow monitor with quick connect molbloc pressure lines, molbloc communication cable, line cord and user manual · molbloc 5E2-L laminar flow element · molstic-L mounting system, with fine pressure regulator and an isolation valve and precise flow metering valve for each molbloc-L · Tubing and adaptors to connect gas supply and device under test, including 1/4 in tube fitting, 1/4 in NPT female, 1/4 in NPT male, 1/8 in NPT male and 1/4 in BSP male
5141-10K	molbox RFM, molbloc 5E3-L 1 to 10 slm Included: · molbox RFM (5141 kits) or molbox RFM-M (5142 and 5144 kits) reference flow monitor with quick connect molbloc pressure lines, molbloc communication cable, line cord and user manual · molbloc 5E3-L laminar flow element · molstic-L mounting system, with fine pressure regulator and an isolation valve and precise flow metering valve for each molbloc-L · Tubing and adaptors to connect gas supply and device under test, including 1/4 in tube fitting, 1/4 in NPT female, 1/4 in NPT male, 1/8 in NPT male and 1/4 in BSP male
5141-50K	molbox RFM, molbloc 3E4-L 5 to 50 slm Included: · molbox RFM (5141 kits) or molbox RFM-M (5142 and 5144 kits) reference flow monitor with quick connect molbloc pressure lines, molbloc communication cable, line cord and user manual · molbloc 3E4-L laminar flow element · molstic-L mounting system, with fine pressure regulator and an isolation valve and precise flow metering valve for each molbloc-L · Tubing and adaptors to connect gas supply and device under test, including 1/4 in tube fitting, 1/4 in NPT female, 1/4 in NPT male, 1/8 in NPT male and 1/4 in BSP male
5142-1K	molbox RFM-M, molbloc 5E2-L 10 to 1,000 sccm Included: · molbox RFM (5141 kits) or molbox RFM-M (5142 and 5144 kits) reference flow monitor with quick connect molbloc pressure lines, molbloc communication cable, line cord and user manual · molbloc 5E2-L laminar flow element · molstic-L mounting system, with fine pressure regulator and an isolation valve and precise flow metering valve for each molbloc-L · Tubing and adaptors to connect gas supply and device under test, including 1/4 in tube fitting, 1/4 in NPT female, 1/4 in NPT male, 1/8 in NPT male and 1/4 in BSP male
5142-10K	molbox RFM-M, molbloc 5E3-L 0.1 to 10 slm Included: · molbox RFM (5141 kits) or molbox RFM-M (5142 and 5144 kits) reference flow monitor with quick connect molbloc pressure lines, molbloc communication cable, line cord and user manual · molbloc 5E3-L laminar flow element · molstic-L mounting system, with fine pressure regulator and an isolation valve and precise flow metering valve for each molbloc-L · Tubing and adaptors to connect gas supply and device under test, including 1/4 in tube fitting, 1/4 in NPT female, 1/4 in NPT male, 1/8 in NPT male and 1/4 in BSP male
5142-50K	molbox RFM-M, molbloc 3E4-L 0.5 to 50 slm Included: · molbox RFM (5141 kits) or molbox RFM-M (5142 and 5144 kits) reference flow monitor with quick connect molbloc pressure lines, molbloc communication cable, line cord and user manual · molbloc 3E4-L laminar flow element · molstic-L mounting system, with fine pressure regulator and an isolation valve and precise flow metering valve for each molbloc-L · Tubing and adaptors to connect gas supply and device under test, including 1/4 in tube fitting, 1/4 in NPT female, 1/4 in NPT male, 1/8 in NPT male and 1/4 in BSP male
5144-50K	molbox RFM-M, molblocs 5E2-L and 3E4-L10 sccm to 50 slm Included: · molbox RFM (5141 kits) or molbox RFM-M (5142 and 5144 kits) reference flow monitor with quick connect molbloc pressure lines, molbloc communication cable, line cord and user manual · molbloc 5E2-L and 3E4-L laminar flow elements · molstic-L mounting system, with fine pressure regulator and an isolation valve and precise flow metering valve for each molbloc-L · Tubing and adaptors to connect gas supply and device under test, including 1/4 in tube fitting, 1/4 in NPT female, 1/4 in NPT male, 1/8 in NPT male and 1/4 in BSP male

通用配件:

配件	描述
MFC-CB控制盒	MFC-CB控制盒包括：（2）MFC/MFM连接线套件校准线电源线操作与维护手册校准报告
针对molbloc/molbo用户的校准辅助软件
molstic-L安装系统
molstic-S安装系统
RFM-RMK	机架安装工具
RFM 02	微量程
