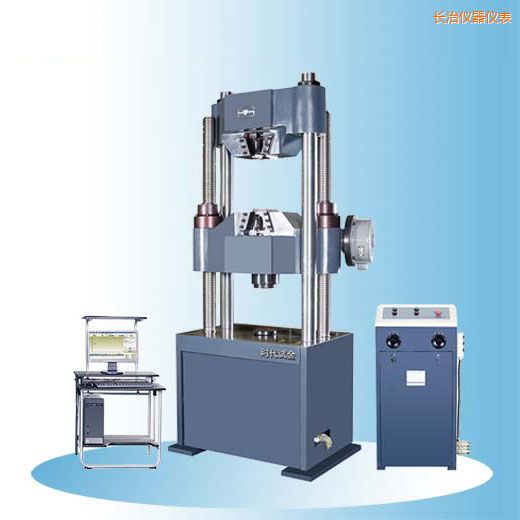

长治时代微机屏显式液压万能试验机-WEW-300C/600C/1000C-时代仪器
WEW-300C/600C/1000C型微机屏显式液压万能试验机,主要用于金属、非金属的拉伸、压缩、弯曲、剪切等试验。增加简单的附具和装置,,还能对木材、水泥、混凝土、橡胶及其制品进行试验。
WEW-300C/600C/1000C微机屏显式液压万能试验机采用微机屏显系统测量,传感器测力,,集数据处理、数据分析于一体,具备完整的文件操作功能,如试验报告、试验参数、系统参数均可以文件方式存储。
软件系统提供丰富的试验曲线显示。如试验力-位移曲线、试验力-时间曲线、力-变形曲线、位移-时间曲线、变形-时间曲线;能够打印试验报告,用户也可以自己编辑试验报告的格式.
GB/T 228.1-2010《金属材料 拉伸试验 第1部分 室温试验方法》
WEW-300C/600C/1000C微机屏显式液压万能试验机采用油缸下置式结构,拉伸空间位于主机的上方,,压缩、弯曲、剪切试验空间位于主机下横梁和工作台之间
下横梁升降采用电机、蜗轮蜗杆、螺母转动带动横梁升降,实现拉伸、压缩空间的调整。该传动方式平稳,性能优于丝杠转动实现横梁升降。
产品型号
|
WEW-300C
|
WEW-600C
|
WEW-1000C
|
最大试验力(kN)
|
300
|
600
|
1000
|
试验力测量范围
|
全程不分档,2%~100%FN
|
试验力准确度
|
优于示值的±1%
|
变形测量准确度
|
优于示值的±1%
|
变形测量范围
|
引伸计满量程的0.2%~100%
|
圆试样夹持直径(mm)
|
Φ10-Φ32
|
Φ13-Φ40
|
Φ12-Φ60
|
扁试样夹持直径(mm)
|
0-15
|
0-30
|
0-55
|
拉伸钳口最大距离(包括活塞行程)(mm)
|
600
|
600
|
600
|
压缩空间最大距离(mm)
|
500
|
500
|
500
|
柱间距离(mm)
|
530
|
650
|
650
|
扁试样最大夹持宽度(mm)
|
76
|
80
|
70
|
上、下压盘尺寸(mm)
|
Φ125
|
Φ125
|
Φ160
|
弯曲支辊间距(mm)
|
350
|
600
|
800
|
弯曲支辊宽度(mm)
|
140
|
140
|
140
|
容许弯曲曲度(mm)
|
100
|
100
|
150
|
剪切试样直径(mm)
|
Φ10
|
Φ10
|
|
油泵电机功率(kW)
|
1.5
|
1.5
|
1.5
|
升降钳口电机功率(kW)
|
0.75
|
1.1
|
3
|
变形测量装置
|
引伸计
|
试验空间调整机构
|
盘式电机蜗轮蜗杆传动
|
安全保护装置
|
限位开关
|
超载保护
|
2%~5%
|
试验软件配置
|
试金软件
|
主机外形尺寸(包括活塞行程)(mm)
|
1000×600×2330
|
1180×750×2633
|
1200×780×2870
|
控制柜外形尺寸(mm)
|
610×700×1100
|
主机质量(kg)
|
2300
|
3000
|
4200
|
