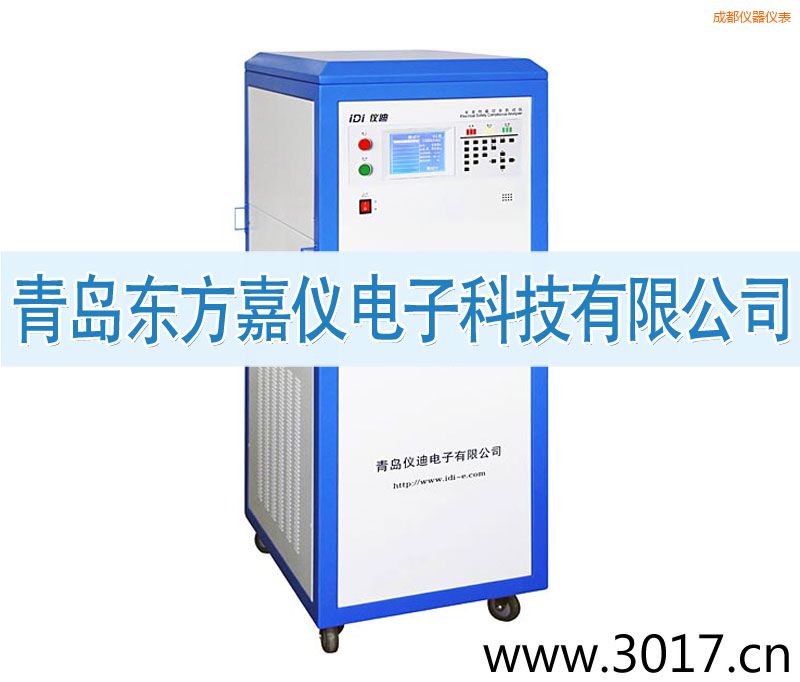

工作条件

工作电源

AC220V±10%,50/60Hz±5%

环境温度

0－40℃

环境湿度

20－90%RH40℃

显示方式

320×240点阵LCD 蓝屏

隔离变压器容量

常规容量3KW、6KW，隔离变压器容量或变频电源容量可选

过流保护

保险丝、断路器、软件保护

测试器具类型设定

单相器具

报警方式

声光报警：蜂鸣器、指示灯、三色报警灯

测试组数

20个记忆组，每组8个测试步

标准配置功能

外置报警灯

三色报警灯

遥控开关功能

标配遥控开关，可外接启动信号

单组/单步测试功能

通过编辑可实现单组测试和单步测试

通讯功能

RS232九针接口（可设置通讯地址，匹配不同地址组合使用）

开关量输出接口

启动、停止、合格、不合格、测试中

选配功能

通讯功能

RS485

上位机通讯软件

测试数据可远程传输、处理，实现自动化控制

其他

可订制

容量选择指南
（参考）

内置隔离变压器容量选择

纯阻性负载功率*1.5倍以上；电机类负载功率*3倍以上；压缩机类负载功率*5倍以上；特殊负载测试所需隔离变压器功率需根据实际情况核定

内置变频电源容量选择

纯阻性负载功率*2倍以上；电机类负载功率*4倍以上；压缩机类负载功率*6倍以上；特殊负载测试所需隔离变压器功率需根据实际情况核定

选型举例说明

某冰箱额定功率400W，需要测试接地、绝缘、耐压、泄漏、功率、启动六项功能，冰箱为压缩机类负载，则隔离变压器容量需要选择400W*5=2000W；内置电源容量需要选择400*6＝2400W；可选择测试仪型号为MN4276(2KW)或MN4276P(3KW)

标准型号

MN4276P(3KVA),MN4276P(6KVA);MN4274P(3KVA),MN4274P(6KVA)
MN4276(3KVA)、MN4276(6KVA);MN4274(3KVA)、MN4274(6KVA)

标准型号外型尺寸

500W*600D*1270H(不含万向轮）；500W*600D*1400H(含万向轮）

技术参数

接
地
电
阻
测
试

接地电阻测试方式

四线制

空载输出电压

<12V

输出电流设定范围

AC:3.00-30.00A连续可调恒流输出 　50/60Hz双频可选

输出电流分辨率

0.01A

输出电流精度

3.00-9.99A：±（1.5%设定值+0.20A）

10.00-30.00A：±（1.5%设定值）

接地电阻设定范围

上限：0-600mΩ

下限：0-600mΩ        0=关闭

接地电阻测量范围

 3.00A≤输出电流≤10.00A，电器安规综合测试仪， 0-600mΩ

10.00A＜输出电流≤20.00A，安全综合测试仪操作方法， 0-300mΩ

20.00A＜输出电流≤30.00A，程控安规综合测试仪， 0-200mΩ

接地电阻测量分辨率

1mΩ

电阻归零

0-200mΩ

接地电阻测量精度

1.5%读数值+3mΩ

测试时间设置范围

0.0-999.9S       0.0=持续输出

测试时间分辨率

0.1S

测试时间精度

±（0.1%设定值+0.05s）

绝
缘
电
阻
测
试

额定输出负载/电流

1VA(1000V/1mA)  1mA

输出电压纹波

阻性负载，安规综合测试仪，1000V/1mA，五合一安规综合测试仪，<5%

输出电压设定范围

DC: 100-1000V连续可调

输出电压分辨率

1V

输出电压精度

±（1.5%设定值+3V）

绝缘电阻设定范围

上限：0,1-3000MΩ   0=关闭

下限：1-3000MΩ

绝缘电阻测量范围

0.50-99.99-999.9-3000MΩ

绝缘电阻测量分辨率

0.01MΩ/0.1MΩ/1MΩ

电阻补偿

＞30MΩ

绝缘电阻测量精度

100-499V：＜100MΩ：±(5%读数值+0.5MΩ)；100MΩ－1000MΩ：±(10%读数值+5MΩ)

500-1000V：＜100MΩ：±(2%读数值+0.2MΩ)；100MΩ－3000MΩ：±(5%读数值+2MΩ)

延迟时间

0.5-999.9S

测试时间设置范围

0.0-999.9S       0.0=持续输出

测试时间分辨率

0.1S

测试时间精度

±（0.1%设定值+0.05s）

交
流
耐
电
压
测
试

耐电压测试类型

冷态耐电压测试

热态耐电压测试（选配）

额定输出负载

200VA （AC：5000V/40mA）

内置隔离变压器：140VA AC:3500V/40mA
内置变频电源：   72VA AC:1800V/40mA

输出电压调整率

＜2%（空载到满载）

输出电压设定范围

AC:100-5000V ;50Hz/60Hz双频可选

内置隔离变压器AC:100-3500V
内置变频电源  AC:100-1800V
50Hz/60Hz双频可选

输出电压分辨率

1V

输出电压精度

±(1.5%设定值+3V)

±(3%设定值+5V)

击穿电流设定范围

上限：0.000-40.00mA

下限：0.000-40.00mA    0=关闭

击穿电流测量范围

0.002-9.999-40.00mA

击穿电流测量分辨率

0.001mA/0.01mA

电流归零

0-2.000mA

击穿电流测量精度

±(1.5%读数值+0.005mA)

±(3%读数值+0.05mA)

升压时间

0.1-999.9S

缓降时间

0.0-999.9S

测试时间设置范围

0.0-999.9S       0.0=持续输出

测试时间分辨率

0.1S

测试时间精度

±（0.1%设定值+0.05s）

泄
漏
电
流
测
试

额定负载功率范围

由隔离变压器/内置变频电源功率决定

泄漏类型设定

静态泄漏，安全综合测试仪使用方法，动态泄漏

模拟阻抗类型（可订制）

GB/T12113(idtIEC60990)Fig.4

泄漏电流测量电路

GB/T12113(idtIEC60990)Fig.4

输出电压倍率

1.06倍输入电压（由隔离变压器输出）/任意设置电压（由变频电源输出）, &, amp;, amp;, amp;, lt;, /TD>

输出电压设定范围

AC:0.0-300.0V

输出电压测量范围

AC:5.0V-300.0V

输出电压测量分辨率

0.1V

输出电压测量精度

±(1.5%读数值+3V)

泄漏电流设定范围

上限：0.001-9.999-20.00A

下限：0.001-9.999-20.00A    0=关闭

泄漏电流测量范围

0.005-9.999－20.00mA

泄漏电流测量分辨率

0.001mA/0.01mA

电流归零

0-2.000mA

泄漏电流测量精度

0.05-9.999mA  ±(1.5%读数值+0.005mA)

10.00-20.00mA  ±(1.5%读数值+0.05mA)

测试时间设置范围

0.0-999.9S       0.0=持续输出

测试时间分辨率

0.1S

测试时间精度

±（0.1%设定值+0.05s）

功
率
测
试

额定负载功率范围

由隔离变压器/内置变频电源功率决定

输出电压倍率

1.00倍输入电压（由隔离变压器输出）/任意设置电压（由变频电源输出）

输出电压设定范围

AC:0.0-300.0V

输出电压测量范围

AC:5.0-300.0V

输出电压测量分辨率

0.1V

输出电压测量精度

±(0.25%读数值+0.25%量程值)

功率设定范围

上限：0.0-999.9-5500W

下限：0.0-999.9-5500W       0=关闭

功率测量范围

5.0-999.9-5500W，机械电气设备安全特性综合测试仪，实际测量范围由隔离变压器/内置变频电源功率决定

功率测量分辨率

0.1W/1W

功率测量精度

±(0.25%读数值+0.25%量程值)

电流设定范围

上限：0.001-9.999-20.00A

下限：0.001-9.999-20.00A

电流测量范围

0.001-9.999-20.00A

电流测量分辨率

0.001A/0.01A

电流测量精度

±(0.25%读数值+0.25%量程值)

延迟时间

0.2-999.9S

测试时间设置范围

0.0-999.9S       0.0=持续输出

测试时间分辨率

0.1S

测试时间精度

±（0.1%设定值+0.05s）

启
动
测
试

额定负载功率范围

由隔离变压器/内置变频电源功率决定

输出电压倍率

0.85倍输入电压（由隔离变压器输出）/任意设置电压（由变频电源输出）

输出电压设定范围

AC:0.0-300.0V

输出电压测量范围

AC:5.0-300.0V

输出电压分辨率

0.1V

输出电压测量精度

±(0.25%读数值+0.25%量程);

电流设定范围

上限：0.001-9.999-30.00A

下限：0.001-9.999-30.00A

电流测量范围

0.001-9.999-30.00A

电流测量分辨率

0.001A/0.01A

电流测量精度

±(0.25%读数值+0.25%量程值)

延迟时间

0.2-999.9S

测试时间设置范围

0.0-999.9S       0.0=持续输出

测试时间分辨率

0.1S

测试时间精度

±（0.1%设定值+0.05s）
