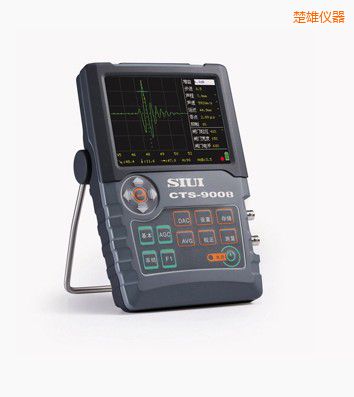

    数字超声探伤仪
    型 号:CTS-9008
    品 牌:汕超SIUI
    技术指标:工作频率范围0.5~15MHz
    楚雄数字超声探伤仪-CTS-9008-汕超SIUI

    CTS-9008数字超声探伤仪 轻便、易用、可靠 ——SIUI新一代轻便式数字超声探伤仪

    1. 小巧轻便:整机(含电池)重量保持在1.15Kg,青岛超声波探伤仪价格,高空、野外作业轻松自如

    2. 操作简易:按键少,定义明确,实现单手握持操作

    3. 防尘防水:按 IP65 防护标准设计,适应复杂的工业探伤环

    4. 超低功耗:标配锂聚合物电池,日照超声波探伤仪生产厂家,连续工作时间长达7小时

    5. 性能强劲:分辨率高、穿透力强,满足从薄板到大铸件的精确探伤

    6. 功能齐全:探头频率测量、曲面修正、USB转存、RF(射频)显示、AWSD1.1/D1.5、API 5UE评价标准。


    CTS-9008数字超声探伤仪顶级功能与性能

    1. 最高采样速率240MHz,超声波探伤仪生产厂家,测量分辨率0.1mm

    2. 简便实用的探头回波频率检测功能,a型脉冲反射式超声波探伤仪,快捷掌握探头的中心频率,令探伤评价更准确

    3. 工作频率范围0.5~15MHz,大连超声波探伤仪,灵敏度余量高达65dB,分别突显宽频带和高灵敏度的优点

    4. 20~500Hz分10档可调的脉冲重复频率,避免探伤过程中出现混响信号

    5. 端点反射法测量焊缝裂纹高度

    6. 内置AWS D1.1/D1.5、API 5UE评价标

    7. 通过回波扩展功能可将闸门内回波区域放大到整个屏幕显示

    8. RF(射频)回波功能,对于薄壁材料测量或学术研究和定性分析有很大帮助

    9. 自动增益控制AGC,配合峰值回波、图像冻结功能,快速确定缺陷最高波,铁路超声波探伤仪,探伤更高效

    10. AVG曲线,使用已知平底孔或大平底回波,保定超声波探伤仪,制作出3条不同当量的曲线

    11. DAC曲线,配合回波比较功能,使不同距离不同波幅的回波定量更简便

    12. 宽视角、高亮度、高清晰度的5.7”进口彩色TFT显示屏,细节一览无遗

    13. 3种不同的显示颜色搭配方案,满足不同使用场景和习惯的需求

    14. 存储300组曲线及波形,满足不同探伤工艺应用及探伤数据存档的需求


    CTS-9008数字超声探伤仪的技术参数:

    项 目

    单 位

    技 术 数 据

    衰减器误差

    dB

    每12dB ±1dB

    垂直线性误差

    %

    ≤3

    动态范围

    dB

    ≥30

    探伤灵敏度余量

    dB

    ≥65(2.5Z20N探头)

    远区分辨力

    dB

    ≥26

    水平线性误差

    %

    ≤0.5

    电噪声电平

    %

    ≤20(1~4MHz)

    工作频率范围

    MHz

    0.5 ~ 15,分1 ~ 4 / 0.5 ~ 8 / 2 ~ 15 三档可选

    脉冲重复频率

    Hz

    分10档可调(20 ~500Hz可调,超声波探伤仪试块, 但受探测范围、材料声速、脉冲移位、探头零点等限制)

    薄板分辨力

    mm

    ≤3(5C10N 探头)

    探测范围

    mm

    0 ~ 13000(钢纵波)

    脉冲移位

    mm

    -10 ~1000(钢纵波)

    探头零点

    μs

    0 ~ 200

    材料声速

    m/s

    400 ~ 9999

    阻尼

    低 / 高

    抑制

    %

    0 ~ 80

    检波方式

    负向检波 / 正向检波 / 双向检波 / 滤波 / RF

    增益调节

    dB

    0 ~ 110;分0.5 / 2 / 6 / 12步进调节

    探头频率检测

    采用FFT计算探头回波的频率

    AWS D1.1/D1.5

    采用FFT计算探头回波的频率

    API 5UE

    根据美国石油协会

    曲面修正

    修正斜探头圆管检测时的深度和水平距离
    修正模式:内弧 / 外弧

    裂纹测高功能

    根据斜探头端点反射法计算焊缝裂纹高度

    闸门扩展功能

    将闸门内回波放大到整个回波区域

    DAC功能

    用于制作、设置和应用DAC曲线

    AVG功能

    用于制作、设置和应用AVG曲线

    截图功能

    将仪器屏幕存为图片并输出到U盘中

    转存功能

    通过USB接口把仪器内部数据集转存到U盘中

    闸门

    闸门方式:off / 进波 / 失波 / 进波+报警声 / 失波+报警声

    存储

    500组数据集,超声波金属探伤仪,包括仪器设置、探伤状态和回波图形等

    自动增益功能

    使闸门内回波幅度自动调节到指定幅度
    幅度设置:40% / 50% / 60% / 70% / 80% / 90% / 100%

    峰值记忆功能

    显示波形包络

    峰值回波功能

    记录包含最高回波的回波波形

    冻结功能

    冻结屏幕波形

    自动校正功能

    用于校正材料声速与探头零点

    角度测量功能

    用于测量探头角度

    显示屏

    5.7"高亮度TFT液晶显示屏, 320×240像素

    工作时间

    h

    ≥7

    工作电压

    V

    9~12 DC (外部电源),超声波探伤仪培训视频, 6.0~8.4(电池)

    工作温度

    -10~40

    重量

    kg

    约1.15(含电池)

    尺寸

    mm

    152 × 240 × 52(宽×高×深)
