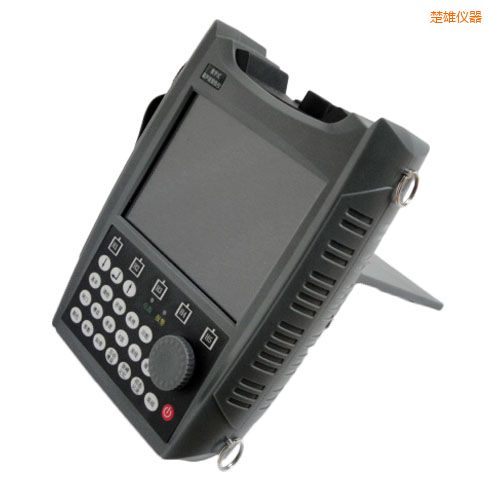

超声波探伤仪 |
|
| 型 号：UFD600 |
| 品 牌：嘉仪仪器 |
| 技术指标：检测范围：0～25000mm |
 |
楚雄超声波探伤仪-UFD600-嘉仪仪器
性能特点：
-
100个独立探伤通道，可自由设置和存储多种探伤工艺和标准
-
方波脉冲幅值和脉宽可调,最大可达2000次/秒
-
直探头、斜探头、双晶直探头等多种探伤工作方式
-
DAC（AVG）曲线适用于锻件等工件的探伤；
-
可处理最大25米量程的回波信号
-
检测过程实时动态录像并回放，超声波探伤仪设计，录像时长累计最大160分钟
-
5.7寸TFT彩屏显示，大连超声波探伤仪，用户可以按照环境自行设置屏幕颜色
-
正半波、负半波、全波、射频共4种检波方式
-
拥有直探头、斜探头自动校准功能，智能超声波探伤仪，使用简单方便；
-
具有双闸门捕捉波形功能，超声波探伤仪图片，
-
根据曲面的直径自动修正缺陷位置的检测结果
-
自动测量、计算裂纹深度
-
实时检索缺陷最高波，自动超声波探伤仪，记录缺陷最大值
-
对缺陷回波进行波峰轨迹描绘、波峰记忆等功能，日本超声波探伤仪，辅助对缺陷定性判断
-
焊缝图示、当量孔径计算等功能
-
可设置闸门、曲线的进波、失波等多种条件的声光报警
-
主菜单，子菜单在同一窗口显示。一目了然，操作简单，超声波探伤原理，方便寻找
-
主要功能均通过快捷键实现快速进入，超声波探伤仪翻译，飞梭旋轮方便快速调整设置
-
多种行业报告可选
-
A扫描、B厚度扫描和颜色B扫描共3种扫描方式；
-
数据可通过USB2.0接口导入计算机
-
大容量锂电池可保证续航20个小时以上，可随时更换电池
-
备用电池可单独充电，主机工作时可给电池充电
-
可用腕带单手持机操作，广州超声波探伤仪，也可通过背带挂在胸前操作
-
防护等级IP53，潍坊超声波探伤仪报价，可在滴水环境或小雨中使用
技术参数：
|
检测范围
|
0～25000mm
|
|
声速范围
|
400 m/s～20000m/s
|
|
增益范围
|
0dB——110dB
|
|
显示延迟
|
-20μs——+3400μs
|
|
探头零偏
|
0μs——99.99μs
|
|
工作频率
|
0.2MHz——15 MHz
|
|
电噪声水平
|
≤10％
|
|
探头阻尼
|
100Ω、150Ω、200Ω、500Ω共4档可调
|
|
重复频率
|
10～2000Hz
|
|
灵敏度余量
|
＞62dB
|
|
分辨力
|
＞40dB（5P14）
|
|
线性抑制
|
0～80%（数字抑制）
|
|
垂直线性误差
|
≤3%
|
|
水平线性误差
|
≤0.1%
|
|
动态范围
|
≥32dB
|
|
脉冲类型
|
方波
|
|
脉冲强度
|
8档可调
|
|
脉冲宽度
|
自动匹配/ 50ns—1000ns
|
|
电源
|
12×3.7V（锂电池）
|
|
环境温度
|
-20℃——50℃
|
|
环境湿度
|
20%——90%RH
|
|
显示屏
|
TFT
|
|
DAC曲线
|
√
|
|
AVG曲线
|
√
|
|
内置标准
|
√
|
|
闸门报警
|
√
|
|
曲线报警
|
√
|
|
波形冻结
|
√
|
|
通道
|
100
|
|
波形
|
1000
|
|
录像（分钟）
|
60+5×20
|
|
自动校准
|
√
|
|
噪声抑制
|
√
|
|
波峰记忆
|
√
|
|
回波包络
|
√
|
|
厚度B扫
|
√
|
|
颜色B扫
|
√
|
|
灰度B扫
|
╳
|
|
自动增益
|
√
|
|
回波编码
|
√
|
|
计算孔径
|
√
|
|
焊缝图示
|
√
|
|
裂纹测深
|
√
|
|
曲面修正
|
√
|
|
PC软件
|
√
|
|
电池数量
|
2
|
标准配置：
主机（带腕带）、锂电池、充电器、接头连接电缆、直探头、斜探头、耦合剂、皮套、仪器背带、仪器箱背带、合格证、操作手册、上位机软件光盘、MINI-USB数据线、装箱清单、保修卡、包装箱
|
