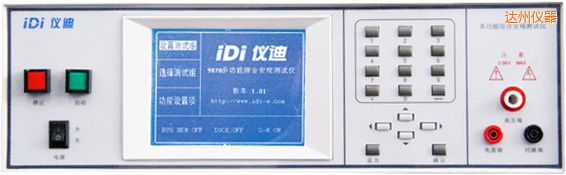

多功能安规综合测试仪 9870
简述：9870多功能综合测试仪,集交直流耐压,绝缘,接地,接触电流,电气性能及低压启动七项功能于一身,100%美国技术,体积国内最小.
MS仪源 多功能安规综合测试仪 idi9870 技术指标：
| |
量程 |
分辨率 |
精确度 |
| 交流耐压测试 |
| 输出电压，程控安规综合测试仪，KV |
0-3.50 |
0.01 |
± (2% 设定值 + 5V) |
| 输出频率 |
50Hz/60Hz ±0.1%, 用户自行选择 |
| 输出波形 |
正弦波，波峰因数= 1.3 - 1.5 |
| 输出稳定度 |
± (1% 输出值 + 5V), 空载至满载 |
| 参数设定 |
| 上/下限电流，安全特性综合测试仪，mA |
0.00-40.00 |
0.01 |
± (2%设定值 + 2 字) |
| 缓升时间(秒) |
0.1 - 999.9 |
0.1 |
± (0.1% + 0.05 sec) |
| 测试时间(秒) |
0, 0.2 - 999.9
(0=连续) |
| 电流归零, mA |
0.00-2.00 |
0.01 |
± (2% 设定值 + 2 字) |
| 电弧侦测（选购） |
1-9档 (9 为最高灵敏度) |
| 直流耐压测试 |
| 输出电压, KVDC |
0 -4.00 |
0.01 |
± (2% 设定值+ 5V) |
| 直流输出纹波 |
<5 % at 4KV/5mA |
| 参数设定 |
| 上/下限电流, mA |
0.00 - 5.00 |
0.01 |
± (2%设定值+ 2 字) |
| 缓升时间(秒) |
0.1- 999.9 |
0.1 |
± (0.1% + 0.05 sec) |
| 测试时间(秒) |
0, 0.2 - 999.9
(0=连续测试) |
| 电流归零, mA |
0.00 - 0.20 |
0.01 |
± (2% 设定值 + 2 字) |
| 电弧侦测（选购） |
1-9档 (9 为最高灵敏度) |
| 放电时间 |
非容性负载时 < 30 msec, 容性负载时 < 100 msec. |
| 绝缘电阻测试 |
| 输出电压, DCV |
100 - 1000 |
1 |
± (2%读值+ 5 V) |
| 参数设定 |
| 电阻上限值, MΩ |
0,1 - 1000 (0 = 关闭) |
1 |
与电阻量测精确度相同 |
| 电阻下限值, MΩ |
1 - 1000 |
| 测试时间(秒) |
0, 0.5 - 999.9
(0=连续测试) |
0.1 |
± (0.1% + 0.05 sec) |
| 接地电阻测试 |
| 输出电流, A |
3.0 – 30.0 |
0.1 |
± (2% 设定值 + 2 字) |
| 输出电压, Vac |
最大电压AC 6V. |
| 输出频率, Hz |
50Hz/60Hz ±0.1%, 用户自行选择 |
| 线阻归零，mΩ |
0-100 |
1 |
± (2% 设定值 + 2 字) |
| 参数设定 |
| 电阻上/下限值, mΩ |
0 – 510 (3.0-10.0A) |
1 |
± (2% 设定值 + 2 字) |
| 0 – 200 (10.1-25.0A) |
| 0 – 150 (25.1-30.0A) |
| 测试时间(秒) |
0, 0.5 - 999.9
(0 = 连续测试) |
0.1 |
± (0.1% + 0.05 sec) |
| 量测规格 |
| |
量程 |
分辨率 |
精确度 |
| 电压, KV(AC/DC) |
0.00 -4.00 |
0.01 |
± (1.5 % 读值 +1字) |
| 电压, Vdc (绝缘) |
0 - 1000 |
1 |
± (1.5% 读值 + 2 字） |
| 交流电流, mA |
0.00 - 40.00 |
0.01 |
± (2% 读值+ 2 字) |
| 直流电流, mA |
0.00 – 5.00 |
0.01 |
| 交流电流, A (接地) |
0.0-30.0 |
0.1 |
± (3 % 读值 + 3 字) |
| 电阻, MΩ (绝缘) |
1-999.9 |
0.1/0.01 |
100-499V ± (7%读值 + 2 字) 500-1000V ± (3% 读值 + 2 字) |
|
| 电阻, mΩ (接地) |
0-510 |
1 |
± (2 % 读值 + 2 字) |
| 电气性能测试 |
| 测试电源 |
| 交流电压 |
0 - 277.0V, 单相, 0 - 30.0A （最大） |
| 电流 |
最大可持续30A |
| 功率 |
最大达8400W |
| 过流保护 |
单路电流可达 50A ，安全综合测试仪操作方法，持续时间< 3 sec, 冲击电流 180A反映时间 10u sec.<, /FONT> |
| 参数设定 |
| 交流电压上/下限设定, V |
0.0-277.0 |
0.1 |
± (1.5% 设定值 + 0.2 V), 60.0-277V |
| 交流电流上/下限设定, A |
0.0-30.0 |
0.1 |
± (2% 设定值 + 2字) |
| 功率上/下限设定, W |
0 - 8400 |
1 |
± (5% 设定值 + 6 字) |
| 功率因数上/下限设定 |
0.000-1.000 |
0.001 |
± (8%设定值 + 2 字) |
| 漏电流上/下限设定,mA |
0.0-10.00, 上限值 0=关闭 |
0.01 |
± (2% 设定值 + 2 字) |
| 滞留时间(秒) |
0.1-999.9 |
0.1 |
± (0.1% + 0.05 sec) |
| 测试时间(秒) |
0, 0.1-999.9 (0=连续测试) |
| 量测规格 |
| |
量程 |
分辨率 |
精确度 |
| 电压, Vac |
0.0-277.0 |
0.1 |
± (1.5%读值 + 2字), 60.0~277V |
| 电流, Aac |
0.0-30.0 |
0.1 |
± (2%读值 + 2字) |
| 功率, Watts |
0-8400 |
2 |
± (5%读值 + 6 字) |
| 功率因数 |
0.000-1.000 |
0.001 |
± (8% 读值 + 2 字)
V>60VAC & PF>0.2 |
| 漏电流, mA |
0.00-6.00 |
0.01 |
± (2% 读值 + 2 字) |
| 测量电路 |
漏电流量测电阻 = 2KΩ±1% |
| 时间(秒) |
0.0-999.9 |
0.1 |
± (0.1% 读值 + 0.05 秒) |
| 接触电流测试 |
| DUT |
| 测试输入电源 |
0 - 277.0V, 单相, 30A （最大） |
| 电流 |
最大可持续30A |
| 过流保护 |
短路电路 50A，持续时间 < 3 sec, 冲击电流 180A, 反应时间 10u sec. |
| 参数设定 |
| 电流上/下限设定, mA |
量程： 0-6000uA, 分辨率： 10uA,上限值 0=关闭 |
| 测试时间(秒) |
量程 0, 1.0-999.9 (0=连续测试), 分辨率 0.1second. |
| 符合标准 |
MD-A UL544NP, UL484 , UL923, UL471, UL867, UL697 |
| MD-B IEC60990 Fig4 U2, IEC 60950-1, IEC60335-1,IEC60598-1,IEC60065, IEC61010 |
| MD-C IEC60950, IEC61010-1 FigA.2 (2K ohm) |
| MD-X 外接 MD可满足客户特殊MD的需求 |
| 测试状态 |
NEUTRAL, REVERSE, GROUND |
| 测试模式 |
G-L, G-N |
| 电流量测 |
| 量测频宽 |
15Hz-100KHz |
| 接触电流量程 (RMS) |
分辨率 |
精确度(DC,15-100KHz) |
精确度(>100KHz to 1MHz) |
| 0.00mA - 6000.00uA |
1 |
±(2% 读值+ 3字) |
±(5%读值) |
| 电流归零 |
分辨率 |
精确度(DC,15-100KHz) |
精确度(>100KHz to 1MHz) |
| 0.00mA - 2000.00uA |
1 |
±(2% 读值+ 3字) |
±(5%读值) |
| 电压量测 |
| 量程 |
0.0-277.0 VAC |
| 分辨率 |
0.1 V |
| 精确度 |
± (1.5% 读值 +0.2V), 30.0-277.0V |
| 外接 MD |
量测阻抗 1KΩ |
| MD A - D 量测网络 |
精确度: 电阻 ± 1% 电容 ± 5% |
| MD 电压限 |
最大峰值 30V 或 30VDC |
| 可增加额外高压输出端初级对地、次级对地以及初级对次级耐压测试（选配 Opt.A755） |
|
External Channel |
HV relay |
GND relay |
| 初级对地 |
Open |
ON |
ON |
| 次级对地 |
High |
OFF |
ON |
| 初级对次级 |
Low |
ON |
OFF |
MS仪源 多功能安规综合测试仪 idi9870 功能特点：
1、一键完成多项安规测试
交/直流耐压﹑绝缘电阻﹑接地电阻﹑接触电流﹑电气性能以及低压启动测试，测试项目可以任意组合，安规综合测试仪，操作简易，轻松一键完成多项安规测试。
2、完全符合多国安规标准要求
完全符合GB4706﹑IEC60335﹑UL484﹑UL932等多国安规测试标准要求，接触电流测试中的人体模拟阻抗符合最新版本家用电器标准要求
3、满足大容量负载的接触电流测试
可满足容量达6KVA/30Arms负载的接触电流测试，启动瞬间可承受180A的冲击电流
4、可选购RS-232接口
用户可选购RS-232通讯接口，可实现电脑与设备的通讯连接，对设备进行控制操作，方便用户使用，四合一安规综合测试仪，提高设备的自动化
5、校正方便
采用软件方式进行校正。在前面板上操作便能将仪器校正，避免校正仪器需要打开机盖所带来的危险
6、PLC遥控操作接口
PLC遥控输入输出接口提供全部控制信号，用户可以轻松地通过PLC遥控接口实现对设备的操作控制，并可随时调用内建6组记忆的测试参数进行测试，方便用户生产线测试，安全性综合测试仪，极大提高生产效率
7、电源输出控制-Power Control
可以通过设备背板的Power Control 控制接口实现接触电流测试以及电气性能测试时对仪迪变频电源或隔离式多电压选择器的电压选择，操作更加简便快捷
8、两组高压输出功能
设备背板可选装Extemal HV端口，机械电气设备安全特性综合测试仪，可增加一高压输出端，从而实现三点间的耐压测试，使得测试更加方便，更具效率
9、20组记忆功能
设备内建20组记忆，安全综合测试仪，每组记忆包含10个测试步骤，操作者可以将不同参数设定储存到记忆组中，电器安规综合测试仪，随时可以调出，避免针对不同情形测试时需要重复设定参数，安规自动综合测试仪，提高工作效率
MS仪源 多功能安规综合测试仪 idi9870产品附件：
| 编码 |
实物 |
| A1101 |
1.5m高压测试线1根 |
| A1150 |
40A DUT测试电源输出线1根 |
| A1151 |
40A 3米DUT测试电源输入线 |
| A1152 |
40A 3米接地电阻测试回路线 |
| A1153 |
40A 3米接地电阻测试线 |
| A1505 |
Interlock Disable Key |
| A1932 |
30A 1.6米接触电流测试盒 |
| |
电源线(10A) |
| |
保险丝2个 |
|
