设备概述：

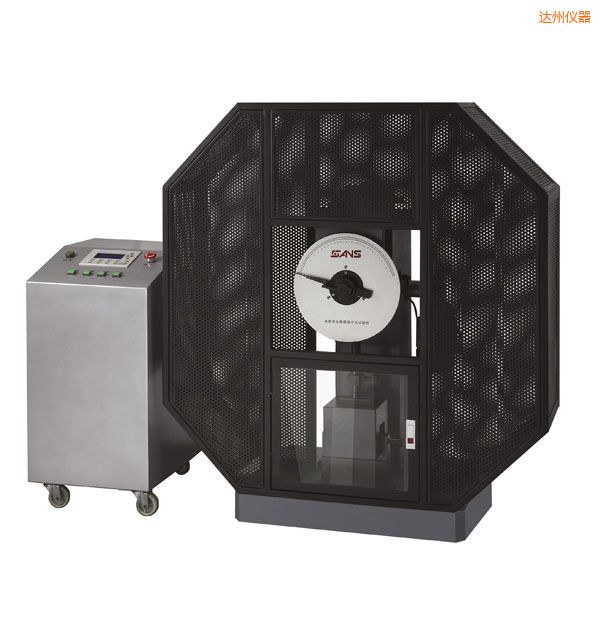

ZBC4000系列金属摆锤冲击试验机是旧式金属大摆锤的改进机型，本机一改传统机型的一些固有缺陷，同时吸收传统机型的一些精华，进一步提高了设备的可靠性与稳定性。该系列也是对金属材料在动负荷下抵抗冲击性能进行检测的仪器，能连续和大量地做金属冲击试验，冲击试验机辅助设备，并显示冲击吸收功、冲击韧性、摆锤的旋转角度及打印试验报告（指针式不具备这几个功能）等。是金属材料生产厂家、质检部门必备的检测仪器，也是科研单位进行新材料研究不可缺少的测试仪器。该机型暂不能配备自动送样装置，电池落球冲击试验机，且不具备试样回收功能。

主要功能：

用于进行金属悬臂梁冲击试验，冲击强度试验机，得出金属试样的冲击吸收功。

主要特点：

1：底座用实心钢板加工而成，立柱采用铸造加工，摆轴采用简支梁方式支承。具有稳定性高，钢性好等优点，摆锤冲击试验时没有颤抖，冲击试验机厂家，冲击结果更准确。

2：挂摆装置采用缓冲设计，避免了挂摆时的冲击及对它可能造成的损伤，有效的降低了挂摆时的噪音，izod冲击试验机，延长了设备寿命以及提高了安全性，摆锤落角恒久不变。

3：采用标准双级减速机替代老式摆锤复杂的传动系统，半自动摆锤冲击试验机，效率高，彻底避免传动故障。

4：具有指针和液晶两种能量显示方式，两种方式共同显示，其结果可以相互对比，环瑞冷热冲击试验机，有效的排除可能出现的问题。

5：全封闭式防护罩，可以有效防止断裂试样的飞浅，也可以防止试验人员在试验时进入试验机内部，保证试验人员及设备安全。

6：采用工业用PLC控制系统控制摆锤动作，高精度的旋转编码器来获取摆锤的实时位置，抗冲击试验机，系统稳定、可靠，安全帽冲击试验机，数据准确。

满足标准：

1.         JJG608-89 《悬臂梁冲击试验机》

2.         GB/T3808-2002 《摆锤式冲击试验机的检验》

3.          ASTM E23-07a《Standard Test Methods for Notched Bar Impact Testing of Meteriallic Materials》（只满足悬臂梁部分）

应用行业：

计量质检；冶金钢铁；机械制造；高等院校；科研实验所；商检仲裁、技术监督部门；其它行业。

原装配置：

主机1台、防护罩一套、控制柜一个、悬臂梁支座一套。

可拓展配置：

无

技术参数：

1.          最大冲击能量：150J

2.          摆锤力矩(冲击常数)：80.3848 N·m

3.          角度最小分辨力：0.1°

4.          摆锤预扬角：150°

5.          摆锤中心至冲击点(试样中心)距离：430mm

6.          冲击速度：4.0m/s

7.          摆锤刀刃顶角：75°±1°

8.          摆锤刀刃顶圆角半径：0.5-1mm

9.          试样规格(长×宽×高)：  10×10×（70、98、126）mm

10.       试验机外形尺寸(长×宽×高)：1200×450×1290mm

11.       试验机净重：400 kg

12.       电源：交流三相五线380V±10%  50Hz

13.       环境条件：周围环境无腐蚀介质，无震动，悬臂梁冲击试验机供应商，无强电磁场干扰．

注：该机地基施工由用户负责。
