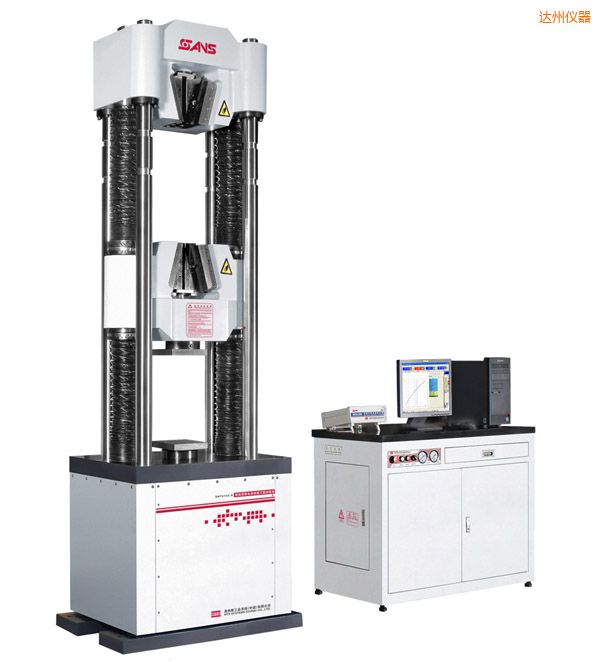

    微机控制电液伺服万能试验机
    型 号:SHT4106-G
    品 牌:美国美特斯MTS
    技术指标:最大试验力:1000kN
    达州微机控制电液伺服万能试验机-SHT4106-G-美国美特斯MTS

    设备概述:

    1000kN 微机控制电液伺服万能试验机(钢绞线专用)采用全数字闭环控制系统,waw系列微机控制电液伺服万能材料试验机,能实现力、位移、变形的三闭环控制要求,控制方式间能任意组合、平滑切换。光柱采用中碳钢,高钢度。表面镀铬抛光处理,电液伺服试验机厂家,美观,防锈性好。切槽式光杠,能实现拉伸最大空间1100mm、 900 mm、700 mm调节,更加人性化;主液压缸采用间隙密封和斯特封结构,双重密封,保证长期工作的零泄漏;油缸密封件采用斯特封,电液伺服试验机报价,油缸压力可调;采用美国世铨公司轮辐式负荷传感器,抗测拉(压)能力强,线性、稳定性好,精度满足0.5级试验机要求;位移传感器采用抽出式光电编码器,精度高,重复性好;全数字DSP控制器,神经元自适应PID算法,力、引伸计(变形)、位移三闭环控制,最多8路模拟信号采集通道,3路数字信号控制通道;专业模块化PowerTest试验软件。满足国家、国际及行业标准的试验要求,可扩展实现试验数据网络传输功能。


    主要功能:

    适合于钢绞线拉伸试验,各种金属材料试样的拉伸、压缩、弯曲、剪切等试验,以及一些产品的特殊试验。


    主要特点:

    1:双空间结构,上下横梁之间为拉伸空间,下横梁与试台之间为压缩空间。拉压试验转换相当方便;上下横梁均采用铸钢件,强度高,安全性好;

    2:独特的钳口和夹具设计,确保钢绞线的断裂效果

    3:具有专利技术的大标距的引伸计完全满足标准的要求

    4:油源采用静音设计,环保,微机电液伺服万能材料试验机,人性化,独有的压差随动系统,降低能耗,减少发热,电液伺服万能试验机价格,保护油路;

    5:采用高速DSP平台,其高集成度、强大的控制、数据处理能力、高可靠性,是采用其它处理器的试验机所无法比拟的。

    6:采用基于神经元自适应PID算法的全数字、三闭环(力、变形、位移)控制系统,实现力、变形、位移全数字三闭环控制,各控制环间可自动切换,并在各方式间切换时实现无冲击平滑过渡。

    7:高精准24Bit数据采集系统,waw-100b微机电液伺服式万能试验机,高分辨率,电液伺服试验机操作视频,可扩展至8路AD采集。

    8:USB1.1通讯,通讯速率为12Mb/s,电液伺服试验机说明书,采用全速模式,批量传输方式。

    9:系统板采用4层PCB独特抗干扰布线方法,抗干扰能力强。

    10:除电源接口外,其它接口一律采用标准USB式接口,电液伺服试验机操作方法,即插即用接口此种接口可实现热插拔,即具有即插即用功能。接口特性可由软件在线设置。使得各接口布局工整合理,电液伺服万能试验机,插拔方便。


    满足标准:

      GB/T 5224-2003   预应力混凝土用钢绞线

      GB/T 228-2002    金属材料  室温拉伸试验方法

    GB/T 5223-2002   预应力混凝土用钢丝

      GB/T 7314-2005   金属材料  室温压缩试验方法


    原装配置:

    拉伸夹具一套、压缩夹具一套


    可拓展配置:

    螺栓拉伸夹具、螺母保载夹具、弯曲夹具、剪切夹具


    应用行业:计量质检;电线电缆;民用航空;高等院校;科研试验所;商检仲裁、技术监督部门;建材;其它行业。

    技术参数:



    SHT4106-G微机控制电液伺服钢绞线试验机技术参数

    规格型号

    SHT4106-G

    最大试验力

    1000kN

    试验机准确度等级

    1级/0.5级

    试验力示值相对误差

    ±1%/±0.5%以内

    试验力测量范围

    1%-100%FS(全程不分档)

    变形(引伸计)测量范围

    1%-100%FS

    变形示值相对误差

    ±1%/±0.5%以内

    变形分辨力

    最大变形量的1/300000

    立柱数

    6

    立柱间有效距离(mm)

    510

    活塞移动速度范围

    0-100mm/min

    试验力加载速率范围

    0.02%—2%FS/s

    拉伸钳口最大间距(mm)

    最大压缩空间(mm)

    1100

    950

    钢绞线夹持直径(mm)(7芯)

    φ9.0-φ12.7

    φ15.2-φ18

    允许扩展的棒材夹持范围(mm)

    φ10-φ18

    φ18-φ28

    φ28-φ45

    允许扩展的板材夹持厚度(mm)

    2-20

    20-40

    压板尺寸(mm)

    200×200

    活塞行程(mm)

    250

    主机外形尺寸(长×宽×高mm)

    1020×670×3050

    油源外形尺寸(长×宽×高mm)

    1150×600×900

    总功率(kw)

    6(三相五线制 AC380V 50Hz)

    可扩展配置弯曲夹具

    支滚中心距(mm)

    36—400

    压滚直径(mm)

    3—300(选配)

    重量(kg)

    约5000
