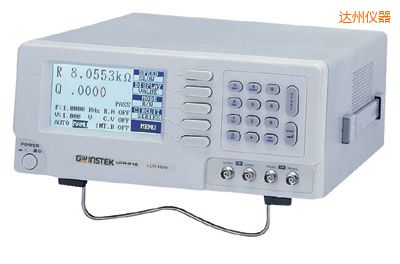

高精密LCR测试仪 |
|
| 型 号：LCR-821 |
| 品 牌：台湾固纬GWINSTEK |
| 技术指标：12 ~ 200kHz (504 steps) |
 |
达州高精密LCR测试仪-LCR-821-台湾固纬GWINSTEK
高精度LCR测试仪 , 12 ~ 200kHz (504 点)
LCR－800系列是一款应用于零组件/材料测量的LCR测试仪，，可用于研发和生产线等多种不同的应用场合。240x128大型点阵LCD可同时显示两组测量参数，，而且使用者还可看到所有的测试条件。测量参数的组合，，采用最佳的观测需求，，像R/Q、C/D、C/R和L/Q；LCR－821还具有更精确的阻抗测量模式，，可以同时测量阻抗值和相位角。100组测量条件设置记忆体使得LCR-800系列满足多种测试环境和场合。通过RS-232接口的PC软件(LCR-viewer)，，可以让使用者通过PC的控制下,快速及便利的截取并储存量测的资料。Handler接口是LCR-826/827/829的标配接口。
特点
测试频率：12Hz ~ 200kHz，，可连续调节
0.1% 高测量准确度
100 组设定条件记忆储存、调取功能
R/Q, C/D, C/R, L/Q, Z/θ, L/R 测试模式
绝对值, Δ值, Δ%值测量显示
240 x 128 大型 LCD 显示屏
测试条件及测试结果同时显示在屏幕上
内建 RS-232C 接口 (含 LCR-Viewer 控制软件)
|
测试频率
|
|
|
12Hz ~ 200kHz (504 点)
|
|
基本准确度
|
|
|
0.05%
|
|
测试电压
|
|
|
5mV ~ 1.275V (5mV步进)
|
|
直流偏压
|
|
内部
|
2V
|
|
外部
|
0~35V
|
|
显示范围
|
|
串/并联等效阻抗
|
R 0.00001Ω ~ 99999kΩ
|
|
电容
|
C 0.00001pF ~ 99999uF
|
|
电感
|
L 0.00001mH ~ 99999H
|
|
品质因素
|
Q 0.0001 ~ 9999
|
|
损耗因素
|
D 0.0001 ~ 9999
|
|
阻抗
|
|Z| 0.00001Ω ~ 99999kΩ
|
|
相位角(度)
|
θ -180.00° ~ 180.00°
|
|
测量模式
|
|
|
R/Q, C/D, C/R, L/Q, Z/θ, L/R
|
|
等效电路
|
|
|
串联/并联可切换
|
|
记忆体
|
|
|
100组
|
|
平均
|
|
|
1~255次
|
|
测量速度
|
|
|
慢, 中, 快
|
|
测量值显示
|
|
|
绝对值, Δ值, Δ%值
|
|
显示屏
|
|
|
240 x 128 点阵C.C.F.L 背光LCD显示
|
|
接口
|
|
|
RS-232C
|
|
电源
|
|
|
100V ~ 240V, 50/60Hz
|
|
附件
|
|
|
电源线 x 1,
操作手册 x 1,
测试治具: LCR-06A x 1
选购测试治具: LCR-05, LCR-07, LCR-08, LCR-09
|
|
尺寸&重量
|
|
|
330(宽) x 149(高) x 437(长)mm
约 5.5 公斤
|
|
