频谱分析仪 |
|
| 型 号：GSP-810 |
| 品 牌：台湾固纬GWINSTEK |
技术指标：频率范围 : 150kHz ~ 1GHz
|
 |

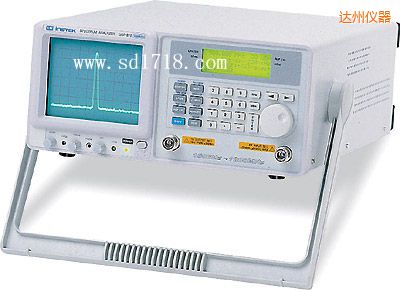

达州频谱分析仪-GSP-810-台湾固纬GWINSTEK
SP-810是一台采用数字合成技术简单易用的射频测量仪器，频谱分析仪 噪声电平，频率范围1GHz。相位锁定系统的设计保证了测量结果的精度，频谱分析仪面板，并且价格合理。GSP- 810可以适应多种测量环境，频谱分析仪归类决定，带有1瓦特的输入保护。精巧的外形和极低的重量使得GSP-810非常便于携带。通过标配的RS-232C接口和 windows接口软件可以在PC上显示频谱仪画面并且保存和打印测量结果。
多种独特的功能和特点使GSP-810成为一款可经济型扩展的高性价比测量仪器。
特点
频率范围 : 150kHz ~ 1GHz
全数位锁相回路技术设计
高频率稳定度 : +10ppm
高频距 (Span) 解析度提供观察信号更详细之能力 :0, 2kHz ~ 100MHz/DIV
解析频宽 (RBW) : 3k, 30k, 220k, 4MHz
高输入保护位准 : +30dBm, +25VDC
参考准位 : -30dBm ~ +20dBm
高性能之杂讯准位 : -95dBm @30kHz, -100dBm typical ; over -150dBm/Hz typical @220kHz and 4MHz RBW
突波 (Spurious) 杂讯 : < -60dB
三阶交互调变杂讯 (3rd) : < -70dBc
两组 Markers 提供绝对值与相对值量测
其他功能 : Max. Hold, Average (2 ~ 32 traces), Freeze, Peak Search, Marker to Center Function
9 组参数设定记忆组
RS-232C 及显示软体可连接至 PC 撷取信号波形
选购配备 : Power Meter, Tracking Generator, Remote Control Software
|
频率
|
|
频率范围
|
150kHz ~ 1GHz
|
|
频率解析度
|
1kHz C.F. entry, 40Hz Sweep resolution at 2kHz/DIV
|
|
频率显示
|
6 1/2 digit setting
|
|
频率控制
|
Digital phase locked
|
|
频率稳定度
|
+2ppm/year aging, +10ppm, 0 to 50°C
|
|
频率频距 (Spans)
|
Zero, 2kHz to 100MHz/div, in a 1-2-5 sequence
|
|
频宽
|
|
|
解析频宽
|
3kHz, 30kHz, 220kHz, 4MHz
|
|
解析频宽准确度
|
15%
|
|
视频频宽
|
1.6kHz/90kHz coupled with RBW
|
|
振幅
|
|
参考准位范围
|
-30dBm 到+20dBm
|
|
参考准位准确度
|
+1dB at 80MHz
|
|
输入准位范围
|
-100dBm 到 +20dBm
|
|
杂讯准位
|
-95dBm@30kHz RBW, -100dBm typical/-75dBm:150kHz ~ 10MHz
|
|
振幅显示范围
|
75dB
|
|
振幅准确度
|
+ 1.5dB typical@0dBm, 80MHz
|
|
振幅准位线性
|
+ 1.5dB over 70dB
|
|
参考准位频率平坦度
|
+1.5dB over 100MHz, +2.5dB typical over entire band/+3dB:150kHz ~10MHz
|
|
谐波突波响应
|
<-40dBc, RF input < selected reference
|
|
非谐波突波响应
|
<-60dBc typical down from reference level, average, 5MHz/div
|
|
三阶交互调变杂讯 (3rd)
|
<-70dBc, @-40dBm input, 2 tones, 2MHz part/<-45dBc:150kHz ~10MHz
|
|
相位杂讯
|
-77dBc/Hz at 1GHz, 30kHz offset
|
|
输入
|
|
输入过载保护
|
+30dBm continuous, +25VDC
|
|
阻抗
|
50 ohm nominal
|
|
回复损失
|
<16 dB (VSWR < 1.35)
|
|
输入衰减
|
50dB to 0dB in 10 dB steps coupled to reference level
|
|
连接头
|
Type N female
|
|
游标
|
|
游标数
|
2
|
|
游标解析度
|
0.1dB, 1kHz
|
|
游标模式
|
绝对值, 相对值, PK->Marker, Marker->Center
|
|
游标准确度
|
0.1dB+振幅准确度
|
|
其他功能
|
|
|
记忆
|
9 组参数设定记忆组
|
|
Trace
|
Max. Hold, Average (2 ~ 32 traces), Freeze(Hold)
|
|
设定
|
Access parameters
|
|
FM/AM DEMODULATOR
|
|
|
WB FM
|
120kHz deviation
|
|
MB FM
|
75kHz deviation
|
|
NB FM
|
30kHz deviation
|
|
AM Outputs
|
Internal speaker, 3.5mm stereo jack, wired for mono operation
|
|
显示软体及 RS-232C
|
|
|
可连接 PC 以撷取 GSP-810 之波形, 软体可至软体下载区下载
|
|
一般特性
|
|
使用电源
|
交流 100/120/220/230V +10%, 50/60Hz
|
|
附件
|
操作手册 x 1, 电源线 x1
|
|
尺寸及重量
|
310(宽) x 150(高) x 455(长)mm, 约 8.5 公斤
|
|
