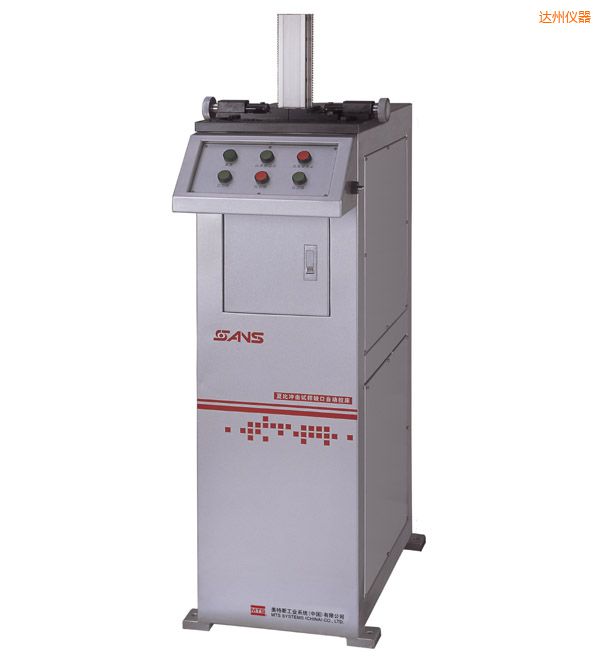

    夏比冲击试样缺口自动拉床
    型 号:QYJ4201
    品 牌:美国美特斯MTS
    技术指标:试样尺寸:10×10(7.5或5)×55mm
    达州夏比冲击试样缺口自动拉床-QYJ4201-美国美特斯MTS

    设备概述:

    该机是金属摆锤冲击试验机的附属专用设备,根据相应标准制取不同缺口形状的金属冲击试样。采用液压传动、电动控制(电磁阀换向控制拉刀升降),可控调速(调速阀可调节不同切削速度),同时采用润滑油冷却润滑切削刀刃,保证制备的试样缺口尺寸、表面质量都高标准满足使用要求。拉刀采用优质W18Cr4V刀具合金材料,使用寿命高。设备稳定可靠,操作方便,制样效率高,是金属摆锤冲击试验机最佳配套设备。


    主要功能:

    主要用于加工金属摆锤夏比冲击试样缺口。


    主要特点:

    1:拉刀采用优质W18Cr4V刀具合金材料,刀具参数设计合理,使用寿命高。

    2:主要液压元器件均采用国内知名品牌,充分保证了液压系统的可靠性与稳定性。

    3:配有润滑系统,给拉刀刀刃及拉刀导向装置供油,以便冷却、润滑及清洗拉刀,使拉削出的试样缺口尺寸及表面粗糙度得到保证,并延长拉刀使用寿命。

    4:机架骨架部分由角钢、槽钢等型材焊接而成,结构设计合理,符合操作者习惯。面板等部分为钣金结构,拆装方便,表面喷塑处理,外观整齐美观。

    5:电气控制部分主要电气元件采用国外或中外合资知名企业生产,保证了设备的可靠性稳定性。


    满足标准:

    试样缺口满足以下标准:

    1.   GB/T 229-1994 《金属夏比缺口冲击试验方法》

    2.   ISO148-1998 《Metallic materials – Charpy pendulum impact test》

    3.   ASTM E23-02a 《金属材料缺口试样标准冲击试验方法》

    4.   DIN 50 115-1991 《金属材料冲击试验特殊试样尺寸及断口判定》中DVM型试样


    应用行业:

    计量质检;冶金钢铁;机械制造;汽车生产;高等院校;科研实验所;商检仲裁、技术监督部门;其它行业。


    原装配置:

    V型、U2型各一把


    可拓展配置:

    U3型拉刀、U5型拉刀


    技术参数:

    1.       试样尺寸:10×10(7.5或5)×55mm

    2.       缺口类型:V型缺口:深2mm  45o±2 o  r=0.25mm±0.025mm

                U2型缺口:深2mm  宽2mm  r=1mm±0.05mm

                U3型缺口:深3mm  宽2mm  r=1mm±0.05mm

                U5型缺口:深5mm  宽2mm  r=1mm±0.05mm

    3.       拉刀行程:340±10mm

    4.       拉削速度:2~3m/min(无级调速)

    5.       润滑系统:润滑油循环、油量可调

    6.       液压油牌号:L-HM46液压油或性能相当的液压油

    7.       液压油量:约20L,用户自备

    8.       功率:500W

    9.       电压:三相五线380V±10%  50Hz

    10.            外形尺寸:长×宽×高=430×750×1250mm

    11.            主机重量:约200kg

    注:拉刀需选配
