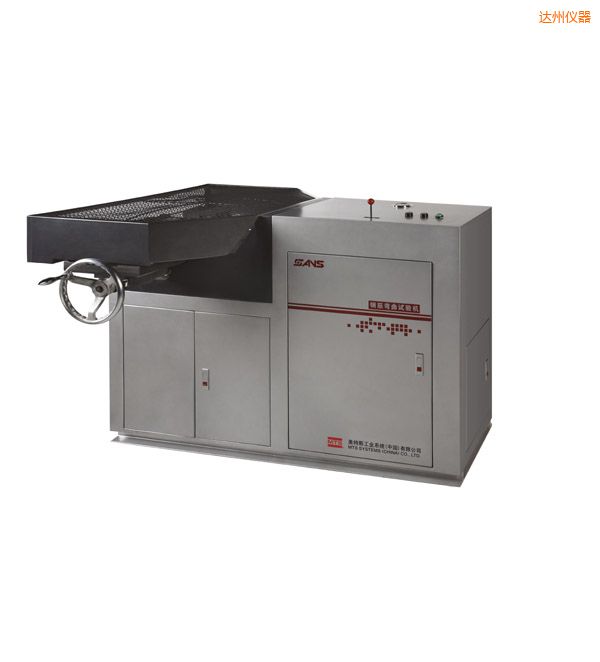

设备概述：

该机采用液压缸驱动，，用手动阀来控制液压缸动作方向，操作简单方便，工作效率高，主要适用于建筑用热轧带肋钢筋的抗弯试验，用来检测热轧带肋钢筋原材和焊接点的抗弯性能，是冶金部门、科研机构、质检部门及有关企业进行材料性能检验和研究的常用设备。

主要功能：

用于建筑用热轧带肋钢筋的抗弯试验，检测热轧带肋钢筋原材和焊接点的抗弯性能。

主要特点：

1：液压站：液压站主要由油箱、油泵、阀等组成。其中主要液压元器件均采用国内知名品牌，充分保证了液压系统的可靠性与稳定性。

2：机架：机架骨架部分由角钢、槽钢等型材焊接而成，结构设计合理，符合操作者习惯。面板等部分为钣金结构，拆装方便，表面喷塑处理，外观整齐美观。并配有废铁渣回收漏斗，方便用户清理设备。

3：底座：液压油缸安装于底座之上，其采用铸钢精密铸造而成，，材质符合GB/T11352-1989。强度高，刚性好，，不变形，，有效地保证了试验结果的准确性。

4：防护罩：该部件为本设备非常之重要安全防护措施，，以防在试验过程中钢筋飞出，伤及操作者。该部件主要由角钢焊接而成，，外罩钢丝网，，通过铰链与主机架连接。打开及关闭方便，，在试验过程中，通过钢丝网上的孔，操作者可以清楚地观察到试验进程。

5：弯芯、弯芯座：弯芯座装在油缸的活塞杆上，弯芯固定于弯芯座上。弯芯采用高强度材料加工而成，并经热处理之后，，经久耐用，不易损坏。

6：支辊及调整装置：本部分为试样（钢筋）装夹部分，主要运动部件均采用耐磨材料加工而成，经久耐磨。并带有指示装置，操作者可以根据试验要求，，通过转动手轮，方便而准确地设定两支辊之间的距离。

7：液压油缸及控制阀：液压油缸为特殊定做，体积小，出力大，为弯曲钢筋提供足够的力。控制阀采用国内知名厂家的手动控制阀，可靠性得到保证，且操作方便。

8：电气控制系统主要电气元件采用国外或中外合资知名企业生产，保证了设备的可靠性稳定性。

满足标准：

GB/T 232-1999 《金属材料弯曲试验方法》

应用行业：

计量质检；冶金钢铁；机械制造；高等院校；科研实验所；商检仲裁、技术监督部门；建筑材料；其它行业。

原装配置：

弯芯一套、弯芯座一套

可拓展配置：

无

技术参数：

1.   最大推力               160kN

2.   支辊间宽度             118～450 mm

3.   支辊直径               Φ100mm        ;

4.   最小钢筋直径           Φ6mm

5.   最大钢筋直径           Φ40mm

6.   最大弯曲角度           180°

7.   油缸直径               Φ110mm

8.   活塞行程               360mm

9.   功率                   3000W

10.        机器外形尺寸         1450mm×950mm×1100mm

11.        机器重量             约400kg

12.        液压油量             38 L（用户自备）

13.        液压油牌号           L-HM46液压油或性能相当的液压油

14.        液压系统工作压力     16MPa
