便携式硬度测试仪 |
|
| 型 号：Equotip 550 Leeb |
| 品 牌：瑞士Proceq |
| 技术指标：测量范围：1-999 HL |
 |

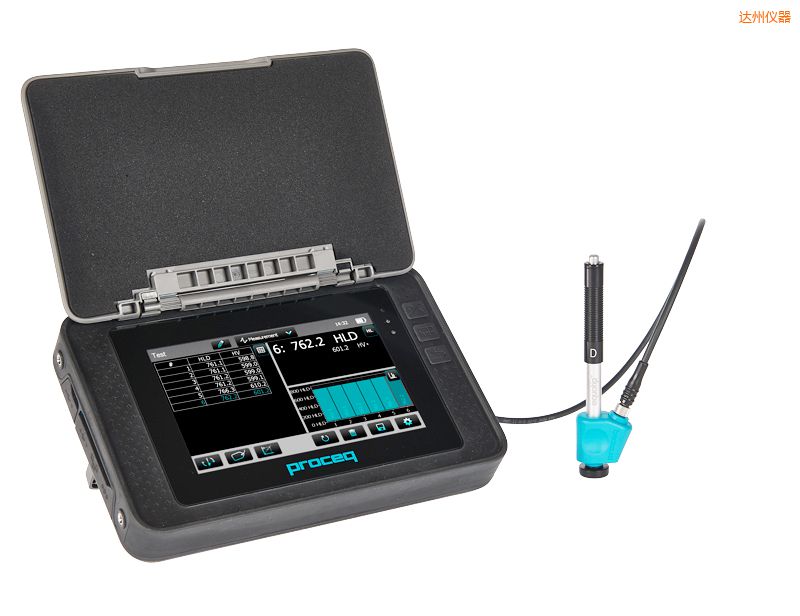

达州便携式硬度测试仪-Equotip 550 Leeb-瑞士Proceq
Equotip 550 是便携式硬度检测中功能最齐全的一体化解决方案。 里氏硬度原理基于动态（回弹）法，最适用于重型、大型或已安装部件的现场检测。
结合 Equotip Portable Rockwell 探头，Equotip 550 可使用传统的洛氏硬度静态检测法。 这将能够在现场自动将 Leeb 关联至 Portable Rockwell 的实际压痕硬度值。
新一代 Equotip 触摸屏装置提供由行业专家精心设计的界面，提高了检测效率和改善用户体验。 改进的软件可提供互动向导、自动验证进程、个性化选项和自定义报告功能。 此外，该仪器可兼容后续开发产品。
全彩显示屏使您能够执行最高质量的测量和对已测得数据进行分析。特殊设计的外壳适于恶劣的现场使用环境。
迄今为止，Proceq 的 Equotip 已经成为全球广泛认可的测量技术和行业标准。 Equotip 装置完全满足众多行业对无损硬度检测的要求。
特色
Equotip Leeb
-
根据需要自动转换至所有通用的硬度单位（HV、HB、HRC、HRB、HRA、HS、Rm）
-
自动更正冲击方向确保高准确度 ± 4 HL（硬度为 800 HL 时，准确度为 0.5%）
-
测量范围广泛，里氏硬度测量，可利用各种冲击装置和支撑环来满足绝大多数的硬度检测要求。
-
每个冲击装置均可使用硬度范围广泛和精确的硬度测试块，，里氏硬度计品牌，用于定期验证。
Equotip 550 Touchscreen Unit
-
模块化概念： 利用各种型号的探头和配件灵活配置各种行业应用
-
组合法： 在现场自动将 Leeb 关联至 Portable Rockwell 的实际压痕硬度值
-
引导向导： 预定义工作流以增强进程可靠性和提高测量精确度
-
自动验证： 根据 ISO 16859 和 ASTM A956 逐步验证
-
互动指南： 通过屏幕通知为您的应用获取最相关的设置
-
转换曲线： 直接在仪器上创建、编辑和验证转换曲线
-
自定义报告： 模块化报告处理器允许自定义测量报告
-
自动选项： 将 NDT 自动操作集成至质量管理系统和自动检测环境
-
外壳经过特殊设计，里氏硬度块，可用于严苛的现场环境 (IP 54)，包括背带、集成支架和遮阳盖
-
高分辨率彩色显示屏
-
电池使用时长 > 8h
-
8 GB 闪存
-
双核处理器，支持各种通信接口和外围接口： 探头连接器、USB 主机、USB 装置和以太网
-
通过直接兼容后续开发产品，实现未来保障投资
应用
-
里氏回弹硬度检测主要用于金属测量，里氏硬度计 北京，还可用于复合材料、橡胶和岩石检测
-
最合适用于材料挑选、验收和生产环节检测
-
最合适用于重型和大型部件安装前后的现场检测
-
方便用于难进入或空间有限的金属硬度检测场地
Proceq 提供一些附件，钢材硬度检测仪，例如一个测量夹或几个支撑脚，适合在各种测试件结构上进行手动硬度测量
标准化
标准
-
ASTM A956 / E140 / A370
-
ISO EN 16859（即将发布）
-
DIN 50156
-
GB/T 17394
-
JB/T 9378
准则
-
ASME CRTD-91
-
DGZfP Guideline MC 1
-
VDI / VDE Guideline 2616 Paper 1
-
Nordtest Technical Reports 99.12, 99.13, 99.36
技术数据
|
仪器:
|
|
显示屏
|
7” 彩色显示屏 800 x 480 像素
|
|
内存
|
内置 8 GB 闪存
（可存储多达 1000000 个测量值）
|
|
区域设置
|
公制和英制单位，支持多种语言和时区
|
|
电池
|
锂聚合物，里氏硬度计检定规程，3.6 V、14.0 Ah
|
|
电池使用时长
|
> 8h（标准操作模式下）
|
|
电源输入
|
12 V +/-25 % / 1.5 A
|
|
重量（显示装置）
|
大约 1525 g（含电池）
|
|
尺寸
|
250 x 162 x 62 mm
|
|
最高海拔
|
2500 m 海拔高度
|
|
湿度
|
< 95 %RH，里氏硬度计使用，非冷凝
|
|
操作温度
|
0°C 至 30°C（32 至 86°F）
（正在充电且仪器正在运行）
0°C 至 40°C（32 至 104°F）
（正在充电且仪器关闭）
-10°C 至 50°C（14 至 122°F）
（未充电）
|
|
环境
|
适合室内与室外使用
|
|
IP 等级
|
IP 54
|
|
污染等级
|
2
|
|
安装类别
|
2
|
|
Equotip Leeb 冲击装置:
|
|
测量范围
|
1-999 HL
|
|
测量精度
|
± 4 HL（800 HL 时为 0.5 %）
|
|
分辨率
|
1 HL；1 HV；1 HB；0.1 HRA；0.1 HRB；
0.1 HRC；0.1 HS；1 MPa (N/mm2)
|
|
冲击方向
|
自动补偿（DL 探头除外）
|
|
冲击能量
|
-
D、DC、E、S 探头为 11.5 Nmm
-
DL 探头为 11.1 Nmm
-
C 探头为 3.0 Nmm
-
G 探头为 90.0 Nmm
|
|
冲击体质量
|
-
D、DC、E、S 探头为 5.45 克（0.2 盎司）
-
DL 探头为 7.25 克（0.26 盎司）
-
C 探头为 3.10 克（0.11 盎司）
-
G 探头为 20.0 克（0.71 盎司）
|
|
球压头
|
-
C、D、DC 探头为碳化钨，便携式硬度检测仪，直径 3.0 毫米（0.12 英寸）
-
DL 探头为碳化钨，直径 2.78 毫米
（0.11 英寸）
-
G 探头为碳化钨，青岛里氏硬度计型号，直径 5.0 毫米（0.2 英寸）
-
S 探头为陶瓷，深圳里氏硬度计，直径 3.0 毫米（0.12 英寸）
-
E 探头为多晶金刚石，直径
3.0 毫米（0.12 英寸）
|
|
操作温度
|
–10˚C 至 50˚C（14 至 122°F）
|
保修
-
电子部件的保修期统一为 2 年
-
可选择最多3年时间的有偿续保
|
