    热电阻自动检定系统
    型 号:CPB6331/CPB7321/CPTB6373
    品 牌:美国福禄克FLUKE
    技术指标:CPB6331
    测温仪1560+恒温槽6331(35℃~ 300℃)
    CPB7321
    测温仪1560+恒温槽7321(-20℃~ 150℃)
    CPB6373
    测温仪1560+恒温槽6331(35℃~ 300℃)+恒温槽7321(-20℃~ 150℃)
    德宏热电阻自动检定系统-CPB6331/CPB7321/CPTB6373-美国福禄克FLUKE

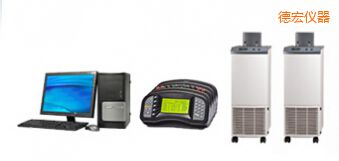

    热电阻自动检定系统可实现对于工业热电阻的自动检定。系统中包含检定所需的恒温槽、测温仪、软件以及必要的连接插头。

    ·         全面符合国家最新JJG229-2010工业铂铜热电阻检定规程

    ·         配套完整,质量可靠

    ·         操作简单,配置灵活

    ·         多种方案,灵活升级

    目前,市场上使用六位半以及七位半数字多用表构成的检定系统基本上无法满足JJG229-2010工业铂铜热电阻检定规程的要求。

    如果用户需要升级自己现有的检定系统,可以有两种选择。一是使用福禄克热阻热偶综合自动检定系统全面升级。二是单独选择福禄克的热电阻自动检定系统,来满足JJG229-2010工业铂铜热电阻检定规程。用户原有的检定系统只用来检定热电偶。

    一、引言
    由全国温度计量技术委员会主持起草的新的工业铂铜热电阻检定规程,即JJG229-2010已经正式发布。这个新的规程是用来替代原来的JJG229-98规程。新规程的发布显然会带来检定方法,手段等方面的变化。会对整个工业铂电阻的检定带来不小的影响。

    二、新规程的要点简介
    和原来的检定规程相比,新的检定规程JJG229-2010肯定会有不少更新。但是最主要的更新有下面几个方面。

    首先,原来的规程只有A,B两个等级的工业铂电阻。A级的精度是0.15℃,B级是0.3℃。在新的规程中,在A级前面增加了AA级工业铂电阻,其精度是0.1℃,并在后面增加了C级,其精度是0.6℃。

    其次是工业铂电阻的检定方法。原来的规程规定使用二等标准铂电阻作为标准器来检定A,B级铂电阻。而二等铂电阻只要送检,符合要求即可。检定时只需要将送检的二等铂电阻的参数输入到格式进行就是即可。而在新的规程中,这种方法做了重大的调整。作为标准器的二等铂电阻除了要定期的送检之外,在实际对工业铂电阻进行检定前,还必须测试其水三相点值,并且其数值是要参与工业铂电阻检定时的误差计算。也就是说,不能够实用送检时的参数,而必须实用水三相点的实测值。

    第三,对于所使用的温度测量仪器,具体说也就是电阻测量的仪器,其准确度提出了更高的要求。AA级和A级需要的准确度是0.005级,B级和C级是0.02级。

    三、新规程对关于铂电阻检定带来的影响
    基于我们对新规程的理解,工业铂电阻的检定会产生如下的变化和影响。

    第一,如果希望检定AA以及A级工业铂电阻,必要的条件就是要有水三相点,需要实测二等铂电阻的水三相点值。该数值要参与接下来的误差计算。因此没有水三相点设备的计量单位,今后就不能再检定AA级和A级工业铂电阻了。

    第二,由于要测试二等铂电阻标准器的水三相点值,以及要测试AA以及A级铂电阻,其准确度要求比以前要高,新规程规定是50ppm。照这个要求,目前市场上典型的台式数字表很难满足这个要求。几乎包括目前市场所有的六位半和七位半数字表。因此测温的仪器也需要相应的更新。

    关于温度测量仪表的准确度问题,请参考我们的技术文章来了解测试仪表指标的分析。

    四、福禄克提供的解决方案
    CPB6373包含两台恒温槽,温度覆盖-20℃ ~ 300℃,它覆盖了零点,因此无需制作冰点,免去了制作冰点所需要的设备和麻烦,省时省力。此外,300℃的恒温槽提供了更宽的温度范围,用来检定各类热电阻。它是综合检定系统中覆盖温度范围最大的。 CPB6331包含一台恒温槽,温度覆盖35℃ ~ 300℃。用户需要自行制作冰点。 CPB7321也只包含一台恒温槽,温度覆盖-20℃ ~ 150℃。该系统覆盖了零点,但是上限温度只有150℃。以上三个系统都包括1560测温仪。主要区别是恒温槽温度覆盖范围不同。CPB6331和CPB7321属于经济型系统。而CPB6373属于全面解决方案。有关具体的配置,请参见下表:

    热电阻自动检定系

    型号

    系统组成

    特点

    CPB6331

    •深井恒温槽6331,35℃~ 300℃
    •堆栈式测温1560(含8通道
       热阻扫描模块2562)
    •中文自动检定软件9939-CB

    •热电阻全自动检定
    •单台恒温槽温度高达300℃
    •需配置外部冰点设备作为0度使用
    •每次检定热阻7支(3线制4支)

    CPB7321

    •深井恒温槽7321,-20℃~ 150℃
    •堆栈式测温1560(含8通道
       热阻扫描模块2562)
    •中文自动检定软件9939-CB

    •热电阻全自动检定
    •单台恒温槽覆盖宽温-20℃~ 150℃
    •单槽即可实现铂电阻常规检定。
    •每次检定热阻7支(3线制4支)

    CPTB6373

    •深井恒温槽6331,35℃~ 300℃
    •深井恒温槽7321,-20℃~ 150℃
    •堆栈式测温1560(含8通道
       热阻扫描模块2562)
    •中文自动检定软件9939-CB

    •热电阻全自动检定
    •两台恒温槽覆盖宽温-20℃~ 300℃
    •双槽同时工作,大大提高检定效率。
    •每次检定热阻7支(3线制4支)



    型号

    描述

    CPB6331

    测温仪1560+恒温槽6331(35℃~ 300℃)

    CPB7321

    测温仪1560+恒温槽7321(-20℃~ 150℃)

    CPB6373

    测温仪1560+恒温槽6331(35℃~ 300℃)+恒温槽7321(-20℃~ 150℃)

    通用配件:


    配件

    描述

    5017-18.9L

    适用6331恒温槽的高温硅油(80~300℃)

    5012-18.9L

    适用7321恒温槽的硅油(-30~160℃)

    5609-500

    经济型二等标准铂电阻温度计,Φ6×500mm (Rtwp=100欧姆)(不含校准证书)

    5626-20

    标准型二等标准铂电阻温度计,Φ6.4×508mm (Rtwp=100欧姆)(含校准证书)

    5628-20

    标准型二等标准铂电阻温度计,Φ6.4×508mm (Rtwp=25欧姆)(含校准证书)

    5650-25C

    带冷端的S型标准热偶(不含检定证书)

    2069

    8倍望远镜,带安装件

    2560

    高准确度铂电阻测量模块(2个通道),增加于1560主机上

    2565

    高准确度热电偶测量模块(2个通道),增加于1560主机上

    2382

    额外的与2562配套使用的热阻连接件(每包8个)

    2380-X

    使用内部冷端补偿时与2566配套使用的各种迷你型热偶连接件(每包12个)。X代表热偶类型E,J,K,N,R,S,T

    2381-X

    使用内部冷端补偿时与2566配套使用的各种普通型热偶连接件(每包12个)。X代表热偶类型E,J,K,N,R,S,T

    2050

    传感器支架套件。V型底座、支架、夹子等附件

    7341

    深井台式恒温槽,-45℃~ 150℃,稳定性±0.005℃@ -45℃

    7381

    深井台式恒温槽,-80℃~ 110℃,稳定性±0.006℃@ -80℃
