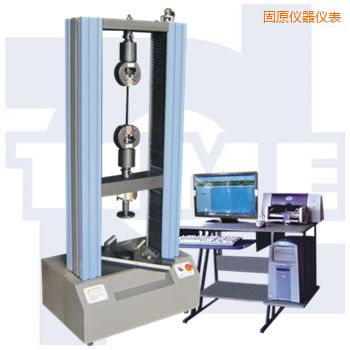

微机控制电子万能试验机WDW系列 |
|
| 型 号：WDW-10、20、50 |
| 品 牌：时代仪器 |
| 技术指标：最大试验力:10KN\20kN\50kN |
 |
固原微机控制电子万能试验机WDW系列-WDW-10、20、50-时代仪器
微机控制电子万能试验机WDW-10、20、50详细说明：
一、微机控制电子万能试验机WDW-产品综述：
WDW系列微机控制电子万能试验机是进一步完善并满足国家标准GB/T16491设计的新型整机。计算机系统通过全数字控制器，经调速系统控制交流伺服电机转动，经减速系统减速后通过精密滚珠丝杠傅带动移动横梁上升、下降，，完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验，，实现了试验力、试验力峰值、横梁位移等参数的闭环控制，符合国家GB/T228《金属材料 室温拉伸试验方法》要求的数据处理，实现了试验力、试验力峰值、横梁位移、试样变形及试验曲线的屏幕显示、试验数据的自动处理（根据相应的试验方法）和处理结果的磁盘存储。另外配置种类繁多的试验附具，在金属、非金属、符合材料及制品的力学性能试验方面，具有非常广阔的应用前景。该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、放置、家电等行业的材料检验分析，，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想
测试设备。
二、微机控制电子万能试验机WDW-5、10、20、主要技术指标：
|
型号
|
WDW-10
|
WDW-20
|
WDW-50
|
|
最大试验力
|
10KN
|
20kN
|
50kN
|
|
测量范围
|
最大试验力的0.4%--100%。
|
|
试验力精度
|
优于示值的±1%
|
|
位移分辨率
|
1/300000(全程不分档或等效6档)
|
|
横梁移动速度
|
分辨率高于0.0025mm
|
|
变形测量精度
|
±0.5%（在0.2—10mm范围内)
|
|
试验速度范围
|
0.01—500mm/min，无级调速
|
|
速度控制精度
|
±1%(0.01~10mm/min);±0.5%(10~500mm/min)
|
|
恒力、恒变形、恒位移控制范围:
|
0.2%-100%FS
|
|
恒力、恒变形、恒位移控制精度:
|
设定值﹤10%FS时,设定值的±1.0%以内设定值≧10%FS时,设定值的±0.1%以内
|
|
变形速率控制精度
|
速率﹤0.05%FS时为±2.0%设定值内速率≧10.05%FS时为±0.5%设定值内
|
|
试验空间（定制
|
拉伸空间 600mm 宽度空间 400mm
|
|
夹具形式
|
标配楔形夹具体，选配压缩附具、弯曲附具及用户提出的其它附具形势
|
|
压盘尺寸
|
φ100 mm
|
|
整机电源
|
单相,220V±10%,50Hz，功率：2 kW
|
|
工作环境
|
室温—35℃,相对湿度不超过80%
|
|
主机尺寸
|
760 mm×530 mm×1760 mm
|
|
整机重量
|
460 kg
|
|
