    当前位置:首页 > 哈尔滨仪器仪表 > 哈尔滨无损检测仪器 > 哈尔滨超声波探伤仪

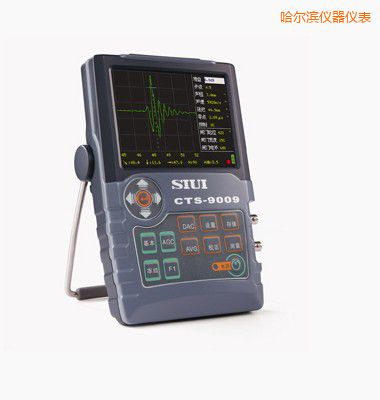

    数字超声波探伤仪
    型 号:CTS-9009
    品 牌:汕超SIUI
    技术指标:最高采样速率240MHz,测量分辨率0.1mm
    哈尔滨数字超声波探伤仪-CTS-9009-汕超SIUI

    汕超超声检测仪CTS-9009数字超声探伤仪特点:

    • 小巧轻便:整机(含电池)重量保持在1.15Kg数字式超声波探伤仪,高空、野外作业轻松自如
    •  操作简易:按键少,超声波探伤工艺,定义明确,南通超声波探伤仪,实现单手握持操作
    • 防尘防水:按 IP65 防护标准设计,适应复杂的工业探伤环境
    • 超低功耗:标配锂聚合物电池,连续工作时间长达7小时
    • 性能强劲:分辨率高、穿透力强,满足从薄板到大铸件的精确探伤
    • 功能齐全:以太网通信、动态回放、定时B型显示、探头频率测量、AWSD1.1/D1.5、API 5UE评价标准、RF(射频)显示、曲面修正、USB转存
    • 汕超超声检测仪CTS-9009数字超声探伤仪顶级功能与性能


    CTS-9009数字超声探伤仪的性能:

    1.  最高采样速率240MHz,测量分辨率0.1mm

    2.  以太网通信,实现探伤仪与计算机的实时双向通信和远程控制

    3.  简便实用的探头回波频率检测功能,快捷掌握探头的中心频率,令探伤评价更准确

    4.  工作频率范围0.5~15MHz,灵敏度余量高达65dB,分别突显宽频带和高灵敏度的优点

    5.  20~500Hz分10档可调的脉冲重复频率,避免探伤过程中出现混响信号

    6.   端点反射法测量焊缝裂纹高度

    7.   采用定时扫描方式形成B型图像

    8.   内置AWS D1.1/D1.5、API 5UE评价标

    9.   通过回波扩展功能可将闸门内回波区域放大到整个屏幕显示

    10.  RF(射频)回波功能,超声波探伤仪使用说明书,对于薄壁材料测量或学术研究和定性分析有很大帮助

    11.  自动增益控制AGC,钢管超声波探伤仪,配合峰值回波、图像冻结功能,汕超探伤仪厂家,快速确定缺陷最高波,汕超SIUI探伤仪,探伤更高效

    12.  AVG曲线,使用已知平底孔或大平底回波,制作出3条不同当量的曲线

    13.  DAC曲线,配合回波比较功能,使不同距离不同波幅的回波定量更简便

    14.     宽视角、高亮度、高清晰度的5.7”进口彩色TFT显示屏,超声波探伤器,细节一览无遗


    CTS-9009数字超声探伤仪的技术参数:

    项 目

    单 位

    技 术 数 据

    衰减器误差

    dB

    每12dB ±1dB

    垂直线性误差

    %

    ≤3

    动态范围

    dB

    ≥30

    探伤灵敏度余量

    dB

    ≥65(2.5Z20N探头)

    远区分辨力

    dB

    ≥26

    水平线性误差

    %

    ≤0.5

    电噪声电平

    %

    ≤10(1~4MHz)

    工作频率范围

    MHz

    0.5 ~ 15,分1 ~ 4 / 0.5 ~ 8 / 2 ~ 15 三档可选

    脉冲重复频率

    Hz

    分10档可调(20 ~500Hz可调,汕头数字超声波探伤仪, 但受探测范围、材料声速、脉冲移位、探头零点等限制)

    薄板分辨力

    mm

    ≤3(5C10N 探头)

    测量分辨力

    mm

    0.1

    探测范围

    mm

    0 ~ 13000(钢纵波)

    脉冲移位

    mm

    -10 ~1000(钢纵波)

    探头零点

    μs

    0 ~ 200

    材料声速

    m/s

    400 ~ 9999

    阻尼


    低 / 高

    抑制

    %

    0 ~ 80

    检波方式


    负向检波 / 正向检波 / 双向检波 / 滤波 / RF

    增益调节

    dB

    0 ~ 110;分0.5 / 2 / 6/ 12步进调节

    以太网接口


    实现与计算机(上位机)的实时通信和遥控

    探头频率检测


    采用FFT计算探头回波的频率

    AWS D1.1/D1.5


    根据美国焊接协会AWS的D1.1/D1.5计算钢结构和桥梁焊缝等级

    API 5UE


    根据美国石油协会API的推荐性实践RP 5UE计算缺陷深度的定量方法

    曲面修正


    修正斜探头圆管检测时的深度和水平距离
    修正模式:内弧 / 外弧

    裂纹测高功能


    根据斜探头端点反射法计算焊缝裂纹高度

    B型扫描


    采用定时扫描方式形成B型图像

    闸门扩展功能


    将闸门内回波放大到整个回波区域

    DAC功能


    用于制作、设置和应用DAC曲线

    AVG功能


    用于制作、设置和应用AVG曲线

    截图功能


    将仪器屏幕存为图片并输出到U盘中

    短片回放


    约7分钟的回波记录功能

    转存功能


    通过USB接口把仪器内部数据集转存到U盘中

    闸门


    闸门方式:off / 进波 / 失波 / 进波+报警声 / 失波+报警声

    存储


    500组数据集,包括仪器设置、探伤状态和回波图形等

    自动增益功能


    使闸门内回波幅度自动调节到指定幅度
    幅度设置:40% / 50% / 60% / 70% / 80% / 90% / 100%

    峰值记忆功能


    显示波形包络

    峰值回波功能


    记录包含最高回波的回波波形

    冻结功能


    冻结屏幕波形

    自动校正功能


    用于校正材料声速与探头零点

    角度测量功能


    用于测量探头角度

    显示屏


    高亮度5.7"彩色TFT液晶显示屏, 320×240像素

    工作时间

    h

    ≥7

    工作电压

    V

    9~12 DC (外部电源),便携式式超声波探伤仪, 6.0~8.4(电池)

    工作温度

    -10~40

    重量

    kg

    约1.15(含电池)

    尺寸

    mm

    152 × 240 × 52(宽×高×深)
