    当前位置:首页 > 哈尔滨仪器仪表 > 哈尔滨无损检测仪器 > 哈尔滨超声波探伤仪

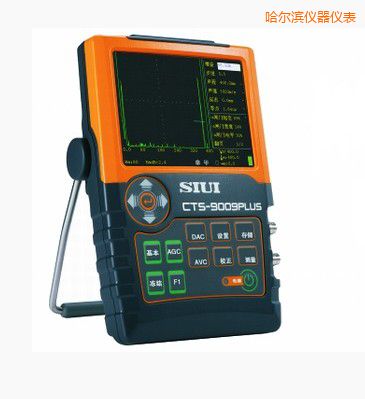

    数字超声探伤仪
    型 号:CTS-9009PLUS
    品 牌:汕超SIUI
    技术指标:工作频率范围0.5 ~ 20 MHz
    哈尔滨数字超声探伤仪-CTS-9009PLUS-汕超SIUI

    CTS-9009PLUS超声探伤仪特点

    轻便、易用、可靠
      ——SIUI新一代大功率探伤仪

    · 方波大功率发射  穿透力强

    · 宽频带高分辨率  检出率高

    · 性能强劲:高压方波发射、穿透力强,济南 超声波探伤仪,满足大型铸、锻件探伤的需求

    · 小巧轻便:整机(含电池)重量约1.25Kg,高空、野外作业轻松自如

    · 操作简易:按键少,定义明确,实现单手握持操作

    · 防尘防水:按IP65防护标准设计,超声波探伤仪深圳,适应复杂的工业探伤环境

    · 超低功耗:标配锂聚合物电池,连续工作时间长达7小时



    CTS-9009PLUS超声探伤仪功能

    · 发射脉冲电压50~500V可调,发射脉冲为尖脉冲或方波,方波宽度51~850ns可调

    · 工作频率范围0.5 ~ 20 MHz,灵敏度余量≥70 dB,分别突显宽频带和高灵敏度的优点

    · 20 ~ 2000Hz的脉冲重复频率,步进20Hz,避免探伤过程中出现混响信号

    · 最高采样速率240MHz,测量分辨率0.1mm

    · 自动增益控制AGC,黑龙江超声波探伤仪,配合峰值回波、图像冻结功能,快速确定缺陷最高波,探伤更高效

    · AVG曲线,铁路超声波探伤仪,使用已知平底孔或大平底回波,制作出3条不同当量的曲线

    · DAC曲线,配合回波比较功能,使不同距离不同波幅的回波定量更简便

    · 多种不同的显示颜色搭配方案,超声波探伤仪有辐射吗,满足不同使用场景和习惯的需求

    · 存储300组曲线及波形,满足不同探伤工艺应用及探伤数据存档的需求



    CTS-9009PLUS超声探伤仪参数

    项 目

    单 位

    CTS-9009PLUS技 术 数 据

    衰减器误差

    dB

    每12dB ± 1dB

    垂直线性误差

    %

    ≤3

    水平线性误差

    %

    ≤0.5

    动态范围

    dB

    ≥30

    探伤灵敏度余量

    dB

    ≥70(2.5Z20N探头)

    远区分辨力

    dB

    ≥26

    电噪声电平

    %

    ≤10(1 ~ 4MHz)

    等效输入噪声

    V/√Hz

    <80×10-9

    工作频率范围

    MHz

    0.5 ~ 20,超声波探伤系统,11档可调

    脉冲重复频率

    Hz

    20 ~ 2000,步进20Hz

    脉冲电压

    V

    50~500可调

    脉冲宽度

    ns

    尖脉冲或方波,声发射仪,方波宽度51~850ns可调

    CTS-9009PLUS薄板分辨力

    mm

    ≤3(5C10N探头)

    CTS-9009PLUS探测范围

    mm

    0 ~ 13000(钢纵波)

    脉冲移位

    mm

    -10 ~ 1000(钢纵波)

    探头零点

    μs

    0 ~ 200

    CTS-9009PLUS材料声速

    m/s

    300 ~ 15000

    阻尼

    Ω

    25、75 、200、1000四档可调

    抑制

    %

    0 ~ 80

    检波方式



    负向检波/正向检波/双向检波/滤波

    增益调节

    dB

    0 ~ 110:分0.5/2/6/12步进调节

    DAC功能



    用于制作、设置和应用DAC曲线

    AVG功能



    用于制作、设置和应用AVG曲线

    截图功能



    将仪器屏幕存为图片并输出到U盘中

    转存功能



    通过USB接口把仪器内部数据集转存到U盘中

    闸门



    闸门方式:off/进波/失波/测量

    存储



    500组数据集,超声波探伤仪说明书,包括仪器设置、探伤状态和回波图形等

    支持从U盘导入探伤数据

    自动增益功能



    使闸门内回波幅度自动调节到指定幅度

    幅度设置:40%/50%/60%/70%/80%/90%/100%

    峰值记忆功能



    显示波形包络

    峰值回波功能



    记录包含最高回波的回波波形

    冻结功能



    冻结屏幕波形

    自动校正功能



    用于校正材料声速与探头零点,校正模式:声速+零点/声速/零点

    角度测量功能



    用于测量探头角度

    网络投影功能(选)



    通过网络在PC软件上显示与仪器一致的画面

    自动冻结(选)



    A/B闸门内信号超过闸门电平后自动冻结

    频谱显示(选)



    显示A闸门起始位置以后50mm内的信号频谱,快捷掌握探头的波形、频谱和中心频率

    TCG(选)



    由DAC曲线转换而来,南京超声波探伤仪品牌,并根据DAC曲线对回波幅度进行补偿,使不同声程而大小相同的人工反射体的回波幅度一致

    网络通信(选)



    通过网络与仪器实现双向通信

    SY/T 4109标准(选)



    符合“SY/T 4109石油天然气钢质管道无损检测”的 DAC曲线标准

    语言



    中/英/日/西班牙/法/德/俄

    显示屏



    高亮度5.7″彩色TFT液晶显示屏,640× 480像素

    工作时间

    h

    ≥7

    工作电压

    V

    9 ~ 12(外部直流电源),汕超CTS数字超声波探伤仪,6.4 ~ 8.4(电池)

    工作温度

    -10 ~ 40

    重量

    Kg

    约1.25(含电池)

    尺寸

    mm

    152 × 240 × 52(宽×高×深)
