安规测试仪器 |
|
| 型 号：GPI-745A |
| 品 牌：台湾固纬GWINSTEK |
技术指标：测试容量 200VA
|
 |

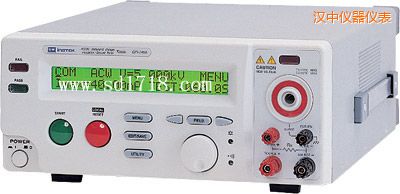

汉中安规测试仪器-GPI-745A-台湾固纬GWINSTEK
GPT/GPI-700A系列电子安规测试器, 具有符合各种安规标准之测试能力的要求, 例如 UL, CSA, JIS及BS…等. 在操作界面更是符合使用者的需求-- 简单, 可自动测试, 以提供安全且可靠的测试结果. 此多功能的GPT/GPI-700A系列可使用于生产线或实验室…等测试范畴. 依据测试功能的要求, GPT/GPI-700A系列共有5种不同的型号, 可供使用者选择. GPT-705A提供交流耐压测试; GPT-715A提供交流 / 直流耐压测试; GPI-725A则提供交流耐压及绝缘阻抗测试; GPI-735A具有交流 / 直流耐压测试, 绝缘阻抗测试; GPI-745A更提供了四种主要的测试功能 – 交流 / 直流耐压, 绝缘阻抗测试及接地阻抗测试, 以符合不同产品多样测试的需求. 每一种型号均可透过远程遥控, 编辑测试步骤, 以提供使用者方便, 快速, 安全的测试环境及可靠的结果.
|
Function
|
|
Model
|
AC
|
DC
|
IR
|
GB
|
|
GPT-705A
|
V
|
|
GPT-715A
|
V
|
V
|
|
GPI-725A
|
V
|
V
|
|
GPI-735A
|
V
|
V
|
V
|
|
GPI-745A
|
V
|
V
|
V
|
V
|
特点
测试容量 200VA
交直流耐压, 绝缘阻抗及接地阻抗四机一体
提供42A接地阻抗测试电流
真有效值截止电流测量
附加电弧侦测功能
电压相位零度启动
带反馈矫正的高稳定度高压回路设计
电压上升时间可控
在高压未输出的模式下，，即可设定电压及电流值
测试期间电压可调整
提供 9 pin PLC 控制接口, 可控制启动/停止
提供指示灯以及蜂鸣器自动测试 FAIL指示
高压扫描盒(选购)
接口: RS-232(标准), GPIB(选购)
|
交流耐压测试
|
|
电压范围
|
0.100~5.000kV
|
|
电压解析度
|
5V
|
|
电压调节率
|
1% + 5 V
|
|
电压准确度
|
1% 读值 + 10V (above 500V)
|
|
最大电流
|
40mA(above 500V)
|
|
电流限制
|
0.10~40mA, 解析度0.02mA
|
|
电流准确度
|
1% 读值 + 5ouA
|
|
直流耐压测试
|
|
电压范围
|
0.100~6.000kV
|
|
电压解析度
|
5V
|
|
电压调节率
|
1% + 5 V
|
|
电压准确度
|
1% 读值 + 10V (above 500V)
|
|
最大电流
|
10mA,(above 500V)
|
|
电流限制
|
0.10~10mA, 解析度0.01mA
|
|
电流准确度
|
1% 读值 + 50uA
|
|
绝缘阻抗测试
|
|
直流电压
|
50V/100V/500V/1000V
|
|
阻抗范围
|
1~9999M (500V ,1000V)
1~2000M (50V ,100V)
|
|
阻抗准确度
|
50V / 100V 1~50M:5% 读值
51~200M:10% 读值
2001~9999M:20% 读值
500V / 1000V 1~500M:5% 读值
501~2000M:10% 读值
2001~9999M:20% 读值
|
|
接地阻抗测试
|
|
电压范围
|
Max. 8V(DC)
|
|
电流范围
|
3~42A(DC)
|
|
电流解析度
|
0.01A
|
|
电流准确度
|
1% 读值 +50uA
|
|
接地范围
|
0~600mΩ
|
|
组抗解析度
|
0~600mΩ(100uΩ)
|
|
组抗准确度
|
1% 读值 + 2 mΩ
|
|
测试方式
|
Four Terminals Test Mode
|
|
电弧侦测
|
|
侦测电流
|
40 level (1~40mA)
|
|
记忆体
|
|
Groups
|
10
|
|
Steps per Group
|
16
|
|
介面
|
|
Remote I/O
|
标准
|
|
RS-232C
|
标准
|
|
Scan
|
标准
|
|
Real Panel Output
|
标准
|
|
GPIB
|
选购
|
|
Scanner Box
|
选购
(HSB-001-1: 8ch HV + 8ch GB ;
HSB-001-2: 16ch HV)
|
|
使用电源
|
|
|
AC100V,120V,220V,230V±10% 50/60Hz
|
|
附件
|
|
|
电源线 x 1,
操作说明书 x 1,
软体操作手册 x 1,
测试线 GHT-105A x 1, GHT-107A x 1, GHT-115 x 1
|
|
尺寸及重量
|
|
|
330(宽) x 149(高) x 446(长) mm
约 15 公斤
|
|
