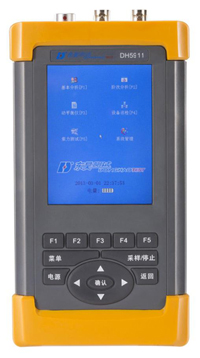

合肥精密诊断仪-DH5911-上海东昊

概述

针对在车船等移动环境，，桥塔、大型吊装设备、冶金高炉等高空作业状态，，电源供电不方便的现场，，本公司专门研发了小巧便携的手持式动态信号测试分析系统。

测试工程师经常需要在野外进行现场测试，，例如：大桥斜拉索索力的测试；在车船等移动环境中的振动测试；众多行业的工业现场（电力、冶金、石化、化工等）大量的电机、齿轮箱、泵、风机、压缩机等设备的振动测量、故障诊断：DH5911手持式测试仪非常适合于现场数据采集、实时FFT 分析或阶次分析的测试需求。采集的数据经USB 接口传送到计算机进行管理、分析、打印测试报告。

特点

1、双通道独立的16位A/D、最高采样频率102.4kHz；

2、一路转速(键相)测量通道；

3、3.7英寸TFT真彩触摸屏；

4、标配2GB存贮器，，最大可扩充至4GB；

5、USB 口与计算机双向数据通讯；

6、运行于Windows CE 操作系统，，全汉字显示；

7、FFT 频谱分析（最大谱线数25600）；

8、传递函数FRF测量；

9、设备巡检、双平面现场动平衡；

10、多层线路板,全贴片工艺,大大提高了硬件的可靠性和抗干扰能力。

技术指标

1、测量通道：2路模拟电压信号、1路转速通道；

2、输入阻抗：1MΩ∥40PF；

3、输入保护：输入信号大于±30V(直流或交流峰值)时,输入全保护；

4、输入方式: DC、AC、IEPE、GND；

5、工作方式: 数据采集器:单端输入、差动输入、IEPE适调输入；

6、满度值：±30mV、±100mV、±300mV、±1V、±3V、±10V、±30V;；

7、系统准确度：小于0.5%(F.S)(预热半小时后测量)8 失真度: 不大于0.5％；

9、频率响应 a.加速度：1Hz~10kHz b.速度：10Hz~2kHz c.位移：10Hz~1kHz；

10、通道一致性：幅值匹配 ±0.05dB; 相位匹配 ±0.5 度 @20 kHz BW；

11、分析频宽:10、20、50、100Hz、200Hz、500Hz、1kHz、2kHz、5kHz、10kHz、20kHz、40kHz；

12、输入噪声：±10V量程时 0.2 mVrms @20 kHz BW；±300mV 量程时 0.01 mVrms @20 kHz BW；

13、共模抑制(CMR):不小于100dB；

14、共模电压(DC或AC峰值)：小于±10V、DC～60Hz ；

15、模数转换器分辨率:16位A／D转换器;

16、运算处理器：浮点DSP；

17、连续采样速率(存贮深度由存储器剩余容量决定):

（1）单通道工作时,每通道25.6、51.2、128、256、512、1.28k、2.56k、5.12k、12.8k、25.6k、51.2k、102.4k(Hz)分档切换；

（2）通道同时工作时,每通道25.6、51.2、128、256、512、1.28k、2.56k、5.12k、12.8k、25.6k、51.2k(Hz)分档切换；

18、瞬态采样速率:2通道同时工作时, 每通道25.6、51.2、128、256、512、1.28k、2.56k、5.12k、12.8k、25.6k、51.2k、102.4k (Hz)分档切换；

19、瞬态采样时最大存储深度：8M点/通道；

20、抗混滤波器：

（1）滤波方式:模拟滤波＋DSP数字滤波；

（2）截止频率:采样速率的1/2.56倍,设置采样速率时同时设定：

（3）阻带衰减:约-120dB/oct;

（4）平坦度(分析频率范围内):小于±0.1dB;21 IEP电源：4mA、24V；22 液晶显示器：3.7’TFT真彩显示屏，，带背光、省电模式；

23、数据输入/输出接口：离线数据通讯，，与计算机USB 口；

24、转速测量技术指标：

（1）测量范围：10～300000转/分；

（2）测量精度：小于0.05%±1转;

（3）每转脉冲数：1～4096个；

（4）转轴比：0.01～100；

（5）脉冲宽度：≥10μS；

（6）输入信号范围： TTL、COMS脉冲序列；

25、电源：内置可充电锂电池，，工作时间≥8 小时（连续工作≥5 小时）；

26、外形尺寸：188╳ 98╳ 36mm；
